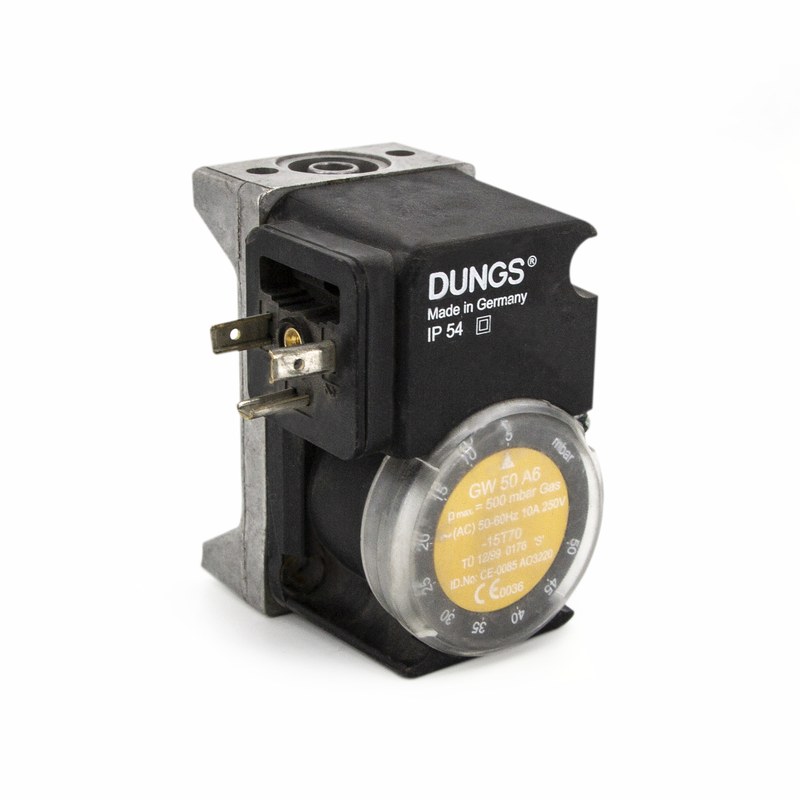

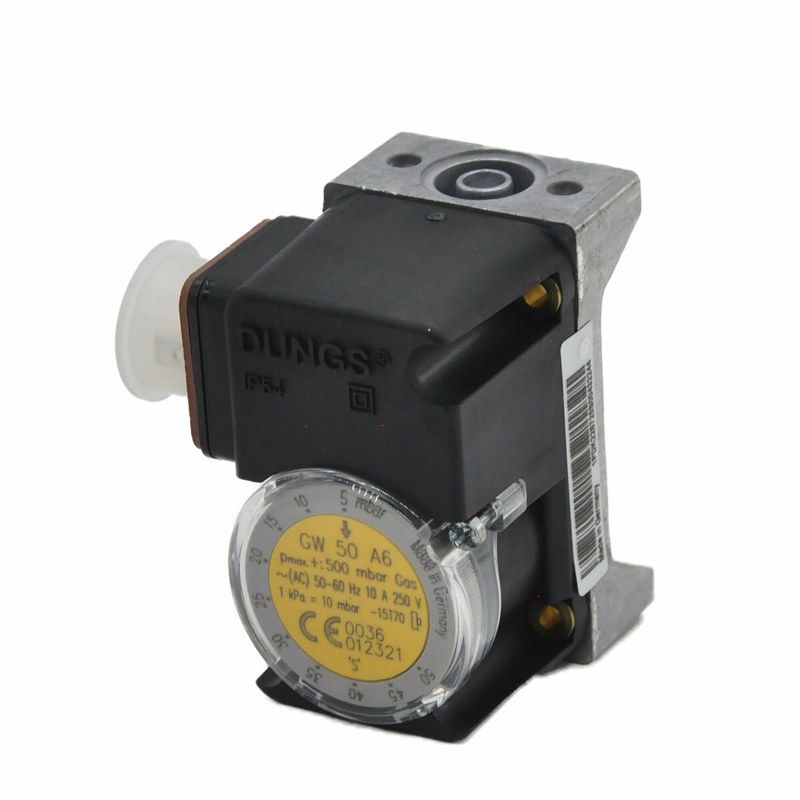

Реле контроля давления DUNGS GW 50 A6 272615 — компактное решение для газовой автоматики

DUNGS GW 50 A6 272615 применяется там, где работа газовой или воздушной системы должна зависеть от фактического давления в контролируемой точке. Устройство не измеряет параметр для его цифрового отображения, а выполняет более прикладную задачу: при достижении настроенного значения оно механически переключает электрическую цепь автоматики. Такой принцип востребован в горелочных установках, котельных, теплогенераторах и вентиляционном оборудовании. Реле может подтверждать наличие требуемого давления перед запуском, отслеживать его во время работы либо формировать команду на останов при выходе процесса за установленную границу. Исполнение GW 50 A6 охватывает диапазон от 5 до 50 мбар. Это делает модель подходящей для низконапорных газовых и воздушных линий, характерных для систем горения и связанных с ними контуров управления.

Технические характеристики

Ключевые параметры DUNGS GW 50 A6 272615:

• допуск установленной точки — ±15%,
• дифференциал переключения — не более 2,5–3 мбар,
• контакт — перекидной SPDT,
• подключение давления — G1/4,
• электрическое подключение — трехконтактный разъем DIN EN 175301-803,
• степень защиты — IP54,
• температура рабочей среды и окружающего воздуха — от −15 до +70 °C.

Особенности конструкции устройств

Рабочим элементом GW 50 A6 служит мембрана из NBR. Изменение давления вызывает ее перемещение, которое передается непосредственно на микропереключатель. Порог задается поворотным регулировочным элементом со шкалой на корпусе. Металлическая часть изготовлена из литого алюминиевого сплава, а электрический переключающий узел размещен в полимерной части корпуса. Для контрольных измерений предусмотрен встроенный штуцер диаметром 9 мм. Конструкция не требует отдельного питания для отслеживания давления: энергия внешней электрической цепи используется только в коммутируемом контакте.

Логика переключения

Внутри GW 50 A6 установлен перекидной контакт с общим выводом, нормально замкнутой и нормально разомкнутой цепью. Поэтому одна и та же модель может использоваться в разных алгоритмах автоматики. При повышении давления до точки срабатывания один контакт размыкается, а второй одновременно замыкается. При обратном изменении давления переключатель возвращается после прохождения значения, определяемого рабочим дифференциалом. Такая схема удобна для построения блокировок. Например, автоматика горелки может получить разрешение только после того, как вентилятор создаст достаточное давление воздуха. Если оно исчезнет, цепь управления автоматически изменит состояние. В газовой рампе реле может аналогично контролировать наличие топлива перед клапанным блоком или другим элементом установки.

Области применения

DUNGS GW 50 A6 используется в следующих системах:

• газовые горелочные устройства,
• котельные установки,
• газовые рампы,
• контроль верхней границы давления,
• системы подготовки топливовоздушной смеси,
• клапанные блоки газового оборудования,
• вентиляционные и воздушные установки,
• аппаратные цепи блокировки и разрешения.

Компания «Олниса» помогает организовать поставку DUNGS GW 50 A6 272615 для ремонта, обслуживания и комплектации промышленного оборудования. При оформлении заказа можно уточнить диапазон реле, тип исполнения и совместимость с используемой газовой автоматикой. «Олниса» оперативно обрабатывает заявки и организует доставку оборудования по всей стране. Вместе с реле давления можно заказать другие компоненты DUNGS для формирования комплексной поставки.

Преимущества

Основными преимуществами DUNGS GW 50 A6 являются:

• простая настройка без программирования,
• компактное исполнение,
• быстрое механическое срабатывание,
• понятная схема подключения,
• автономная работа чувствительного механизма,
• универсальный перекидной контакт,
• удобство включения в защитные цепи,
• возможность контроля газа и воздуха,
• небольшие требования к обслуживанию,
• удобство проверки и сервисной замены,
• устойчивая работа в составе горелочной автоматики,
• практичная конструкция для промышленной эксплуатации.

Таким образом, DUNGS GW 50 A6 272615 представляет собой регулируемое реле давления для диапазона 5–50 мбар. Его задача заключается в формировании дискретного электрического сигнала при изменении давления относительно выбранного порога, поэтому устройство хорошо подходит для блокировок, разрешающих цепей и контроля рабочих условий горелочного оборудования. Механический мембранный принцип делает прибор независимым от дополнительного источника питания, а перекидной контакт позволяет адаптировать логику подключения к конкретной системе. Компактность и стандартное присоединение упрощают включение реле в существующие газовые и воздушные узлы.
