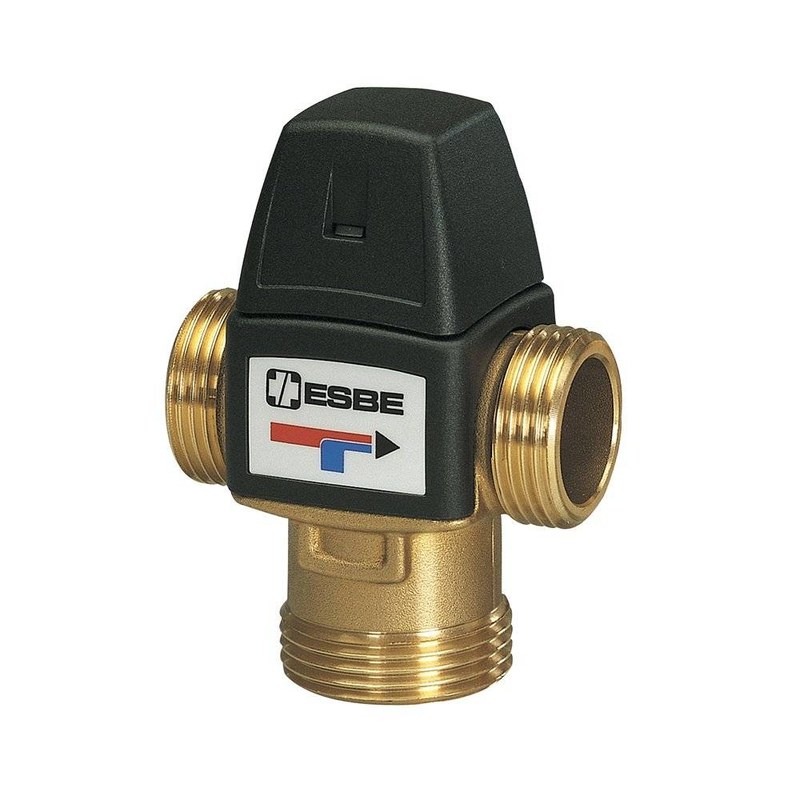

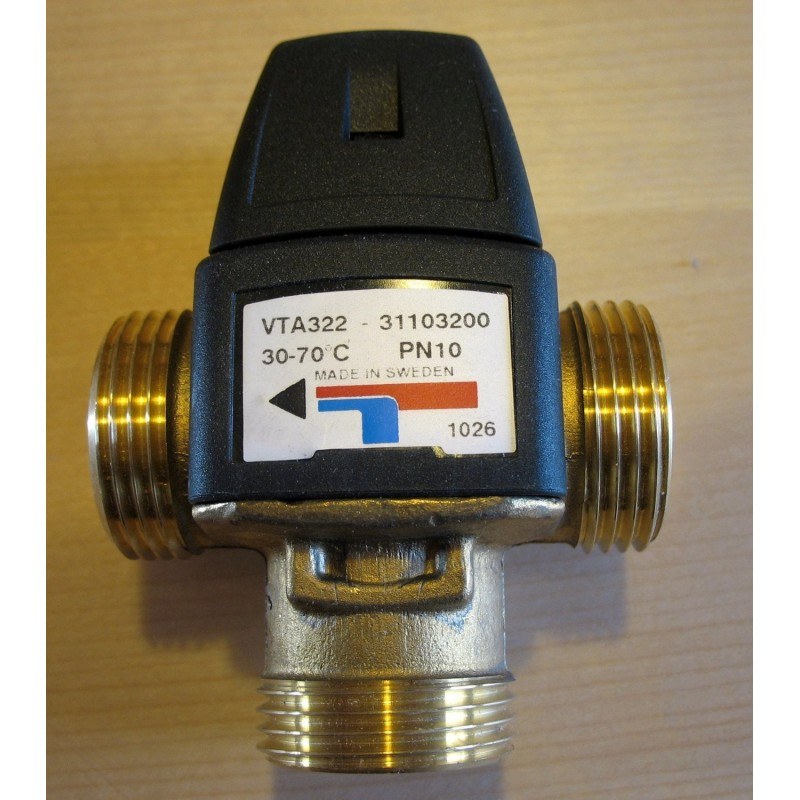

Термостатический смесительный клапан ESBE VTA322 31103200 — точный контроль температуры в системе водоснабжения

ESBE VTA322 31103200 представляет собой термостатический смесительный клапан, предназначенный для формирования потока воды с заданной температурой путем автоматического изменения пропорции горячей и холодной среды. Устройство относится к серии VTA320 и применяется прежде всего в контурах горячего водоснабжения, где требуется поддерживать предсказуемый температурный режим без использования электрического исполнительного механизма.

Технические характеристики

Ниже рассмотрим основные параметры термостатического смесительного клапана ESBE VTA322 с артикулом 31103200:

• бренд — ESBE,
• категория — термостатический смесительный клапан,
• артикул — 31103200,
• модель — VTA322,
• серия — VTA320,
• температурный диапазон настройки — 30–70 °C,
• коэффициент пропускной способности Kvs — 1,6,
• тип подключения — наружная резьба,
• размер присоединения — G 1",
• класс давления — PN 10,
• рабочее давление — до 1,0 МПа,
• максимальный перепад давления при смешивании — 0,3 МПа,
• максимальная температура рабочей среды — +95 °C,
• температурная стабильность серии VTA320 — ±2 °C при оговоренных производителем условиях,
• назначение — автоматическое смешивание горячей и холодной воды.

Особенности конструкции

Конструкция ESBE VTA322 построена по трехходовой схеме. Корпус объединяет два входных канала и один выход, через который в систему поступает уже подготовленная по температуре вода. Такое решение позволяет разместить весь процесс регулирования непосредственно внутри компактного трубопроводного элемента и отказаться от внешнего сервопривода. Основным функциональным узлом является термостатический чувствительный элемент. Он воспринимает температуру смешанного потока и механически воздействует на внутренний регулирующий орган. Положение этого элемента определяет, какая доля горячей и холодной воды будет проходить через клапан в текущий момент. Металлические детали, находящиеся в контакте с жидкостью, выполняются из стойкого к коррозии латунного материала DZR либо из бессвинцовой латуни для соответствующих LF-исполнений серии. Конкретный VTA322 31103200 относится к стандартной модификации VTA320. Наружное резьбовое соединение типа G выполнено в соответствии с ISO 228/1.

Принцип работы

Рабочий процесс ESBE VTA322 31103200 основан на непрерывном сравнении фактической температуры смешанной воды с установленным механическим значением. Горячий поток поступает через один вход клапана, холодный — через второй. После объединения сред их температура воздействует на встроенный термостатический элемент. Когда выходящая вода становится горячее требуемого уровня, чувствительный механизм изменяет положение регулирующего узла. Проход для горячего потока уменьшается, тогда как доля холодной воды возрастает. Температура после смешивания начинает снижаться. При обратной ситуации, когда вода на выходе становится холоднее заданного значения, клапан увеличивает поступление горячей среды и ограничивает холодную ветвь. Процесс происходит автоматически и не связан с подачей внешнего управляющего напряжения. Регулирование осуществляется не только в крайних положениях.

Области применения

Ключевыми направлениями использования ESBE VTA322 31103200 являются:

• системы горячего водоснабжения,
• узлы подготовки смешанной воды,
• накопительные водонагреватели,
• бойлерные системы,
• циркуляционные контуры ГВС,
• локальные тепловые пункты,
• санитарно-технические системы зданий,
• распределительные узлы горячей воды,
• системы с ограничением температуры подачи,
• жилые инженерные коммуникации,
• общественные и административные здания,
• технические установки с автономным температурным регулированием.

Компания «Олниса» поставляет термостатические смесительные клапаны ESBE VTA322 с артикулом 31103200 и другие компоненты трубопроводной арматуры производителя. Заказчики могут получить техническую консультацию по характеристикам, присоединительным размерам, рабочему диапазону и совместимости выбранного оборудования с параметрами системы. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране, что позволяет комплектовать проекты и ремонтные запасы необходимыми изделиями ESBE в рамках одной поставки.

Преимущества

Ключевыми преимуществами клапанов ESBE VTA являются:

• надежная работа в составе инженерных систем,
• стабильное поддержание заданного температурного режима,
• долговечность при соблюдении условий эксплуатации,
• автономная работа без сложной управляющей электроники,
• удобство использования в типовых схемах водоснабжения,
• компактность и практичность конструкции,
• простота включения в существующий трубопроводный контур,
• высокая функциональная самостоятельность,
• устойчивость к регулярным изменениям режима системы,
• снижение необходимости постоянной ручной корректировки,
• универсальность для различных объектов водоснабжения,
• удобство последующего технического обслуживания,
• предсказуемое регулирование при корректно рассчитанной гидравлической схеме.

Таким образом, ESBE VTA322 31103200 — термостатический смесительный клапан серии VTA320, рассчитанный на автоматическое регулирование температуры воды посредством изменения соотношения горячего и холодного потоков. Конкретная модификация имеет наружное подключение G 1", коэффициент Kvs 1,6 и диапазон регулирования 30–70 °C. Механический принцип регулирования позволяет устройству функционировать независимо от электрического питания и внешнего исполнительного оборудования. За счет этого клапан подходит для систем ГВС, водонагревательных установок и циркуляционных контуров, где важны устойчивость температурного режима и простая архитектура регулирования.
