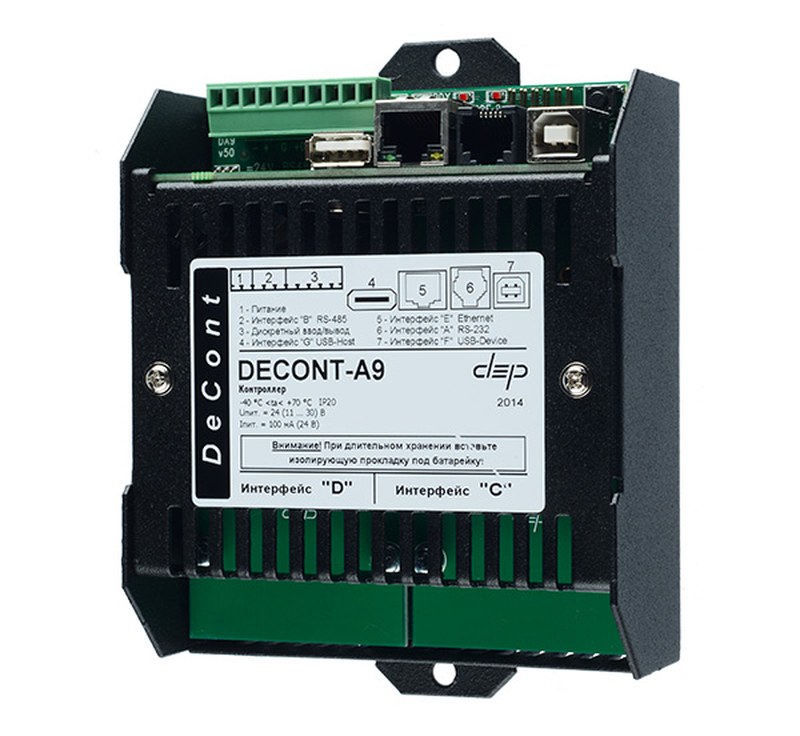

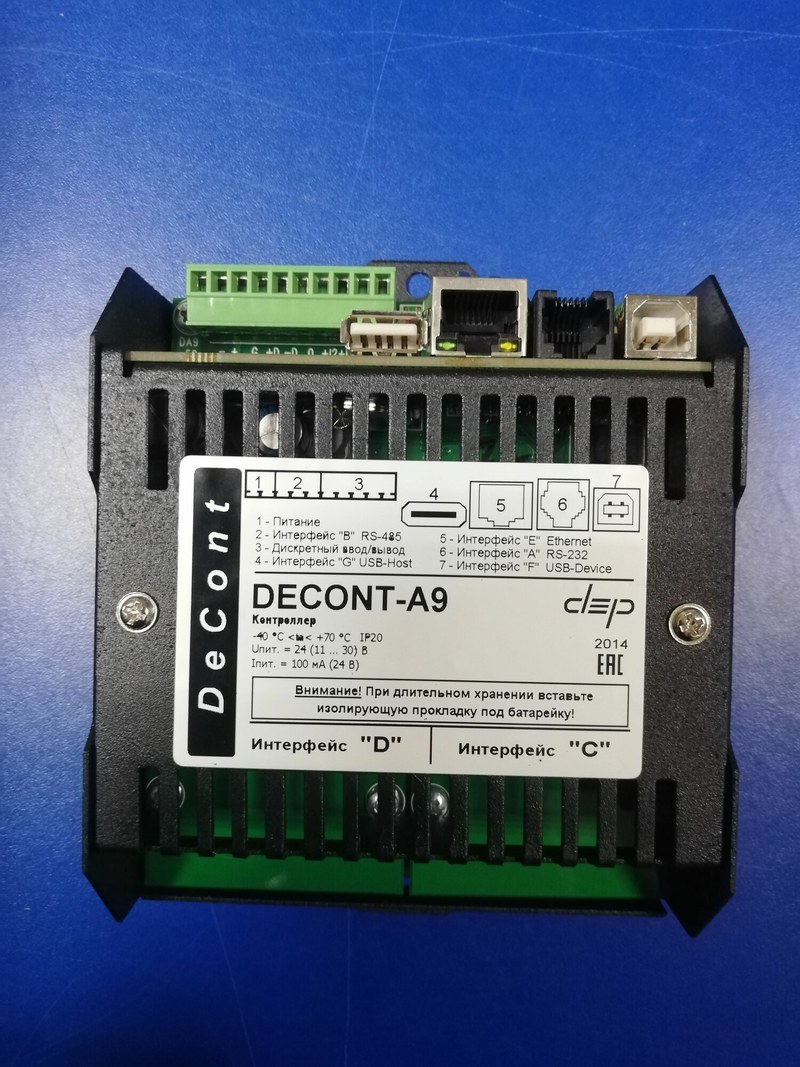

Программируемый контроллер ДЭП DECONT-A9 — управление распределенными системами автоматизации

ДЭП DECONT-A9 — программируемый промышленный контроллер, предназначенный для построения автоматизированных систем управления, сбора технологической информации и организации взаимодействия между различными уровнями оборудования. Устройство может выполнять локальные алгоритмы, принимать сигналы от внешних модулей, управлять исполнительными цепями и обмениваться данными с другими элементами АСУ ТП.

Технические характеристики

Ниже рассмотрим основные параметры программируемого контроллера ДЭП DECONT-A9:

• бренд / производитель — ДЭП,
• категория — программируемый промышленный контроллер,
• модель — DECONT-A9,
• напряжение питания — 24 В DC,
• допустимый диапазон питания — 11–30 В DC,
• потребляемый ток без дополнительных интерфейсных плат — не более 100 мА при 24 В,
• процессор — 32-разрядный RISC на базе ARM9,
• тактовая частота — 200 МГц,
• FLASH-память — 128 МБ,
• SDRAM — 64 МБ,
• SRAM — 1 МБ,
• резервный элемент — CR2032,
• сохранение времени и данных без внешнего питания — не менее 5 лет при нормальных условиях,
• погрешность внутренних часов — не более 1 секунды в сутки,
• количество дискретных входов — 2,
• максимальное напряжение дискретного входа — 30 В,
• количество дискретных выходов — 2,
• максимальная скорость RS-485 — 307,2 кбод,
• дополнительный последовательный интерфейс — RS-232,
• сетевое подключение — Ethernet 10/100Base-T,
• слоты расширения C и D — предусмотрены для дополнительных интерфейсных плат.

Особенности конструкции

DECONT-A9 выполнен по модульному принципу. Основная электронная плата объединяет центральный процессор, память, коммуникационные цепи, дискретные каналы и элементы резервного питания. Такое построение позволяет использовать контроллер в базовой конфигурации или расширять его возможности дополнительными коммуникационными модулями. Подключение питания, интерфейса RS-485 и дискретных сигналов организовано через съемный клеммный блок. Это упрощает монтаж контроллера в шкафу автоматики и позволяет аккуратно структурировать внешние соединения. Сетевой канал Ethernet реализован через стандартный разъем RJ-45. Встроенная индикация позволяет визуально оценивать состояние физического соединения и активность обмена. Для сервисного взаимодействия и подключения различных внешних устройств предусмотрены последовательные порты RS-232 и RS-485.

Принцип работы

После подачи электропитания DECONT-A9 запускает системное программное обеспечение и инициализирует аппаратные ресурсы. Далее контроллер приступает к выполнению пользовательского алгоритма, подготовленного для конкретной автоматизированной системы. Входная информация может поступать через собственные дискретные каналы, последовательные интерфейсы, Ethernet или подключенные модули расширения. Контроллер обрабатывает полученные значения в соответствии с заданной логикой и формирует требуемую реакцию системы. Если контролируемый параметр выходит за установленные пределы, программный алгоритм может изменить состояние выхода, сформировать команду внешнему устройству, записать событие в архив или передать информацию на верхний уровень.

Области применения

DECONT-A9 может использоваться в следующих направлениях:

• автоматизированные системы управления технологическими процессами,
• системы диспетчерского управления,
• телемеханические комплексы,
• промышленные системы сбора данных,
• объекты энергетики,
• тепловые пункты,
• системы теплоснабжения,
• шкафы локальной автоматики,
• контроль инженерного оборудования,
• управление исполнительными механизмами,
• обмен информацией с приборами учета,
• системы удаленного мониторинга,
• распределенные комплексы управления,
• модернизация существующих систем DECONT.

Компания «Олниса» осуществляет поставку программируемых контроллеров ДЭП DECONT-A9 и совместимых компонентов для промышленной автоматизации. При подготовке заказа можно получить техническую консультацию по питанию, коммуникационным интерфейсам, аппаратной конфигурации и совместимости оборудования с используемыми модулями и устройствами. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Основными преимуществами DECONT-A9 являются:

• надежность при продолжительной промышленной эксплуатации,
• гибкость аппаратной конфигурации,
• удобство построения распределенных систем,
• возможность расширения коммуникационных возможностей,
• стабильная работа в составе АСУ ТП,
• универсальность для различных технологических объектов,
• удобство интеграции с внешними устройствами,
• автономное выполнение управляющих алгоритмов,
• возможность локального хранения технологической информации,
• простота диагностики рабочего состояния,
• практичная модульная архитектура,
• удобство модернизации существующих систем,
• минимальная потребность в постоянном вмешательстве оператора,
• долговечность при соблюдении штатных условий эксплуатации.

Таким образом, ДЭП DECONT-A9 — программируемый промышленный контроллер, рассчитанный на выполнение алгоритмов управления, сбор технологической информации и обмен данными между компонентами автоматизированной системы. Он объединяет вычислительную платформу, локальную память, дискретные каналы и несколько базовых коммуникационных интерфейсов. Модульная архитектура позволяет расширять состав каналов связи и адаптировать оборудование под конкретную структуру объекта. Благодаря этому DECONT-A9 может выполнять функции локального контроллера, коммуникационного узла или элемента многоуровневой распределенной системы управления.
