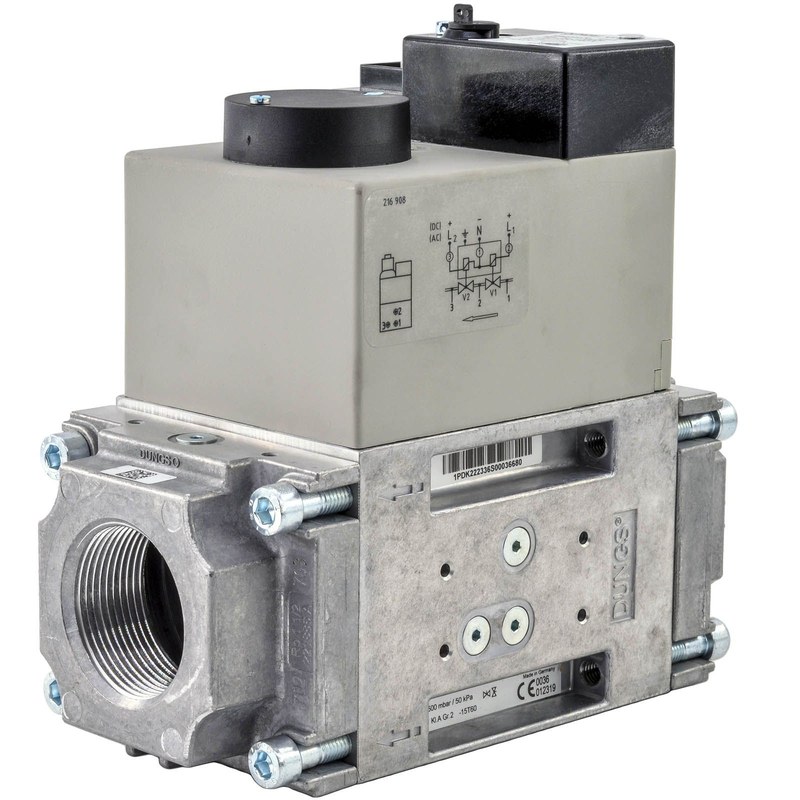

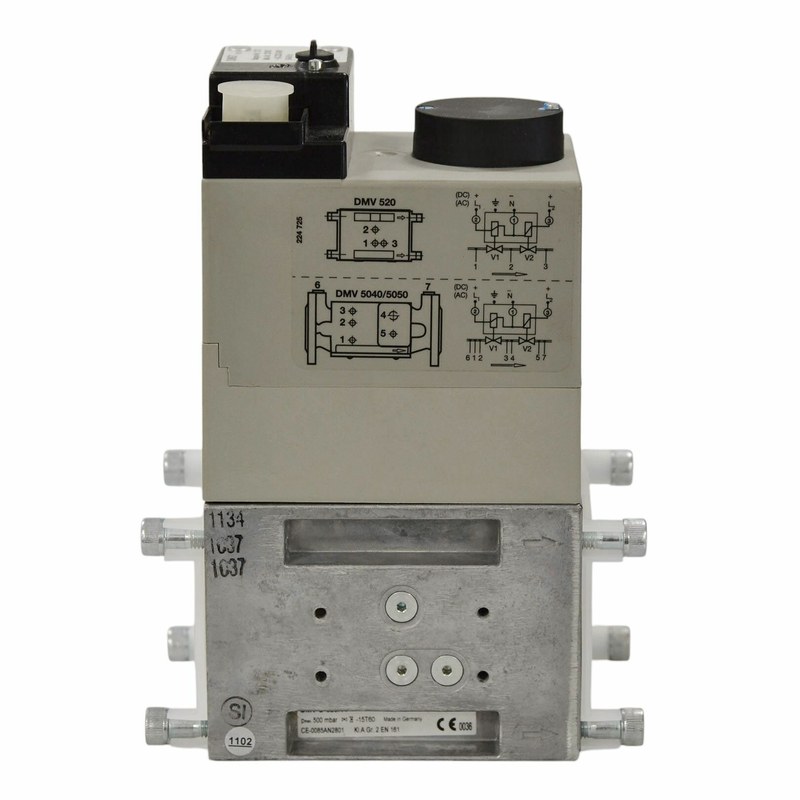

Двойной газовый клапан DUNGS DMV-D 520/11 221924 — надежное отсечение топлива в системах горения

DUNGS DMV-D 520/11 221924 — двойной электромагнитный газовый клапан, применяемый в системах промышленного и коммерческого горения для быстрого перекрытия топливной линии. В одном корпусе расположены два автоматических запорных элемента, последовательно включенных в газовый тракт. Такое построение позволяет реализовать двухступенчатый уровень отсечения без установки двух отдельных корпусов арматуры.

Технические характеристики

Основные параметры DUNGS DMV-D 520/11 221924:

• бренд — DUNGS,
• категория — двойной электромагнитный газовый клапан,
• артикул — 221924,
• модель — DMV-D 520/11,
• количество запорных клапанов — 2,
• принцип действия — нормально закрытый,
• максимальное рабочее давление — 500 мбар,
• присоединение — Rp 2,
• напряжение питания — 230 В AC,
• частота питания — 50/60 Гц,
• потребляемая мощность — около 90 ВА,
• характер открытия — быстрый,
• характер закрытия — быстрый,
• время открытия — менее 1 секунды,
• время закрытия — менее 1 секунды,
• регулировка основного расхода — предусмотрена,
• рабочий режим — продолжительный,
• степень защиты — IP54,
• температура окружающей среды — от −15 до +60 °C,
• назначение — автоматическое отсечение потока газа.

Особенности конструкции

DMV-D 520/11 построен как единый металлический корпус с двумя последовательно установленными электромагнитными запорными узлами. Благодаря такой компоновке газ проходит через два независимых седла, прежде чем попасть на выход клапана. При снятии питания оба прохода переходят в закрытое состояние. Каждая ступень имеет собственный электромагнитный привод. Это позволяет организовать схему управления в соответствии с алгоритмом конкретной горелочной установки. В зависимости от проекта команды могут формироваться одновременно либо использоваться в составе общей системы контроля безопасности. Внутренние проходы рассчитаны на высокую пропускную способность при сравнительно небольших монтажных размерах. Устройство заменяет два отдельно расположенных клапана и уменьшает общую длину газовой рампы.

Принцип работы

До поступления управляющего сигнала обе ступени DUNGS DMV-D 520/11 221924 удерживаются в закрытом положении. Пружинный механизм прижимает запирающие элементы к седлам, поэтому движение газа через блок прекращено. При разрешении запуска автоматика подает напряжение на электромагнитные приводы. Магнитное поле перемещает внутренние исполнительные элементы, преодолевая усилие возвратных пружин. Проходные каналы открываются, и газ направляется к последующему участку рампы. Исполнение DMV-D отличается быстрым характером открытия обеих ступеней. Это делает клапан подходящим для систем, где требуемая интенсивность подачи топлива задается внешними средствами и не требуется плавное гидравлическое открытие второй ступени.

Области применения

DUNGS DMV-D 520/11 221924 применяется в таких системах:

• промышленные газовые горелки,
• водогрейные котлы,
• паровые котельные установки,
• газовые теплогенераторы,
• печное оборудование,
• сушильные комплексы,
• газопоршневые установки,
• технологические линии термообработки,
• газовые рампы средней и повышенной производительности,
• системы автоматического управления горением,
• коммерческие отопительные установки,
• промышленные установки с контролем герметичности газового тракта.

Компания «Олниса» поставляет двойные газовые клапаны DUNGS DMV-D 520/11 с артикулом 221924 и другие компоненты горелочной автоматики. При оформлении заказа доступны технические консультации по рабочему давлению, присоединительному размеру, электрическому исполнению и совместимости изделия с элементами конкретной газовой рампы. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Эксплуатационными достоинствами DUNGS DMV-D 520/11 являются:

• высокая надежность запорного механизма,
• быстрая реакция на управляющую команду,
• повышенная безопасность газового тракта,
• компактная компоновка двух клапанов в одном корпусе,
• удобство построения газовой рампы,
• стабильность при продолжительной эксплуатации,
• простота включения в систему горелочной автоматики,
• возможность организации контроля герметичности,
• практичность при сервисном обслуживании,
• прочность промышленного исполнения,
• предсказуемое поведение при отключении питания,
• долговечность при соблюдении условий эксплуатации.

Таким образом, DUNGS DMV-D 520/11 221924 представляет собой двойной нормально закрытый электромагнитный клапан для автоматического управления газовым потоком. Две последовательно установленные запорные ступени обеспечивают быстрое прекращение подачи топлива при снятии управляющего напряжения.
