Цифровой мультиметр DEKraft МТ-96D 51420DEK — контроль параметров трехфазной электросети

DEKraft МТ-96D 51420DEK — щитовой цифровой мультиметр, предназначенный для непрерывного контроля электрических величин в трехфазных сетях переменного тока. Прибор объединяет измерение нескольких энергетических параметров в одном корпусе и позволяет отказаться от установки отдельных амперметров, вольтметров и ряда дополнительных индикаторов.

Технические характеристики

Основные параметры мультиметра DEKraft МТ-96D 51420DEK:

• бренд — DEKraft,
• категория — цифровой трехфазный мультиметр,
• артикул — 51420DEK,
• модель — МТ-96D,
• исполнение — щитовое,
• количество контролируемых фаз — 3,
• размер лицевой панели — 96 × 96 мм,
• максимальное входное напряжение — 600 В,
• номинальный токовый вход — 5 А,
• тип дисплея — LED,
• класс точности — 0,5,
• интерфейс связи — RS-485,
• протокол промышленного обмена — Modbus RTU,
• измеряемые величины — напряжение, ток, частота, активная мощность, реактивная мощность, полная мощность и коэффициент мощности,
• обработка данных — цифровая,
• принцип измерения — дискретизация сигналов переменного тока,
• рабочая частота контролируемой сети — 50 Гц,
• питание прибора — от внешней электрической цепи,
• монтаж — в вырез панели или дверцу электротехнического шкафа,
• назначение — измерение и отображение параметров трехфазной сети с возможностью удаленного обмена данными.

Особенности конструкции

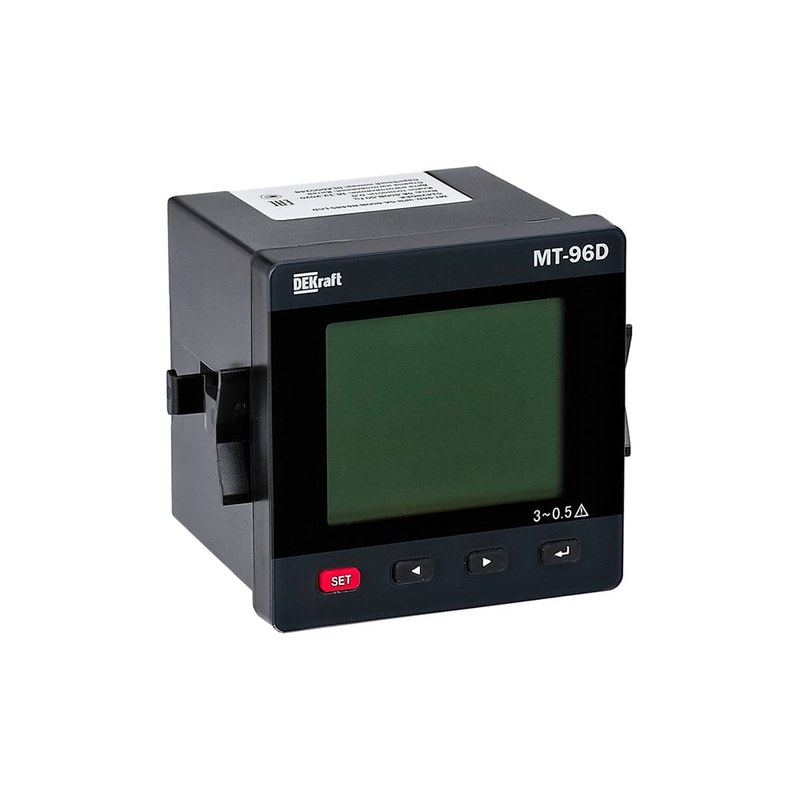

DEKraft МТ-96D выполнен в формате стационарного панельного прибора. Квадратная лицевая часть остается доступной оператору после установки, тогда как измерительные, питающие и коммуникационные цепи подключаются с тыльной стороны внутри шкафа. На передней панели размещен светодиодный дисплей, рассчитанный на четкое отображение текущих электрических параметров. Такой способ индикации удобен для оперативного контроля: персоналу не требуется подключать переносной измеритель каждый раз, когда необходимо проверить состояние сети. Внутри корпуса расположены входные измерительные цепи, аналого-цифровой тракт, вычислительный модуль и коммуникационный интерфейс.

Принцип работы

DEKraft МТ-96D 51420DEK получает электрические сигналы от контролируемой трехфазной сети через измерительные входы. Напряжение подается на соответствующие цепи прибора, а данные о токе поступают непосредственно в допустимом диапазоне либо через внешние трансформаторы тока. Входные сигналы проходят масштабирование и преобразуются в цифровую форму. Встроенный процессор анализирует мгновенные значения, выполняет необходимые вычисления и формирует набор параметров, характеризующих состояние электросети. На основании измеренных токов и напряжений прибор способен определять не только основные значения, но и производные энергетические величины. К ним относятся активная, реактивная и полная мощности, частота и коэффициент мощности. Благодаря этому оператор получает более полную картину режима нагрузки, чем при использовании одного вольтметра или амперметра.

Области применения

Цифровой мультиметр DEKraft МТ-96D 51420DEK может использоваться в следующих системах:

• главные распределительные щиты,
• вводно-распределительные устройства,
• шкафы промышленной автоматики,
• распределительные пункты предприятий,
• системы электроснабжения производственных линий,
• насосные и вентиляционные установки,
• энергетические шкафы инженерных систем,
• объекты коммерческой недвижимости,
• системы диспетчеризации электроснабжения,
• контроль электродвигательных нагрузок,
• трансформаторные и распределительные установки,
• системы технического учета параметров сети,
• щитовые комплексы производственных объектов,
• локальные системы энергетического мониторинга.

Компания «Олниса» поставляет цифровые мультиметры DEKraft МТ-96D с артикулом 51420DEK для электротехнических щитов, систем распределения энергии и промышленных объектов. При подготовке заказа доступны технические консультации по измерительным входам, интерфейсу связи, способу подключения и совместимости устройства с параметрами проектируемой сети. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Основными достоинствами DEKraft МТ-96D являются:

• надежность при длительной работе в электротехническом щите,
• удобство постоянного контроля состояния сети,
• сочетание нескольких измерительных функций в одном устройстве,
• понятное отображение текущей информации,
• возможность включения в автоматизированные системы мониторинга,
• практичность при модернизации распределительных устройств,
• снижение количества отдельных измерительных приборов на панели,
• удобство технического обслуживания электроустановки,
• стабильная работа в составе промышленных систем,
• возможность централизованного получения измерительной информации,
• рациональное использование пространства щита,
• универсальность для различных трехфазных объектов,
• простота ежедневного контроля параметров,
• долговечность при соблюдении условий эксплуатации.

Таким образом, DEKraft МТ-96D 51420DEK — цифровой трехфазный мультиметр щитового исполнения, объединяющий локальное отображение электрических параметров и передачу данных через RS-485. Прибор предназначен для постоянного контроля сетей переменного тока и позволяет отслеживать напряжение, ток, частоту, мощность и другие показатели без использования нескольких раздельных измерительных устройств. Формат 96 × 96 мм делает модель удобной для монтажа на лицевой панели распределительного оборудования, а цифровая обработка сигналов позволяет применять ее в современных системах энергетического мониторинга и диспетчеризации.
