Купить УЗО DEKraft УЗО-03 14264DEK — электромеханическая защита от токов утечки

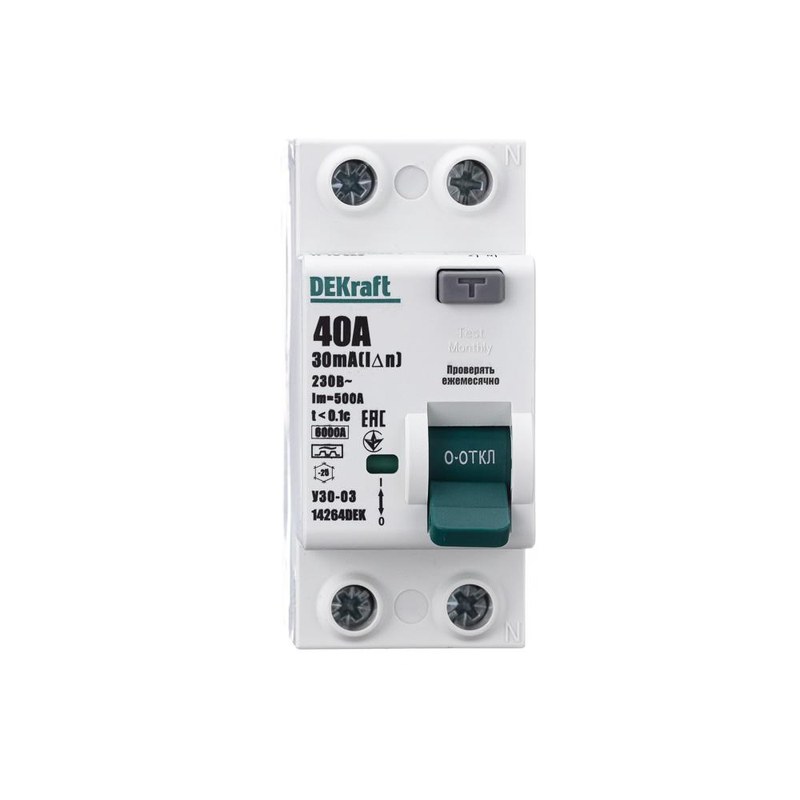

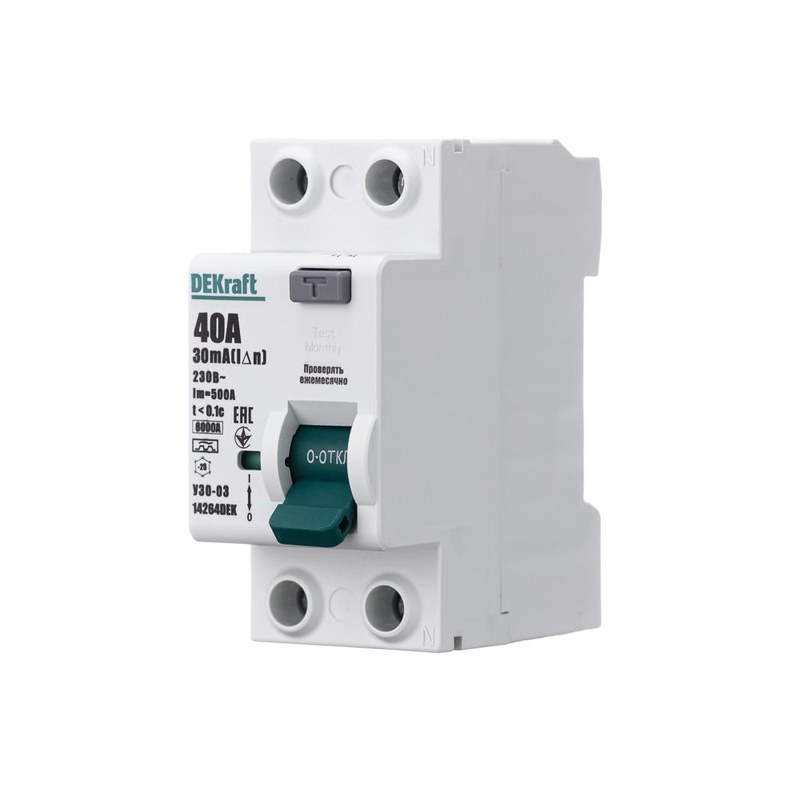

DEKraft УЗО-03 14264DEK — двухполюсный выключатель дифференциального тока, применяемый для контроля утечек в электрических сетях и автоматического отключения защищаемой цепи при возникновении опасного дифференциального тока. Аппарат рассчитан на номинальный ток 40 А и имеет чувствительность 30 мА, благодаря чему подходит для групповых и отдельных линий в распределительных щитах.
Технические характеристики
Ниже приведены основные параметры УЗО DEKraft 14264DEK:
- бренд — DEKraft,
- категория — выключатель дифференциального тока,
- артикул — 14264DEK,
- серия — УЗО-03 6кА,
- число полюсов — 2,
- номинальный ток — 40 А,
- номинальный дифференциальный ток — 30 мА,
- тип дифференциальной защиты — A,
- принцип действия — электромеханический,
- исполнение — модульное,
- ширина — 2 модуля по 18 мм,
- способ установки — DIN-рейка 35 мм,
- назначение — отключение электрической цепи при возникновении недопустимого тока утечки,
- применение — однофазные распределительные и групповые цепи,
- необходимость внешней защиты от сверхтока — предусмотрена схемой электроустановки.
Особенности конструкции
DEKraft УЗО-03 выполнено в стандартном модульном корпусе, приспособленном для монтажа рядом с другими аппаратами низковольтного распределения. Двухполюсная схема позволяет одновременно контролировать проводники однофазной цепи и выполнять их отключение при срабатывании защитного механизма. Внутри аппарата расположен дифференциальный измерительный узел. Через него проходят рабочие проводники, поэтому устройство может непрерывно сравнивать ток, поступающий к нагрузке, с током, возвращающимся обратно. Пока разница между этими величинами остается в допустимых пределах, силовые контакты находятся в рабочем положении. Электромеханическое исполнение означает, что формирование команды на отключение основано на работе измерительного трансформатора и механизма расцепления. Такая архитектура ценится в защитной аппаратуре за автономность основного принципа срабатывания.
Принцип работы
В нормальном состоянии ток, проходящий через фазный проводник DEKraft УЗО-03 14264DEK, практически соответствует току, возвращающемуся через нейтраль. Магнитные потоки, создаваемые этими токами внутри дифференциального трансформатора, взаимно компенсируются, поэтому команда на отключение не формируется. При повреждении изоляции часть электрического тока может начать уходить по нежелательному пути — например, через металлический корпус оборудования, защитный проводник или другой участок относительно земли. В результате баланс нарушается: величина тока в фазном и нейтральном проводниках перестает совпадать. Дифференциальный узел обнаруживает возникшую разность. Если ток утечки достигает уровня, достаточного для срабатывания аппарата, расцепляющий механизм освобождает силовые контакты и цепь отключается.
Области применения
DEKraft УЗО-03 14264DEK может применяться в следующих электрических системах:
- квартирные распределительные щиты,
- частные жилые дома,
- офисные помещения,
- торговые объекты,
- групповые розеточные линии,
- цепи бытового электрооборудования,
- инженерные системы зданий,
- распределительные панели,
- линии питания электронной техники,
- объекты общественного назначения,
- локальные однофазные электрические сети,
- электрощиты вспомогательных помещений,
- системы с повышенными требованиями к контролю токов утечки,
- модернизируемые низковольтные распределительные установки.
Купить УЗО DEKraft УЗО-03 с артикулом 14264DEK можно через компанию «Олниса». При подготовке заказа предоставляются технические консультации по номинальному току, типу дифференциальной защиты, чувствительности и совместимости аппарата с другими модульными устройствами распределительного щита. Компания оперативно обрабатывает заявки и организует доставку электротехнического оборудования по всей стране.
Преимущества
К эксплуатационным достоинствам УЗО DEKraft относятся:
- надежность при постоянной работе в электрическом щите,
- оперативное реагирование на опасные нарушения изоляции,
- повышение уровня электробезопасности объекта,
- удобство включения в стандартные модульные системы,
- понятный принцип эксплуатации,
- простота периодической проверки работоспособности,
- универсальность для различных однофазных линий,
- компактность при размещении в распределительном оборудовании,
- практичность при модернизации существующих электроустановок,
- стабильность защитной функции при корректной схеме подключения,
- удобство технического обслуживания щита,
- совместимость с распространенной модульной аппаратурой,
- долговечность при соблюдении условий эксплуатации,
- рациональное решение для комплексной организации электрической защиты.
Таким образом, DEKraft УЗО-03 14264DEK — двухполюсный электромеханический выключатель дифференциального тока типа A, рассчитанный на номинальный ток 40 А и чувствительность 30 мА. Устройство контролирует баланс токов в защищаемой линии и отключает ее при появлении утечки, превышающей установленный порог.
