Купить гидравлический электромагнитный клапан Duplomatic DS3-S1/11N-D24K1 3411500011 — управление направлением потока
Duplomatic DS3-S1/11N-D24K1 3411500011 — электромагнитный гидрораспределитель прямого действия, предназначенный для изменения направления движения рабочей жидкости в промышленной гидравлической системе. Клапан монтируется на плиту стандарта ISO 4401-03 и применяется для управления гидроцилиндрами, гидромоторами и другими исполнительными механизмами.
Технические характеристики
Основные параметры Duplomatic DS3-S1/11N-D24K1 3411500011:
- бренд — Duplomatic,
- категория — электромагнитный гидрораспределитель,
- код изделия — 3411500011,
- модель — DS3-S1/11N-D24K1,
- серия — DS3,
- тип управления — электромагнитный прямого действия,
- размер — ISO 4401-03,
- монтаж — плиточный,
- число основных линий — 4,
- число положений золотника — 3,
- центрирование — пружинное,
- количество электромагнитов — 2,
- номинальное напряжение катушек — 24 В DC,
- тип уплотнений — NBR,
- максимальное давление на портах P, A и B — 350 бар,
- максимальный расход серии — до 100 л/мин,
- диапазон температуры окружающей среды — от −20 до +50 °C,
- диапазон температуры рабочей жидкости — от −20 до +80 °C,
- допустимая вязкость жидкости — 10–400 сСт,
- рекомендуемая вязкость — около 25 сСт,
- электрическое соединение K1 — разъем стандарта EN 175301-803,
- назначение — переключение направления гидравлического потока.
Особенности конструкции

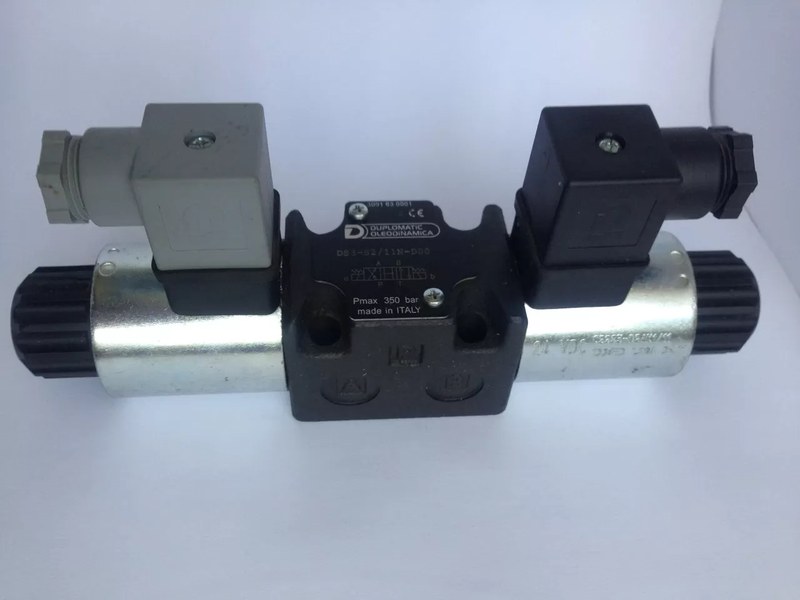

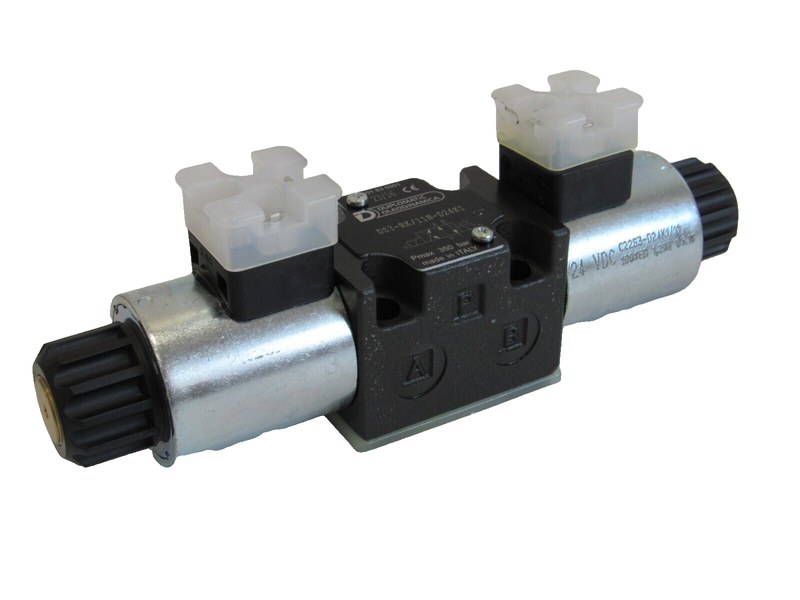

Основой Duplomatic DS3 служит корпус из высокопрочного чугуна с системой внутренних каналов P, T, A и B. В цилиндрическом отверстии перемещается золотник, положение которого определяет, какие гидравлические линии соединены между собой в данный момент. С обеих сторон расположены электромагнитные приводы. Внутри каждого соленоидного узла находится подвижный якорь, воздействующий на золотник при включении катушки. После снятия напряжения возвратные пружины возвращают механизм к центральному положению. Катушки закреплены на трубках электромагнитов и допускают ориентацию относительно корпуса, что облегчает размещение электрических разъемов в ограниченном пространстве гидростанции.
Принцип работы
В нейтральном режиме Duplomatic DS3-S1/11N-D24K1 3411500011 удерживает золотник в центральной позиции возвратными пружинами. Состояние гидравлических портов определяется профилем золотника S1, заложенным в конструкцию конкретной модификации. Когда система управления подает 24 В DC на одну катушку, внутри соленоида создается магнитное поле. Якорь перемещается и механически сдвигает золотник из центрального положения. Внутренние проточки соединяют напорную и исполнительные линии в соответствии с рабочей схемой. Поток от насоса направляется к одной полости гидроцилиндра или соответствующему порту гидромотора, тогда как жидкость с противоположной стороны возвращается в бак. Исполнительный механизм начинает двигаться в заданном направлении.
Области применения
Duplomatic DS3-S1/11N-D24K1 может использоваться в следующих системах:
- гидравлические станки,
- металлообрабатывающее оборудование,
- прессовые установки,
- промышленные гидростанции,
- автоматизированные производственные линии,
- управление гидроцилиндрами,
- управление гидромоторами,
- подъемные механизмы,
- машиностроительное оборудование,
- испытательные стенды,
- формовочные и зажимные механизмы,
- системы позиционирования,
- гидравлика вспомогательного оборудования,
- модернизация промышленных машин.
Купить Duplomatic DS3-S1/11N-D24K1 с кодом 3411500011 можно через компанию «Олниса». При подготовке поставки доступны технические консультации по схеме золотника, рабочему давлению, расходу, напряжению катушек, типу уплотнений и монтажному стандарту. Компания оперативно обрабатывает заявки и организует доставку гидравлического оборудования по всей стране.
Преимущества
Основными эксплуатационными достоинствами Duplomatic DS3 являются:
- надежность в составе промышленной гидравлики,
- точное и предсказуемое переключение потоков,
- долговечная механическая конструкция,
- удобство автоматического электрического управления,
- стабильность при регулярных рабочих циклах,
- унифицированное монтажное исполнение,
- простота интеграции в гидравлические блоки,
- практичность при ремонте и модернизации оборудования,
- удобство обслуживания электромагнитных узлов,
- широкая применимость в машиностроении,
- компактность относительно выполняемой функции,
- надежная работа при соблюдении требований к чистоте рабочей жидкости.
Таким образом, Duplomatic DS3-S1/11N-D24K1 3411500011 — электромагнитный гидрораспределитель плиточного монтажа, предназначенный для дистанционного изменения направления потока рабочей жидкости. Прямое управление золотником и две катушки 24 В DC позволяют включать клапан непосредственно в систему автоматического управления гидравлической машиной.
