Цифровой мультиметр Fluke 77 IV 2727486 — универсальный прибор для диагностики электрических цепей

Fluke 77 IV 2727486 — цифровой мультиметр профессионального класса, предназначенный для диагностики электрических и электронных цепей при сервисном обслуживании, ремонте и техническом контроле оборудования. Прибор объединяет измерение постоянного и переменного напряжения, тока, сопротивления, частоты и емкости, а также позволяет выполнять проверку целостности цепей.

Технические характеристики

Ниже рассмотрим основные параметры цифрового мультиметра Fluke 77 IV с артикулом 2727486:

• бренд — Fluke,
• категория — цифровой мультиметр,
• артикул — 2727486,
• модель — 77 IV,
• измерение постоянного напряжения — до 1000 В,
• базовая точность постоянного напряжения — до ±0,3% + 1 отсчет,
• измерение переменного напряжения — до 1000 В,
• метод измерения переменного сигнала — average responding,
• измерение постоянного тока — до 10 А непрерывно,
• измерение переменного тока — до 10 А,
• кратковременное измерение тока — до 20 А в течение 30 секунд,
• диапазон сопротивления — до 50 МОм,
• измерение емкости — до 9999 мкФ,
• измерение частоты — до 99,99 кГц,
• дисплей — 6000 отсчетов,
• аналоговая шкала — 33 сегмента,
• выбор диапазона — автоматический и ручной,
• функция Min/Max — предусмотрена,
• проверка целостности цепи — предусмотрена,
• категория безопасности — CAT III 1000 В, CAT IV 600 В,
• импульсная защита — до 8 кВ по IEC 61010,
• рабочая температура — от −10 до +50 °C,
• типовое время работы от щелочной батареи — около 400 часов,
• габариты — 43 × 90 × 185 мм,
• масса — около 420 г.

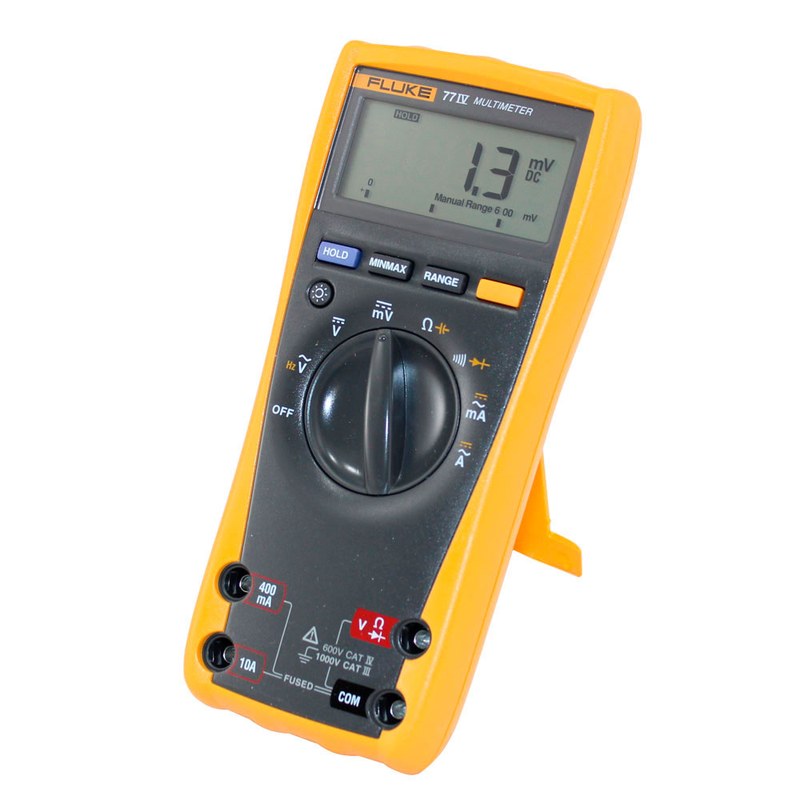

Особенности конструкции

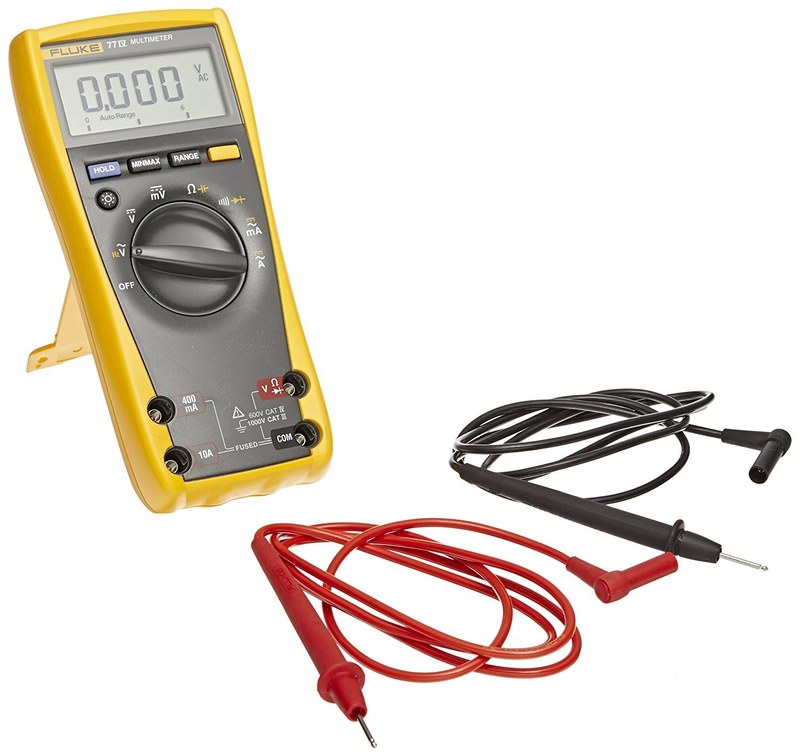

Fluke 77 IV выполнен в переносном корпусе, рассчитанном на регулярное использование при диагностике оборудования. Внешняя оболочка имеет эргономичную форму и защитное покрытие, а на корпусе предусмотрены держатели для измерительных щупов. Такое исполнение упрощает работу непосредственно у электрощитов, машин, приводов и других объектов, где прибор приходится часто переносить между точками измерения. На передней панели установлен поворотный переключатель режимов и функциональные клавиши. Пользователь выбирает измеряемую величину, после чего электронная часть прибора автоматически определяет подходящий диапазон либо позволяет зафиксировать его вручную. Крупный цифровой индикатор дополняется подсветкой, что облегчает считывание показаний в слабо освещенных технических помещениях. Одновременно на дисплее присутствует аналоговая сегментная шкала, обновляющаяся значительно быстрее основного числового значения. Она удобна для наблюдения за быстро меняющимися сигналами и плавными колебаниями измеряемой величины.

Принцип работы

Fluke 77 IV 2727486 преобразует электрический параметр, поступающий на входные гнезда через измерительные щупы, в сигнал, который может быть обработан электронной схемой прибора. В зависимости от выбранного режима внутренние цепи изменяют способ подключения входа и алгоритм преобразования. При измерении напряжения мультиметр подключается параллельно исследуемому участку. Входная цепь ограничивает и масштабирует поступающий сигнал, после чего аналого-цифровой преобразователь определяет его величину и выводит результат на дисплей. В режиме постоянного напряжения прибор обеспечивает базовую точность до 0,3%. Для измерения тока прибор включают последовательно с нагрузкой. Ток проходит через внутренний измерительный тракт, а падение напряжения на соответствующем элементе преобразуется в цифровое значение. Раздельные входы для малых и больших токов позволяют защитить чувствительные измерительные цепи и работать с различными диапазонами нагрузки.

Области применения

Ключевыми направлениями использования Fluke 77 IV 2727486 являются:

• диагностика электрических цепей,
• техническое обслуживание промышленного оборудования,
• ремонт электрических и электронных устройств,
• проверка силовых цепей,
• обслуживание распределительных щитов,
• диагностика систем электропитания,
• контроль электродвигателей и приводов,
• поиск обрывов и неисправных соединений,
• проверка сопротивления компонентов,
• контроль аккумуляторных и низковольтных цепей,
• обслуживание промышленной автоматики,
• работа на ремонтных и испытательных стендах,
• выездное сервисное обслуживание.

Компания «Олниса» осуществляет поставку цифровых мультиметров Fluke 77 IV с артикулом 2727486 и другого профессионального измерительного оборудования бренда. При подготовке заказа можно получить техническую консультацию по измерительным функциям, диапазонам, категории электробезопасности и совместимости прибора с предполагаемыми условиями эксплуатации. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Ключевыми преимуществами Fluke 77 IV являются:

• надежность при регулярной профессиональной эксплуатации,
• долговечность конструкции,
• стабильность результатов измерения,
• удобство работы в полевых и стационарных условиях,
• простое управление без сложной подготовки,
• высокая функциональная универсальность,
• хорошая читаемость показаний,
• практичность при поиске электрических неисправностей,
• защищенность измерительных цепей,
• удобство ежедневного технического обслуживания оборудования,
• возможность применения в широком круге электротехнических задач,
• компактность при сохранении профессионального набора функций,
• низкая потребность в обслуживании,
• ориентация на продолжительную эксплуатацию.

Таким образом, Fluke 77 IV 2727486 — цифровой мультиметр, рассчитанный на измерение основных электрических параметров при ремонте, наладочной диагностике и техническом обслуживании. Прибор поддерживает работу с напряжением до 1000 В, измеряет ток, сопротивление, емкость и частоту, имеет автоматический выбор диапазона, регистрацию Min/Max и категории безопасности CAT III 1000 В и CAT IV 600 В.
