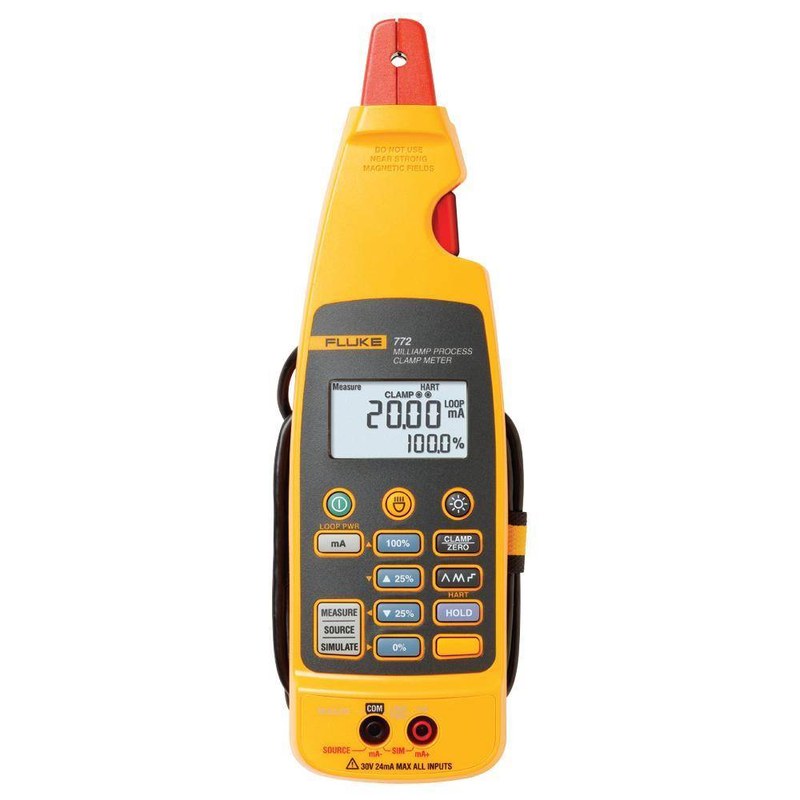

Миллиамперные токовые клещи Fluke 772 3362352 — диагностика и проверка контуров 4–20 мА

Fluke 772 3362352 — профессиональные миллиамперные токовые клещи, созданные для проверки аналоговых цепей управления и измерительных контуров, использующих унифицированный сигнал 4–20 мА. Прибор позволяет определить фактический ток в проводнике без его отключения, поэтому технологический процесс может продолжаться во время диагностической операции.

Технические характеристики

Для оценки возможностей Fluke 772 с артикулом 3362352 ниже приведены его основные технические параметры:

• бренд — Fluke,
• категория — миллиамперные токовые клещи,
• артикул — 3362352,
• модель — 772,
• основной тип сигнала — постоянный ток 4–20 мА,
• измерение клещами — от 0 до 20,99 мА и от 21,0 до 100,0 мА,
• точность клещевого измерения в диапазоне до 20,99 мА — ±0,2% + 5 отсчетов,
• точность в диапазоне 21,0–100,0 мА — ±1% + 5 отсчетов,
• последовательное измерение через входные гнезда — 0–24,00 мА,
• точность последовательного измерения — ±0,2% + 2 отсчета,
• режим генерации тока — 0–24,00 мА,
• максимальная нагрузка при генерации — 1000 Ом,
• режим имитации тока — 0–24,00 мА,
• максимальное напряжение в режиме имитации — 50 В DC,
• питание токовой петли — 24 В,
• автоматическое изменение выходного сигнала — предусмотрено,
• габариты — 44 × 70 × 246 мм,
• масса — около 410 г.

Особенности конструкции

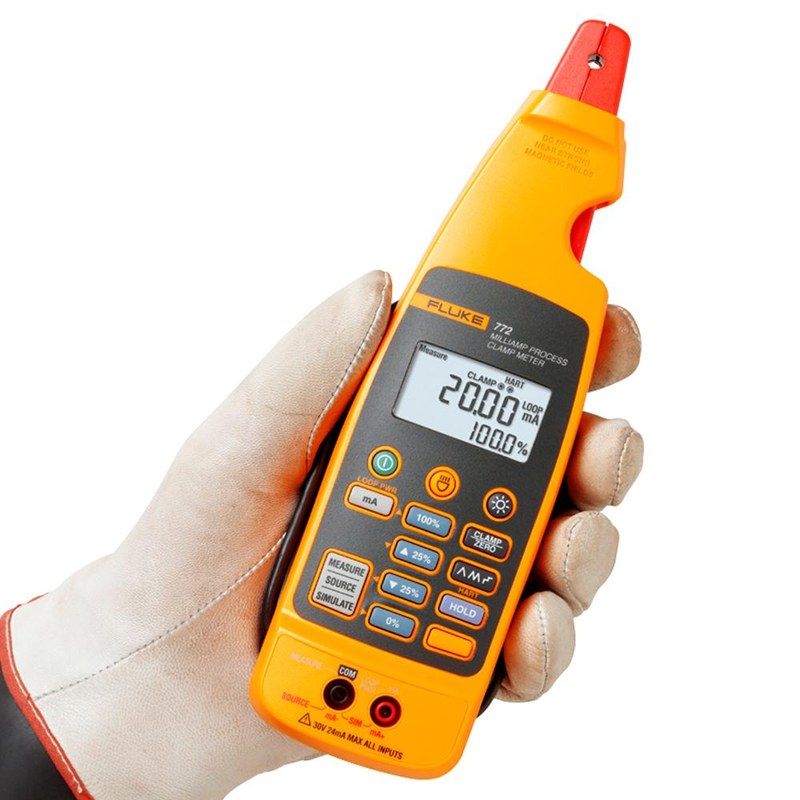

Fluke 772 заметно отличается от обычных электроизмерительных клещей размерами измерительного захвата. Рабочая головка рассчитана на небольшие проводники сигнальных цепей, а максимальный диаметр охватываемой жилы составляет 4,5 мм. Подобное исполнение соответствует специфике шкафов автоматики, где рядом располагаются многочисленные тонкие провода от датчиков и аналоговых модулей. Измерительная клещевая часть выполнена съемной и соединена с основным прибором гибким кабелем. Такое решение дает возможность расположить датчик непосредственно вокруг нужной жилы, а корпус с дисплеем оставить в удобном для чтения положении. Это особенно полезно внутри плотно скомпонованных шкафов, где обычный цельный измеритель трудно разместить около требуемой клеммы.

Принцип работы

При бесконтактной диагностике губки Fluke 772 3362352 охватывают только один провод исследуемой токовой петли. Чувствительный узел фиксирует магнитное поле, создаваемое проходящим постоянным током, после чего электронная схема преобразует полученный сигнал в значение на дисплее. Главная особенность такого метода состоит в сохранении электрической целостности контура. Для обычного последовательного измерения миллиамперметром провод приходится отсоединять и включать прибор в разрыв. Fluke 772 позволяет получить показание без этой операции, поэтому работающий преобразователь и система управления продолжают обмениваться аналоговым сигналом. Производитель указывает разрешение 0,01 мА и точность 0,2% в основном рабочем диапазоне. Если необходимо проверить не только наличие сигнала, но и реакцию принимающей стороны, прибор переводят в режим генерации. Fluke 772 формирует заданный ток в диапазоне до 24 мА, позволяя искусственно подать сигнал на аналоговый вход контроллера, исполнительный преобразователь или другой элемент системы.

Области применения

Fluke 772 3362352 подходит для выполнения следующих профессиональных задач:

• диагностика токовых петель 4–20 мА,
• обслуживание промышленных систем автоматизации,
• проверка аналоговых входов ПЛК,
• контроль выходов измерительных преобразователей,
• тестирование датчиков давления и температуры,
• обслуживание расходомеров и уровнемеров,
• проверка позиционеров регулирующей арматуры,
• диагностика I/P-преобразователей,
• наладка контрольно-измерительных цепей,
• поиск неисправностей без остановки работающего контура,
• проверка двухпроводных передатчиков,
• испытание аналоговых каналов шкафов управления,
• сервисное обслуживание технологического оборудования,
• работа с устаревшими цепями, использующими повышенный миллиамперный диапазон.

Компания «Олниса» организует поставку миллиамперных токовых клещей Fluke 772 с артикулом 3362352 для предприятий, сервисных подразделений и специалистов по промышленной автоматизации. При заказе доступны технические консультации по рабочим режимам прибора, диапазонам измерения, функциям генерации и имитации сигнала, а также применению модели в конкретных измерительных контурах. Оборудование может быть оперативно доставлено по всей стране вместе с другими необходимыми позициями для диагностики и обслуживания систем управления.

Преимущества

Эксплуатационные преимущества Fluke 772 выражаются в следующих качествах:

• надежность при интенсивной профессиональной работе,
• удобство диагностики действующих технологических контуров,
• снижение необходимости вмешиваться в существующую проводку,
• универсальность при обслуживании различных средств автоматизации,
• простота локализации неисправностей,
• экономия времени при проверке большого количества каналов,
• комфортная работа в тесных шкафах управления,
• наглядность получаемой измерительной информации,
• практичность при выездном сервисном обслуживании,
• возможность заменить несколько отдельных приборов одним инструментом,
• стабильность при регулярном выполнении наладочных операций,
• удобство контроля оборудования непосредственно в рабочем процессе,
• долговечность при соблюдении эксплуатационных требований,
• приспособленность к задачам промышленной КИПиА.

Таким образом, Fluke 772 3362352 представляет собой специализированные миллиамперные токовые клещи для диагностики аналоговых цепей промышленной автоматики. Модель способна контролировать ток без разрыва проводника, измерять его традиционным последовательным способом, формировать и имитировать сигналы до 24 мА, а также питать передатчики от встроенного источника петли 24 В.
