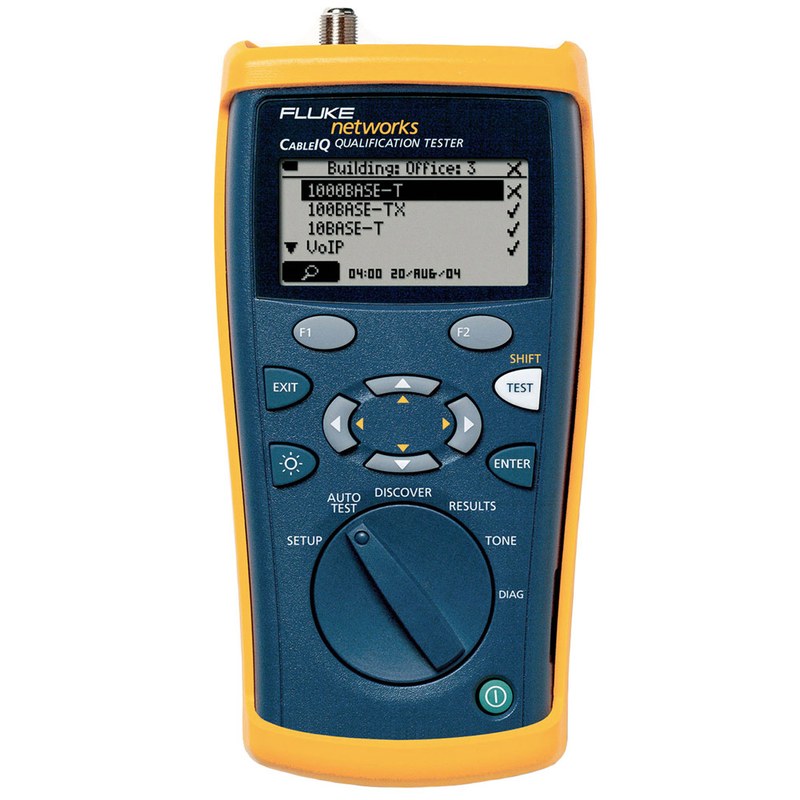

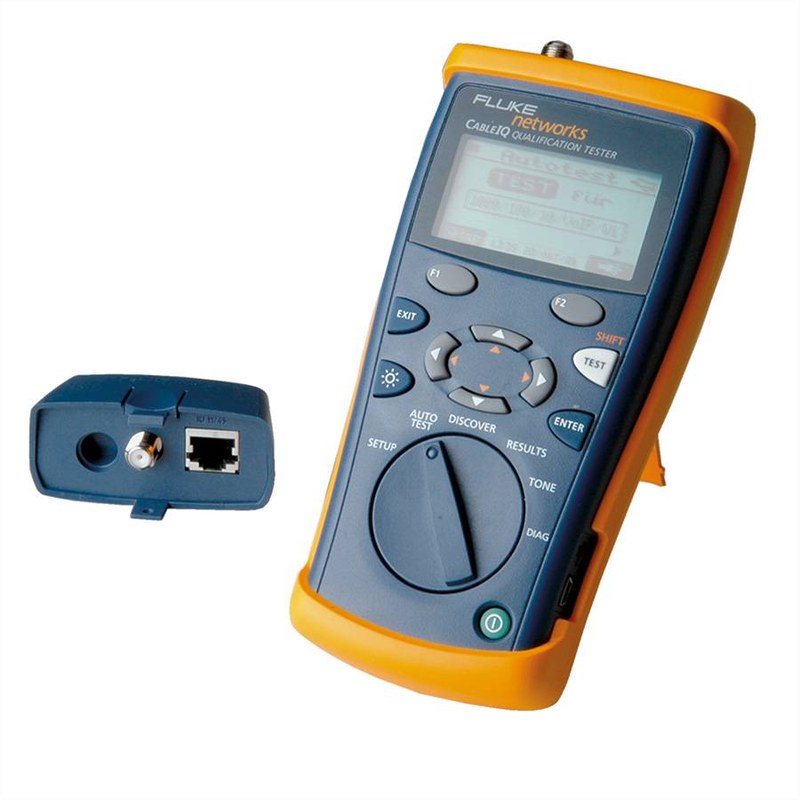

Квалификационный тестер Fluke Networks CableIQ CIQ-100 2097251 — комплексная проверка пропускной способности кабельных линий

Fluke Networks CableIQ CIQ-100 2097251 — профессиональный квалификационный тестер, созданный для оценки состояния медной кабельной инфраструктуры и определения того, какие сетевые технологии способна поддерживать конкретная линия. В отличие от простых приборов для проверки распиновки, CableIQ анализирует не только электрическую целостность проводников, но и параметры, влияющие на фактическую передачу данных.

Технические характеристики

Для Fluke Networks CableIQ CIQ-100 с артикулом 2097251 характерны следующие параметры и функции:

• бренд — Fluke Networks,
• категория — квалификационный тестер кабельных линий,
• артикул — 2097251,
• модель — CIQ-100,
• семейство — CableIQ,
• проверка карты соединений — предусмотрена,
• определение длины кабеля — предусмотрено,
• поиск расстояния до повреждения — предусмотрен,
• функция Blink Port Light — предусмотрена,
• определение аналоговой телефонной линии — предусмотрено,
• объем памяти — до 250 результатов квалификационных тестов,
• питание — четыре элемента AA,
• типичная продолжительность автономной работы — около 20 часов без подсветки,
• габариты — приблизительно 178 × 89 × 45 мм,
• масса — около 0,55 кг.

Особенности конструкции

CableIQ CIQ-100 выполнен как автономный ручной прибор, рассчитанный на перемещение между коммутационными шкафами, рабочими местами и удаленными точками локальной сети. Корпус объединяет измерительный тракт, органы управления, дисплей и интерфейсы подключения, поэтому для базовой квалификации кабеля не требуется стационарная измерительная система. Одной из важных особенностей является графическое представление карты проводников. Прибор не ограничивается сообщением о наличии неисправности, а показывает структуру соединения и расположение проблемного участка относительно длины линии. Такой формат помогает быстрее понять, где именно следует искать дефект: возле розетки, патч-панели, промежуточного соединения либо внутри трассы.

Принцип работы

После подключения Fluke Networks CableIQ CIQ-100 2097251 к исследуемой линии прибор сначала получает информацию о ее физической структуре. Электронная схема проверяет проводники и пары, выявляет обрывы, замыкания, ошибки разводки и другие нарушения, которые способны препятствовать нормальной передаче сигнала. Однако квалификационная диагностика не заканчивается проверкой целостности. CableIQ анализирует характеристики кабельного канала и сопоставляет их с требованиями выбранного сетевого приложения. Именно поэтому результат может показать, что линия физически соединена правильно, но при этом не обеспечивает параметры, необходимые, например, для гигабитного Ethernet. При выборе соответствующего автоматического теста прибор оценивает линию применительно к заданной технологии. Для Ethernet это позволяет установить, сможет ли существующий кабель обслуживать передачу данных на определенной скорости. Такой подход принципиально отличается от простой проверки «есть контакт или нет», поскольку учитывает качество канала.

Области применения

Fluke Networks CableIQ CIQ-100 2097251 востребован при решении следующих задач:

• обследование локальных вычислительных сетей,
• квалификация кабелей перед переходом на более высокую скорость Ethernet,
• диагностика структурированных кабельных систем,
• проверка линий VoIP,
• контроль кабеля между рабочим местом и коммутационным шкафом,
• поиск обрывов и коротких замыканий,
• локализация поврежденных участков трассы,
• выявление ошибок разводки витой пары,
• проверка действующих Ethernet-подключений,
• идентификация портов сетевого коммутатора,
• поиск кабелей в распределительных узлах,
• тестирование коаксиальных соединений,
• обслуживание промышленной Ethernet-инфраструктуры,
• оценка возможности дальнейшего использования существующей проводки.

Компания «Олниса» организует поставку квалификационных тестеров Fluke Networks CableIQ CIQ-100 с артикулом 2097251 и другого профессионального оборудования для проверки сетевой инфраструктуры. Заказчики могут получить техническую консультацию по функциональным возможностям прибора, поддерживаемым типам кабелей, диагностическим режимам и применимости оборудования для конкретных задач. «Олниса» оперативно обрабатывает заявки и обеспечивает доставку продукции по всей стране.

Преимущества

К эксплуатационным достоинствам Fluke Networks CableIQ относятся:

• надежность при профессиональном использовании,
• глубокая диагностика состояния кабельной инфраструктуры,
• удобство оценки существующих сетей перед модернизацией,
• возможность быстрее отделить кабельную неисправность от проблемы активного оборудования,
• понятная интерпретация результатов проверки,
• сокращение времени поиска поврежденного участка,
• универсальность при работе с различными медными линиями,
• удобство эксплуатации на распределенных объектах,
• практичность при обслуживании больших сетевых систем,
• снижение количества ненужных замен исправного кабеля,
• простота проведения последовательных проверок,
• удобство документирования выполненных работ,
• автономность при выездной диагностике,
• долговечность при соблюдении эксплуатационных требований.

Таким образом, Fluke Networks CableIQ CIQ-100 2097251 — квалификационный тестер, который позволяет оценивать медную кабельную линию значительно глубже, чем обычный прибор проверки распиновки. Он анализирует структуру соединения, локализует физические неисправности и определяет возможность работы кабеля с технологиями 10BASE-T, 100BASE-TX, 1000BASE-T, VoIP и рядом других приложений.
