Телефонный тестер Fluke Networks TS25D 25501004 — диагностика и обслуживание медных линий связи
Fluke Networks TS25D 25501004 — переносной профессиональный тестер телефонных линий, рассчитанный на монтажные, эксплуатационные и ремонтные работы в медной телекоммуникационной инфраструктуре. Прибор дает специалисту возможность оценить состояние пары непосредственно на объекте, прослушать линию, выполнить набор номера, определить присутствие данных и организовать поиск нужного проводника.
Технические характеристики
Ниже приведены основные параметры тестера телефонных линий Fluke Networks TS25D с артикулом 25501004:
- бренд — Fluke Networks,
- категория — тестер телефонных линий,
- артикул — 25501004,
- модель — TS25D,

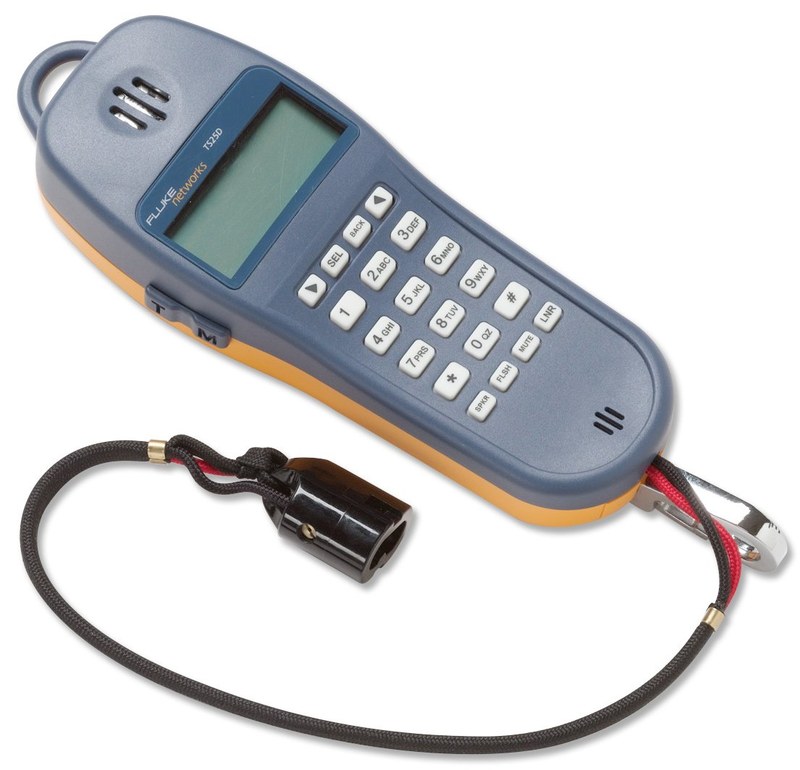

- вариант подключения — разъем 346A,
- рабочие режимы — Talk и Monitor,
- функция Caller ID — предусмотрена,
- Call Waiting Caller ID — поддерживается в совместимых телефонных сетях,
- защита Data Lockout — предусмотрена,
- ручной обход Data Lockout — предусмотрен,
- фильтрация DSL/POTS — предусмотрена,
- аналоговый тональный генератор — встроенный,
- функция Talk Battery — предусмотрена,
- возвратные потери — более 14 дБ относительно 600 Ом,
- частота импульсного набора — 10 ±1 импульс/с,
- питание — батарея 9 В щелочного либо литиевого типа,
- рабочая температура — от 0 до +50 °C,
- температура хранения — от −40 до +65 °C,
- допустимая высота эксплуатации — до 3000 м,
- относительная влажность — 5–95%,
- размер корпуса — приблизительно 200 × 68 × 40 мм,
- масса — около 284 г.
Особенности конструкции
Корпус TS25D сформирован как ручной сервисный инструмент, который удобно использовать непосредственно возле кроссов, распределительных коробок и открытых кабельных соединений. Органы управления сосредоточены на лицевой стороне, поэтому основные действия с линией выполняются без сложного переключения дополнительных модулей. Одной из характерных частей конструкции служит увеличенный жидкокристаллический экран. Он используется для отображения информации о текущем режиме, состоянии устройства и телефонных функциях. В отличие от простых тестовых трубок, где специалист ориентируется преимущественно на звуковой сигнал, TS25D предоставляет визуальные данные, упрощающие последовательную проверку линии. Внутренняя схема разделяет функции пассивного наблюдения и активного подключения. В режиме Monitor обеспечивается высокое входное сопротивление, поэтому контроль линии выполняется с минимальным влиянием на существующий канал. При переходе в Talk электрическая схема изменяется и прибор начинает работать как телефонный аппарат.
Принцип работы
При подключении Fluke Networks TS25D 25501004 к медной паре специалист сначала может использовать высокоомный режим Monitor. Электронная схема контролирует присутствующие в линии сигналы, не создавая нагрузки, характерной для снятой телефонной трубки. Это позволяет оценить состояние цепи до активного вмешательства. Когда необходимо получить тон набора или выполнить вызов, прибор переводится в режим Talk. Тестер меняет электрическое состояние входа и взаимодействует с линией как обычный телефонный терминал. Номер может вводиться вручную либо вызываться из встроенной памяти. Особая роль отведена системе Data Lockout. Если в проверяемой паре присутствует передача данных, TS25D способен распознать такую ситуацию и ограничить переход к активному режиму. Непрерывное обнаружение данных действует и во время мониторинга, уменьшая вероятность случайного нарушения работающей линии.
Области применения
Основными направлениями практического использования Fluke Networks TS25D 25501004 можно назвать:
- обслуживание аналоговой телефонии,
- контроль абонентских медных пар,
- проверку внутренних телефонных сетей зданий,
- работу на кроссах и распределительных панелях,
- поиск кабелей и отдельных проводников,
- обслуживание линий POTS,
- диагностику пар с одновременной передачей ADSL,
- монтаж телекоммуникационной инфраструктуры,
- поиск нарушений соединения,
- проверку свободных и задействованных линий,
- эксплуатацию корпоративных телефонных сетей,
- организацию временной голосовой связи по сухой паре,
- сервисные работы на объектах связи,
- проверку кабельных участков после ремонта.
Через компанию «Олниса» можно заказать тестер телефонных линий Fluke Networks TS25D с артикулом 25501004 для оснащения монтажных подразделений, сервисных служб и специалистов по телекоммуникациям. При подготовке поставки доступны технические консультации по функциональности прибора, исполнению разъема, режимам работы и совместимости оборудования с предполагаемыми задачами. «Олниса» оперативно организует обработку заказа и доставку продукции по всей стране.
Преимущества
К сильным сторонам Fluke Networks TS25D относятся:
- надежность при интенсивной профессиональной эксплуатации,
- удобство работы непосредственно на линии,
- универсальность для разных сервисных операций,
- быстрая оценка состояния кабельной пары,
- понятная организация управления,
- снижение количества отдельных инструментов в комплекте специалиста,
- бережное взаимодействие с действующими линиями связи,
- практичность при поиске проводников,
- комфортная работа при продолжительной диагностике,
- автономность в полевых условиях,
- простота применения в типовых телекоммуникационных задачах,
- устойчивость к регулярной транспортировке,
- долговечность при корректном использовании,
- удобство для монтажных и эксплуатационных служб.
Таким образом, Fluke Networks TS25D 25501004 объединяет возможности телефонного аппарата, средства наблюдения за линией, аналоговый генератор тона и функции защиты при работе с кабельными парами, на которых могут присутствовать данные. Исполнение 25501004 комплектуется разъемом 346A, а сама серия поддерживает Data Lockout, DSL/POTS-фильтрацию, Talk Battery, Caller ID и ряд сервисных функций.
