Индикатор чередования фаз Fluke 9040 2435050 — оперативный контроль трехфазных электрических сетей

Fluke 9040 2435050 — компактный индикатор чередования фаз, предназначенный для проверки порядка фаз в трехфазных электрических цепях. Прибор применяется перед подключением электродвигателей, приводов, распределительного оборудования и других потребителей, работа которых зависит от правильной последовательности фазных проводников.

Технические характеристики

Основные рабочие параметры индикатора чередования фаз Fluke 9040 с артикулом 2435050 представлены ниже:

• бренд — Fluke,
• категория — индикатор чередования фаз,
• артикул — 2435050,
• модель — 9040,
• тип контролируемой сети — трехфазная,
• диапазон переменного напряжения — 40–700 В,
• частотный диапазон — 15–400 Гц,
• режим работы — непрерывный,
• ток срабатывания — около 1 мА,
• номинальный тестовый ток на фазу — около 1 мА,
• тип индикации — жидкокристаллический дисплей,
• масса — около 200 г,
• назначение — определение присутствия фаз и порядка их следования.

Особенности конструкции

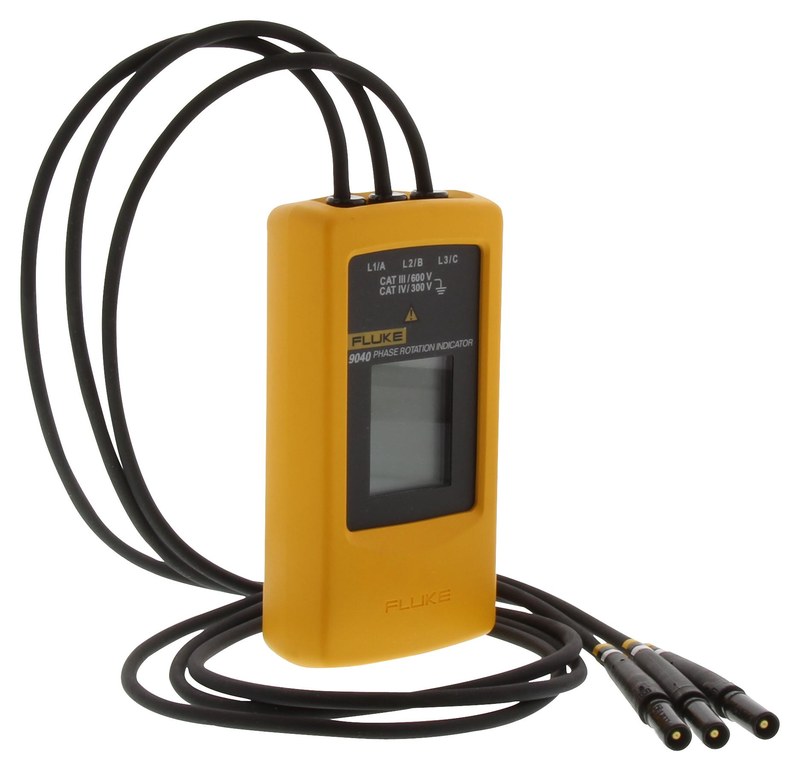

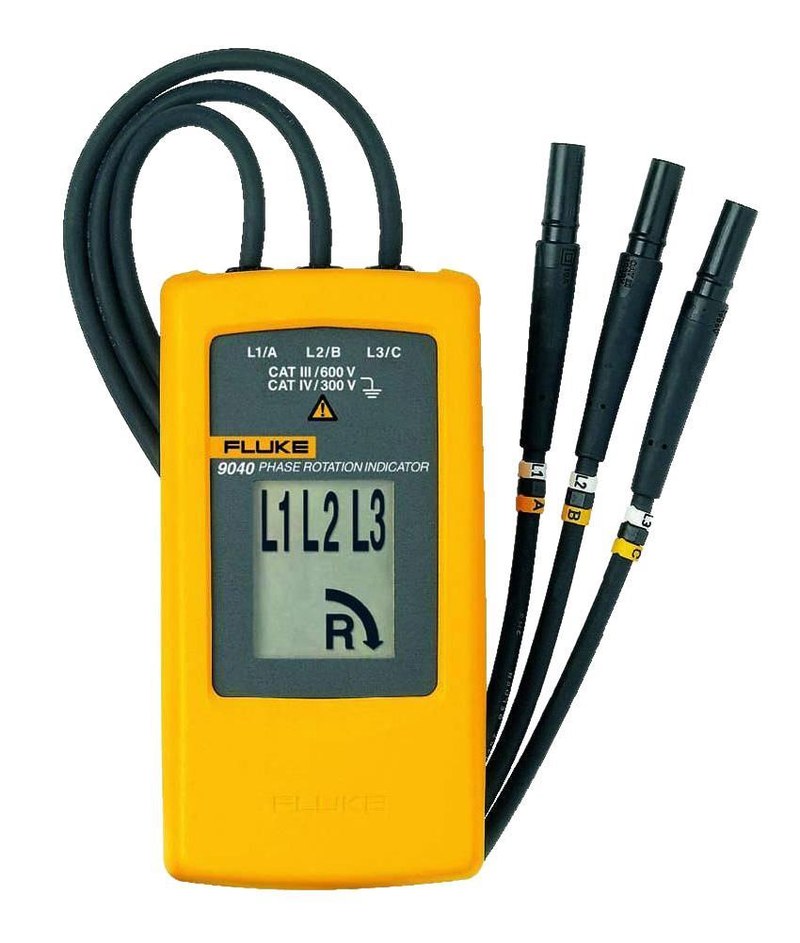

Корпус Fluke 9040 выполнен в компактном ручном формате, рассчитанном на ежедневную работу электромонтажного и сервисного персонала. Небольшая толщина позволяет удобно удерживать прибор во время проверки распределительных шкафов, клеммных коробок двигателей и силовых вводов, где свободное пространство часто ограничено. На лицевой панели расположена визуальная система индикации. Она показывает присутствие фазных напряжений и одновременно отображает направление вращения фазного поля. Благодаря этому специалист получает результат непосредственно после подключения прибора и не должен выполнять дополнительные вычисления или сравнивать несколько отдельных измерений. К контролируемой цепи Fluke 9040 подключается тремя измерительными проводами. В комплект поставки производитель включает три самофиксирующихся тестовых щупа и зажим типа «крокодил», что дает возможность подобрать удобный способ контакта в зависимости от конструкции проверяемого объекта.

Принцип работы

Перед проверкой Fluke 9040 2435050 три измерительных вывода подключают к соответствующим проводникам трехфазной сети. Электронная схема анализирует фазовый сдвиг между поступающими переменными напряжениями и определяет последовательность их достижения одинаковых точек периода.В симметричной трехфазной системе каждая фаза смещена относительно соседней. Именно порядок этих временных сдвигов определяет направление вращающегося электрического поля. Fluke 9040 фиксирует этот порядок и преобразует результат в понятную визуальную индикацию. Одновременно прибор контролирует присутствие всех трех фаз. Если соединение выполнено корректно и на каждом входе присутствует соответствующее напряжение, пользователь видит подтверждение состояния системы. Затем отдельная индикация сообщает направление последовательности фаз.

Области применения

Fluke 9040 2435050 может использоваться в следующих задачах:

• проверка трехфазных питающих сетей,
• контроль последовательности фаз перед запуском двигателя,
• пусконаладочные работы на промышленном оборудовании,
• подключение насосных агрегатов,
• обслуживание вентиляционных установок,
• проверка компрессорного оборудования,
• монтаж частотных преобразователей и приводных систем,
• контроль распределительных щитов,
• диагностика силовых вводов,
• проверка кабельных линий после ремонтных работ,
• контроль подключения электрических машин,
• обслуживание производственных электроустановок,
• работы в коммерческих и промышленных электрических системах.

Компания «Олниса» поставляет индикаторы чередования фаз Fluke 9040 с артикулом 2435050 для электротехнических, монтажных и сервисных организаций. Перед оформлением поставки можно получить техническую консультацию по рабочему диапазону, категории электробезопасности, комплектации и применимости прибора для конкретных видов трехфазного оборудования. «Олниса» оперативно обрабатывает поступающие заявки и организует доставку измерительной техники по всей стране.

Преимущества

Среди эксплуатационных достоинств Fluke 9040 можно выделить:

• надежность при регулярной работе на электротехнических объектах,
• простоту проведения проверки,
• быстрое получение понятного результата,
• удобство эксплуатации непосредственно у оборудования,
• отсутствие необходимости следить за состоянием отдельной батареи,
• компактность при транспортировке и хранении,
• практичность для монтажных и сервисных специалистов,
• стабильную работу в типичных промышленных условиях,
• наглядность отображения результата проверки,
• универсальность при обслуживании трехфазного оборудования,
• удобство включения в стандартный комплект электрика,
• снижение вероятности ошибок при подключении вращающихся машин,
• минимальную потребность в обслуживании самого прибора,
• долговечность при соблюдении установленных условий эксплуатации.

Таким образом, Fluke 9040 2435050 — специализированный индикатор чередования фаз для оперативного контроля трехфазных электрических систем. Он показывает наличие фаз, определяет направление их последовательности и работает непосредственно от напряжения проверяемой цепи. Диапазон 40–700 В и частоты 15–400 Гц позволяет использовать прибор в широком круге коммерческих и промышленных электроустановок.
