ExeGate 650PPX — надёжный блок питания мощностью 650 Вт
ExeGate 650PPX представляет собой импульсный блок питания форм-фактора ATX с номинальной мощностью 650 Вт. Устройство преобразует переменное сетевое напряжение в стабилизированные постоянные напряжения, необходимые материнской плате, процессору, накопителям, платам расширения и периферийным узлам. Изделие рассчитано на применение в рабочих станциях, универсальных персональных компьютерах и иных комплексах, суммарное энергопотребление которых соответствует возможностям источника с учетом инженерного резерва.
Технические характеристики
К параметрам, определяющим назначение ExeGate 650PPX, относятся:
- номинальная выходная мощность — 650 Вт,
- конструктивное исполнение — внутренний блок стандарта ATX,
- подключение к однофазной сети переменного тока,
- основные выходные линии постоянного напряжения +12, +5 и +3,3 В,
- дежурный канал +5 VSB для схем запуска и ожидания,
- сигнал Power Good для контроля готовности выходов,
- активное воздушное охлаждение встроенным вентилятором,
- кабельное питание системной платы, процессора, накопителей и плат расширения,
- металлический корпус с защитной, несущей и экранирующей функциями.
Принцип преобразования энергии
После подачи питания переменное напряжение проходит входную фильтрацию и выпрямление. Полученное высоковольтное постоянное напряжение поступает в импульсный преобразователь. Силовые ключи переключаются с высокой частотой, передавая энергию через трансформатор. На вторичной стороне формируются рабочие каналы, которые выпрямляются, сглаживаются дросселями и конденсаторами, а затем подаются к разъемам нагрузки. Контур обратной связи сопоставляет фактический уровень выходного напряжения с опорным значением и корректирует режим силового каскада. При изменении вычислительной нагрузки регулирование удерживает выходы в допустимом диапазоне. Входной фильтр ограничивает распространение коммутационных помех в сеть, а выходные фильтры уменьшают пульсации. Общие проводники замыкают рабочие токовые контуры и не заменяют защитное соединение корпуса с проводником PE. Алгоритм штатного запуска включает следующие процессы:
- формирование дежурного напряжения после подключения к сети,
- передачу материнской платой команды PS_ON,
- включение главных выходных каналов,
- контроль установившихся уровней напряжения,
- выдачу сигнала Power Good для запуска вычислительных узлов.
Особенности конструкции

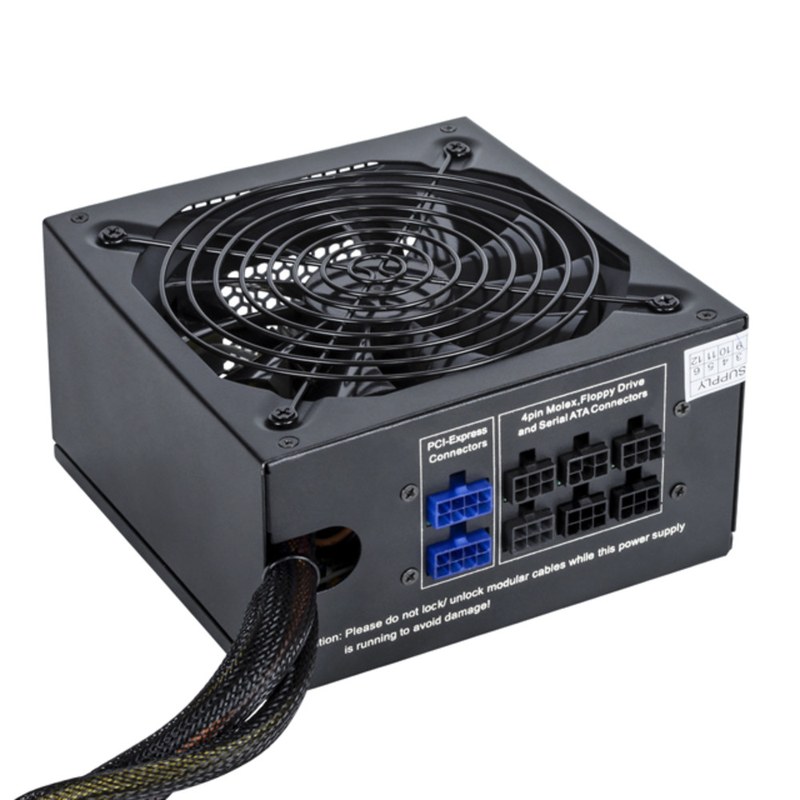

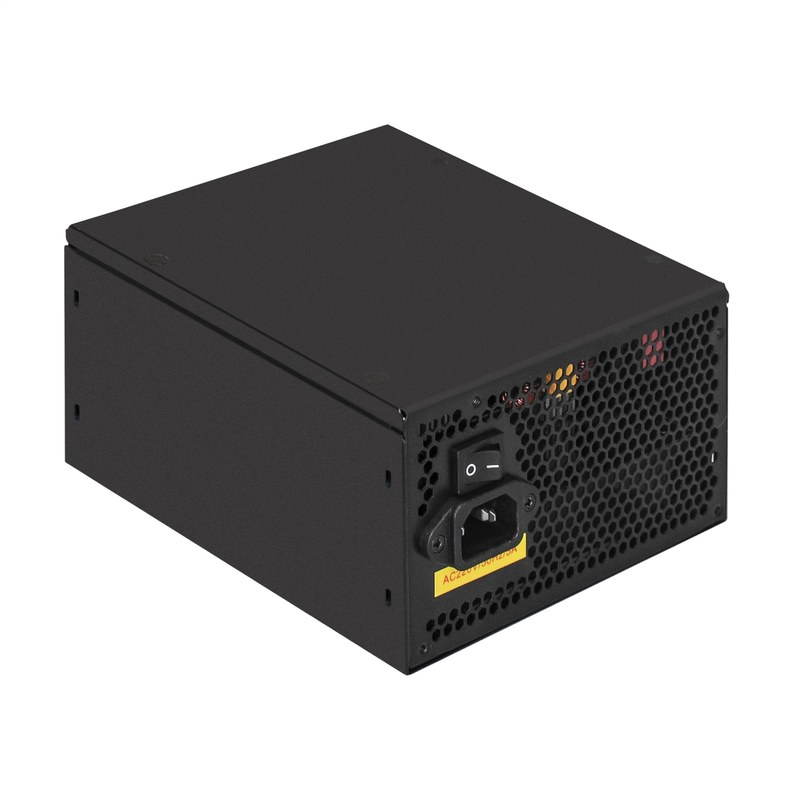

Компоненты ExeGate 650PPX размещены в металлическом кожухе типоразмера ATX. Перфорация формирует воздушный тракт, а вентилятор удаляет теплоту от полупроводников, магнитных компонентов, выпрямителей и конденсаторов. Радиаторы увеличивают площадь теплообмена нагруженных элементов. Корпус фиксирует детали, препятствует случайному прикосновению к внутренним цепям и ослабляет электромагнитное излучение преобразователя. Основные конструктивные элементы выполняют отдельные функции:
- печатная плата соединяет силовые и управляющие каскады,
- трансформатор передает энергию и обеспечивает гальваническое разделение,
- дроссели и конденсаторы подавляют высокочастотные пульсации,
- радиаторы отводят теплоту от компонентов с высоким рассеянием,
- вентилятор поддерживает принудительный воздухообмен,
- жгуты проводов распределяют ток между потребителями,
- стальное шасси защищает и экранирует внутренние узлы.
Подключение и расчет нагрузки
Монтаж начинают с проверки совместимости форм-фактора и посадочного места. Основной разъем соединяют с системной платой, отдельный кабель питания процессора — с гнездом возле преобразователя CPU. Накопители подключают предназначенными для них линиями, дискретную видеокарту — разъемами, предусмотренными ее изготовителем. Нельзя менять распиновку, использовать поврежденные переходники или подключать модульные кабели от посторонних источников. Расчет выполняют по максимальному, а не среднему потреблению процессора и графического адаптера. Дополнительно учитывают накопители, вентиляторы, контроллеры и устройства USB, питающиеся от системной платы. Резерв уменьшает вероятность просадки напряжения при переходных процессах. Чрезмерное завышение мощности само по себе не повышает надежность: важны допустимый ток линий, качество контактов, вентиляция и соответствие фактическому режиму. Перед вводом оборудования проверяют:
- соответствие параметров сети условиям эксплуатации,
- наличие исправного защитного проводника PE,
- полную посадку силовых разъемов и надежную фиксацию защелок,
- целостность изоляции и отсутствие натяжения кабелей,
- свободный проход воздуха через вентиляционные отверстия,
- запас по общей мощности и нагрузке отдельных каналов,
- устойчивость системы при продолжительной расчетной нагрузке.
Неплотный контакт повышает переходное сопротивление и вызывает локальный нагрев даже при допустимой суммарной мощности. Наиболее критичны соединения процессора и видеокарты, проводящие значительные токи. При запахе нагретой изоляции, нестабильном запуске, самопроизвольном отключении либо нетипичном шуме вентилятора эксплуатацию прекращают до диагностики цепи электропитания.
Таким образом, ExeGate 650PPX — ATX-блок питания мощностью 650 Вт, преобразующий сетевую энергию и распределяющий стабилизированные напряжения между компонентами вычислительного комплекса. Надежная работа определяется корректным расчетом каналов, качеством соединений, резервом для переходных режимов, исправным заземлением и нормативным тепловым состоянием. Компания «Олниса» осуществляет поставку ExeGate 650PPX и другого промышленного оборудования для комплектации профессиональных, инфраструктурных и прикладных систем.
