Блок питания ExeGate 400PPH: характеристики и возможности модели
ExeGate 400PPH представляет собой импульсный блок питания ATX номинальной мощностью 400 Вт. Он преобразует сетевое напряжение в стабилизированные линии постоянного тока для узлов настольного компьютера. Модель рассчитана на офисные станции, терминалы, кассовые узлы и специализированные ПК без мощной графики. Инженерная оценка охватывает общий номинал, распределение нагрузки между каналами и требования всех потребителей. Блок обеспечивает гальваническое разделение, фильтрацию, стабилизацию выходов и аварийное отключение. Конфигурацию согласовывают с электрическими пределами устройства, сохраняя запас мощности.
Технические характеристики
Модель устанавливается в совместимый отсек ATX. Номинал 400 Вт означает совокупную мощность при соблюдении лимитов линий. Канал +12 В питает процессорные преобразователи, двигатели накопителей и вентиляторы. Выходы +5 В и +3,3 В обслуживают логику, интерфейсные цепи и периферию. Дежурная линия поддерживает запуск и служебные функции при подключённой сети. К ключевым параметрам ExeGate 400PPH относятся:
- номинальная выходная мощность 400 Вт,
- форм-фактор ATX,
- основные выходные линии +12 В, +5 В и +3,3 В,
- наличие дежурного канала +5VSB,
- главный разъём питания системной платы формата 20+4 контакта,
- отдельная цепь питания центрального процессора,
- разъёмы для накопителей и периферийных устройств,
- принудительное воздушное охлаждение,
- работа от однофазной сети переменного тока.

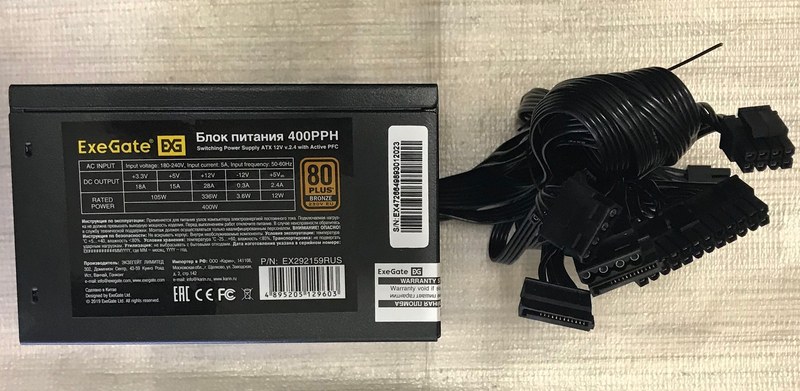

Токовые пределы каналов необходимо сверять с маркировкой экземпляра. Их нельзя заменять отношением 400 Вт к одному напряжению: изготовитель задаёт индивидуальные и совместные ограничения групп выходов. Критичен допустимый ток +12 В. Если расчётная нагрузка приближается к его пределу, ориентироваться только на общую мощность технически неверно.
Особенности конструкции

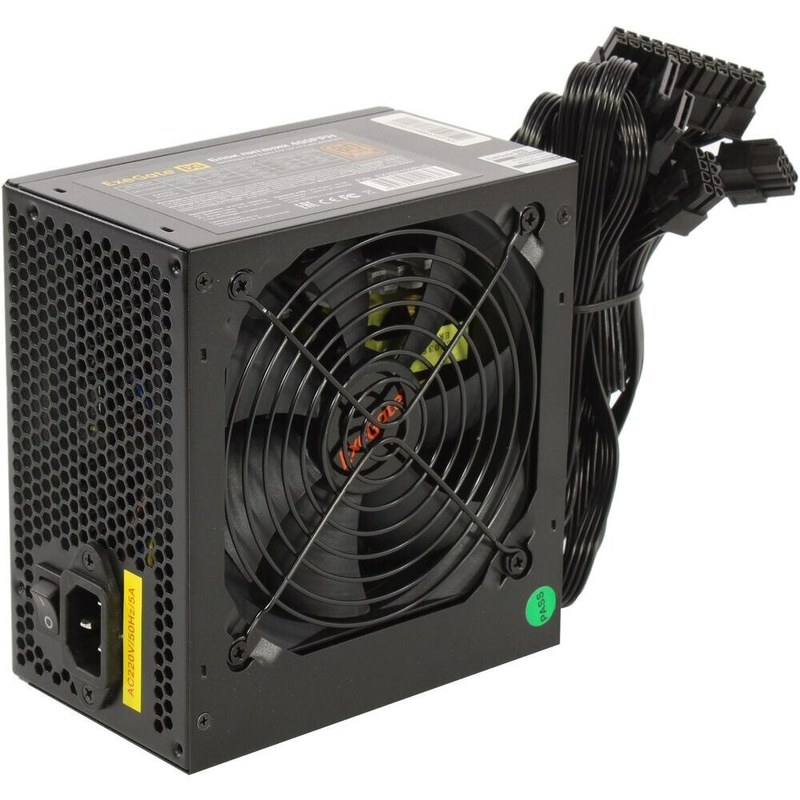

В металлическом корпусе размещена плата с входным фильтром, выпрямителем, высокочастотным преобразователем, трансформатором, вторичными цепями и обратной связью. Оболочка защищает элементы, экранирует помехи и направляет воздух через нагревающиеся зоны. Вентилятор отводит тепло от ключей, диодов, дросселей и трансформатора. Перекрытие решёток, пыль или остановка крыльчатки нарушают охлаждение даже при неполной нагрузке. Конструктивная схема включает следующие функциональные узлы:
- сетевой фильтр для ослабления высокочастотных помех,
- выпрямитель и накопительные конденсаторы первичной стороны,
- импульсный силовой каскад с высокочастотным трансформатором,
- вторичные выпрямительные и сглаживающие цепи,
- контур стабилизации с обратной связью,
- систему контроля аварийных электрических режимов,
- вентилятор и вентиляционные проёмы,
- несъёмные кабельные жгуты с унифицированными разъёмами.
Несъёмные кабели исключают переходные соединения на корпусе. Свободные ветви закрепляют вне зоны лопастей и воздушного потока. Ключи задают ориентацию разъёмов; избыточное усилие недопустимо. Несовпадение геометрии указывает на ошибочный выбор коннектора или его положения.
Принцип работы
Входной каскад подавляет кондуктивные помехи и выпрямляет сетевое напряжение. Силовые ключи создают высокочастотные импульсы, а трансформатор передаёт энергию на вторичную сторону и разделяет цепи. Далее сигнал выпрямляется и сглаживается дросселями и конденсаторами. Обратная связь сравнивает контролируемое напряжение с опорным уровнем и корректирует коммутацию ключей, компенсируя изменения сети и нагрузки. Последовательность включения соответствует логике ATX:
- при подключении сети активируется дежурный источник,
- материнская плата формирует управляющий сигнал запуска,
- преобразователь выводит основные каналы в рабочий режим,
- после стабилизации напряжений формируется сигнал готовности,
- системная плата снимает сброс и начинает загрузку,
- при команде выключения основные линии отключаются, а дежурная остаётся активной.
Архитектура ATX обеспечивает программное выключение, запуск кнопкой и пробуждение системы. Автоматика прерывает преобразование при коротком замыкании или перегрузке. После защитного отключения систему обесточивают, устраняют причину и лишь затем запускают повторно.
Расчёт нагрузки и совместимость
Расчёт суммирует потребление процессора, платы, памяти, накопителей, вентиляторов и внутренних устройств, учитывает пусковые токи и пики. Резерв уменьшает нагрев и исключает работу на пределе. Видеокарту устанавливают после проверки линии +12 В, штатного PCIe-разъёма и требований ускорителя. Переходники не повышают допустимую мощность проводов и силового каскада. Перед монтажом проверяют:
- соответствие габаритов блока посадочному месту корпуса,
- достаточность мощности и токового лимита линии +12 В,
- совместимость главного и процессорного разъёмов,
- число коннекторов для накопителей и периферии,
- длину кабелей с учётом трассировки внутри корпуса,
- исправность защитного заземления розетки,
- свободный доступ воздуха к вентиляционным решёткам.
Таким образом, ExeGate 400PPH — ATX-блок мощностью 400 Вт для ПК-систем умеренного потребления. Надёжность определяется распределением общей нагрузки, совместимостью разъёмов, запасом, вентиляцией и заземлением. Модель применима при соблюдении электрических ограничений. Компания «Олниса» поставляет ExeGate 400PPH и другое промышленное оборудование на территории России.
