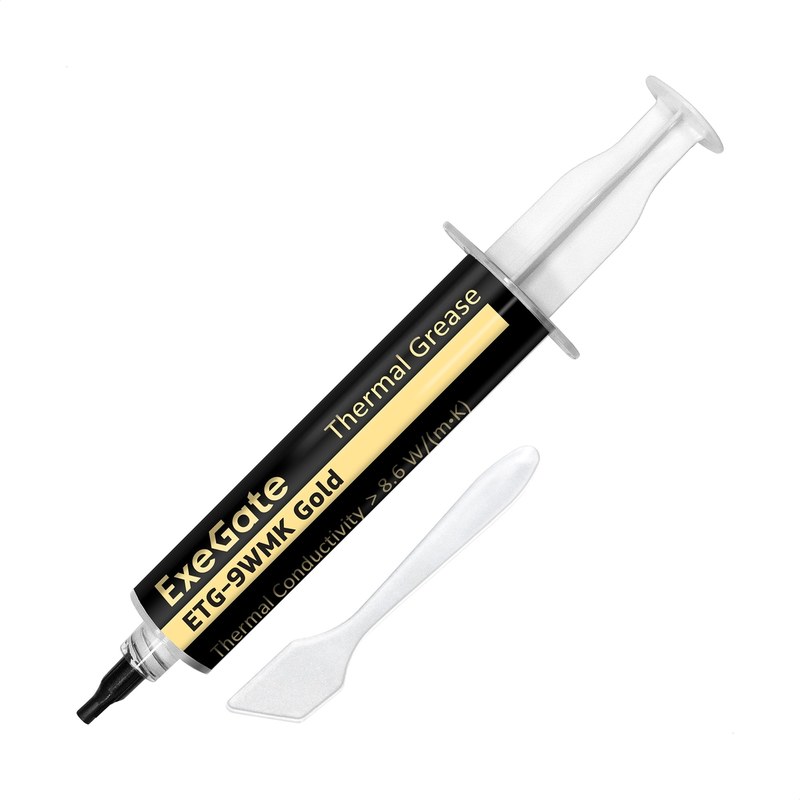

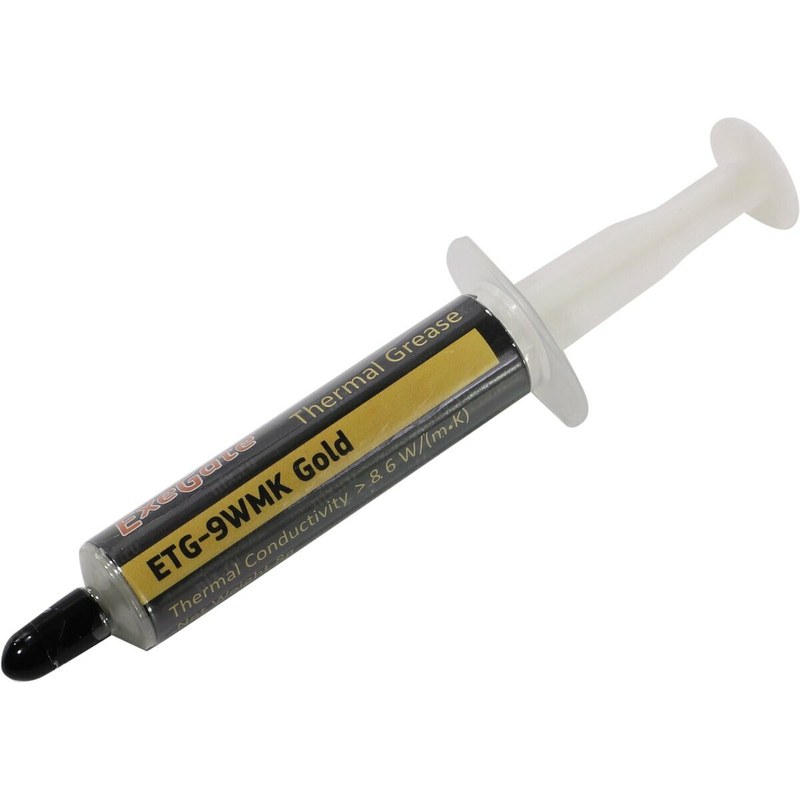

Термопрокладка ExeGate ETG-9WMK Gold — эффективный отвод тепла
ExeGate ETG-9WMK Gold служит пластичным термоинтерфейсом электронного компонента и радиатора. Его функция состоит в заполнении микронеровностей сопрягаемых плоскостей. Без пасты во впадинах остается воздух, повышающий контактное тепловое сопротивление. Термопаста вытесняет его и создает более однородный путь передачи энергии к охладителю. Модель применима для процессоров, графических кристаллов и элементов со съемным радиатором.
Ключевые характеристики
Они включают следующие параметры:
- тип материала — пластичный термоинтерфейс пастообразной формы,
- модельное обозначение — ExeGate ETG-9WMK Gold,
- заявленная теплопроводность — 9 Вт/(м·К),
- рабочая функция — заполнение микродефектов на границе компонента и радиатора,
- способ применения — нанесение тонким непрерывным слоем с последующим механическим прижимом,
- область контакта — твердые теплорассеивающие поверхности электронных компонентов и систем охлаждения,
- характер соединения — разъемный, допускающий демонтаж охладителя и замену интерфейсного слоя,
- критический параметр монтажа — минимальная достаточная толщина без воздушных включений.
Конструктивные особенности материала
Термопаста является дисперсной системой: связующая фаза обеспечивает распределение, а мелкодисперсный наполнитель формирует пути переноса энергии через контактный зазор. Состав должен растекаться под усилием крепления, удерживаться в рабочей зоне и сохранять однородность после нанесения. В отличие от термопрокладки паста не задает фиксированный зазор и не рассчитана на компенсацию значительной разницы высот. Ее применяют там, где плоскости почти соприкасаются, а заполнить требуется микроскопические дефекты. ETG-9WMK Gold не выполняет несущую или фиксирующую функцию: радиатор удерживается штатным крепежом.
Принцип работы
Плотно обработанные металлические поверхности при визуальном осмотре кажутся гладкими, однако реальная площадь их непосредственного соприкосновения существенно меньше номинальной. Между вершинами шероховатости остаются участки, заполненные воздухом, теплопроводность которого значительно ниже теплопроводности твердых наполнителей. После установки охладителя паста распределяется по рельефу, вытесняет воздушные включения и сокращает контактное сопротивление. Для плоского слоя его условное тепловое сопротивление описывается отношением R = d/(·A), где d — толщина, — теплопроводность, A — площадь контакта. Из зависимости следует инженерно важный вывод: увеличение толщины слоя повышает сопротивление, а рост площади и теплопроводности снижает его. В реальном узле к этому добавляются сопротивления границ раздела, поэтому равномерность прижима не менее значима, чем номинальное значение .
Подготовка и нанесение
Перед обслуживанием оборудование отключают от питания, снимают остаточный заряд и обеспечивают защиту чувствительных узлов от статического электричества. Старый интерфейс полностью удаляют с обеих поверхностей материалом, не оставляющим волокон. После очистки не должны сохраняться засохшие фрагменты, жир, пыль и следы растворителя. Пасту наносят в объеме, достаточном для покрытия рабочей зоны после прижима. Для небольшого теплораспределителя допустима центральная порция с распределением усилием крепления; для крупной или открытой поверхности предпочтительно контролируемое разнесение состава по площади. Конкретная схема определяется геометрией узла. Радиатор устанавливают без бокового сдвига, крепеж затягивают равномерно, соблюдая предусмотренную изготовителем последовательность.
Области применения
Ниже перечислены основные сферы применения компонента:
- центральные процессоры настольных и промышленных вычислительных систем,
- графические процессоры при разборной конструкции системы охлаждения,
- силовые транзисторы, стабилизаторы и преобразовательные модули с прижимным радиатором,
- контроллеры, одноплатные компьютеры и сетевое оборудование с активным охлаждением,
- светодиодные и иные электронные сборки, где конструкцией предусмотрен пастообразный интерфейс,
- лабораторные стенды для проверки температурных режимов электронных компонентов.
Таким образом, ExeGate ETG-9WMK Gold служит для уменьшения контактного теплового сопротивления в разборных системах охлаждения электронного оборудования. Заявленная теплопроводность 9 Вт/(м·К) сочетается с пастообразной формой, позволяющей заполнить микронеровности при минимальной толщине прослойки. Технический результат определяется подготовкой поверхностей, отсутствием воздушных полостей, равномерным прижимом и исправностью всего охлаждающего контура. Компания «Олниса» осуществляет поставку ExeGate ETG-9WMK Gold и другого промышленного оборудования.
