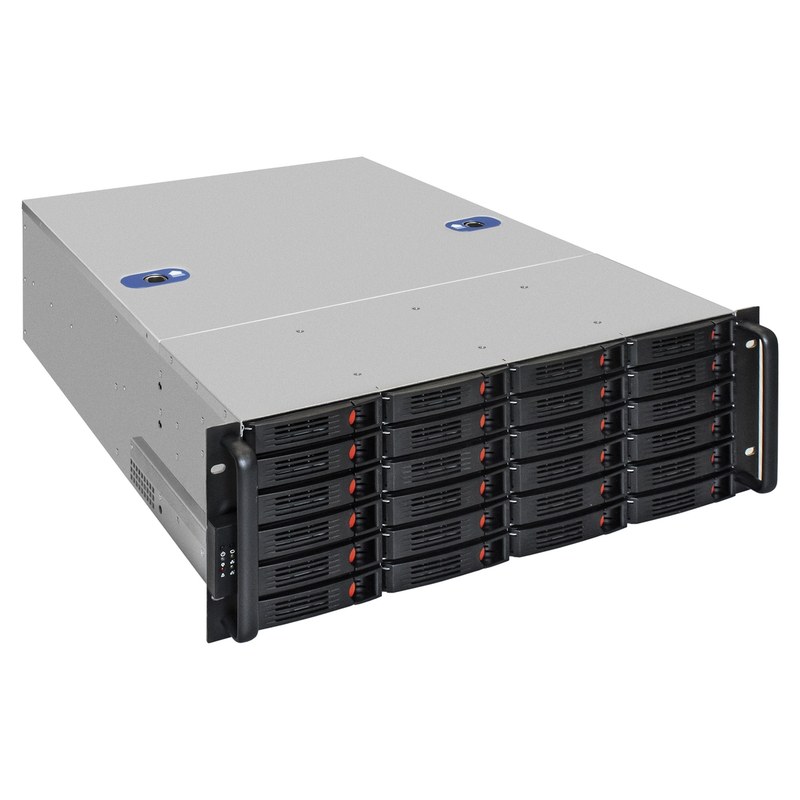

Серверный корпус ExeGate Pro 4U660-HS24 — надежная платформа для профессиональных систем

ExeGate Pro 4U660-HS24 является стоечным серверным корпусом высотой 4U и глубиной 660 мм для систем с развитой дисковой подсистемой. Шасси объединяет места для системной платы, адаптеров, источника питания, вентиляторов и двадцати четырех накопителей с фронтальным доступом. Его механические и теплотехнические параметры необходимо согласовывать со всеми компонентами сервера.

Технические характеристики

Ключевые характеристики ExeGate Pro 4U660-HS24:

• стоечное исполнение высотой 4U,
• глубина шасси 660 мм,
• фронтальная корзина на 24 накопителя с горячей заменой,
• подключение носителей через объединительную плату,
• поддержка системных плат в пределах предусмотренной монтажной зоны,
• размещение полноразмерных адаптеров при соблюдении габаритных ограничений,
• металлический каркас со съемными элементами доступа,
• установка в стандартную 19-дюймовую стойку,
• принудительное воздушное охлаждение внутренних узлов,
• фронтальный доступ к лоткам, органам управления и индикации.

Конструкция дисковой подсистемы

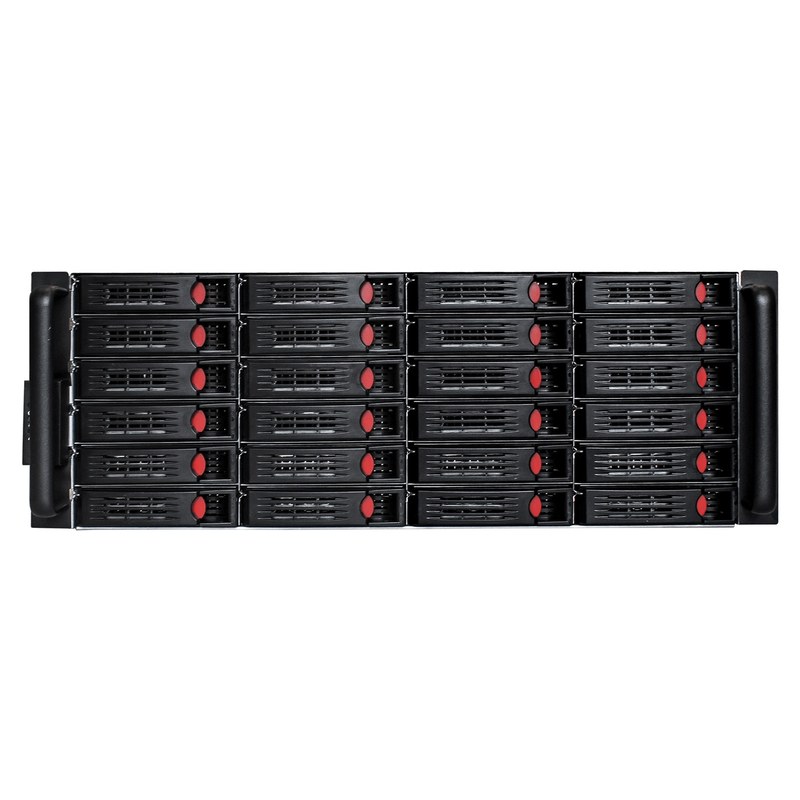

Передняя часть модели занята двадцатью четырьмя съемными лотками. Лоток фиксирует накопитель и направляет его к разъему объединительной платы. Горячая замена допускает физическое извлечение отказавшего диска без демонтажа шасси из стойки, однако выполнение операции при работающем сервере зависит также от контроллера, носителя, драйвера и конфигурации массива. Если любой элемент тракта не поддерживает необходимый режим, замену выполняют после штатной остановки системы. Объединительная плата сокращает число разрозненных соединений в передней зоне и формирует организованный интерфейс между дисками и контроллером. При выборе кабелей учитывают реальные типы портов на обоих устройствах, скорость линий, длину трассы и наличие служебных сигналов. Совпадение формы разъема не гарантирует полной совместимости: SAS-накопителю необходим SAS-контроллер, а возможность работы SATA-устройств определяется спецификацией контроллера. Для массива рассчитывают число физических каналов, пропускную способность, полезную емкость и время восстановления после отказа.

Компоновка системных компонентов

Высота 4U допускает установку крупных радиаторов и полноразмерных плат. Кабели укладывают вне воздушных проходов. При комплектации согласовывают следующие элементы:

• системную плату и точки ее крепления,
• процессорные охладители и доступную высоту,
• дисковый контроллер и количество каналов,
• сетевые или вычислительные адаптеры и интерфейсы слотов,
• источник питания требуемого исполнения и мощности,
• вентиляторы, их разъемы и алгоритм регулирования,
• кабели передачи данных, питания и индикации.

Мощность источника определяют по пиковому потреблению всех компонентов. Для жестких дисков отдельно учитывают стартовый ток: одновременная раскрутка устройств создает повышенную нагрузку. Поочередный запуск носителей уменьшает бросок тока, если его поддерживают контроллер, корзина и диски.

Охлаждение и воздушный баланс

Плотная фронтальная корзина обладает заметным аэродинамическим сопротивлением. Воздух должен проходить через накопители, вентиляторную зону, процессорные радиаторы и адаптеры, затем удаляться к задней части стойки. Эффективность определяется статическим давлением вентиляторов, температурой на входе, заполнением лотков и свободой выпускных отверстий. Пустые позиции закрывают совместимыми заглушками, поскольку открытые проемы способны создать короткий маршрут потока в обход установленных дисков. После сборки сервер испытывают при одновременной вычислительной и дисковой нагрузке. Контролируют температуру процессоров, накопителей, контроллера и памяти. Локальный перегрев указывает на необходимость изменить укладку кабелей или направление потока.

Области применения

Модель ориентирована на системы, которым необходима высокая плотность локального хранения при сохранении удобного сервисного доступа. Основные варианты применения:

• файловые серверы предприятий,
• узлы резервного копирования и архивирования,
• серверы видеонаблюдения,
• платформы виртуализации с локальными массивами,
• вычислительные станции с несколькими адаптерами,
• хранилища производственных и лабораторных данных,
• инфраструктурные серверы с RAID-массивами.

Таким образом, ExeGate Pro 4U660-HS24 служит конструктивной основой стоечного сервера с двадцатью четырьмя фронтально обслуживаемыми накопителями. Формат 4U облегчает размещение производительных компонентов, а глубина 660 мм позволяет сформировать емкую конфигурацию без чрезмерно длинного шасси. Надежность готовой системы определяется согласованием платы, контроллера, корзины, кабелей, питания и охлаждения. Компания «Олниса» осуществляет поставку серверного корпуса ExeGate Pro 4U660-HS24 и другого промышленного оборудования на территории России.
