Токоизмерительные клещи Fluke Clamps — точный контроль электрических параметров
Токоизмерительные клещи Fluke применяются для диагностики силовых и распределительных цепей без разрыва проводника. Прибор охватывает токоведущую жилу магнитопроводом и преобразует её поле в электрический сигнал. Линейка включает приборы для переменного тока, универсальные AC/DC-устройства, решения с гибким датчиком и средства контроля утечек. Исполнение выбирают по диапазону, категории перенапряжения, диаметру охвата, погрешности и составу диагностических функций.
Принципы преобразования тока

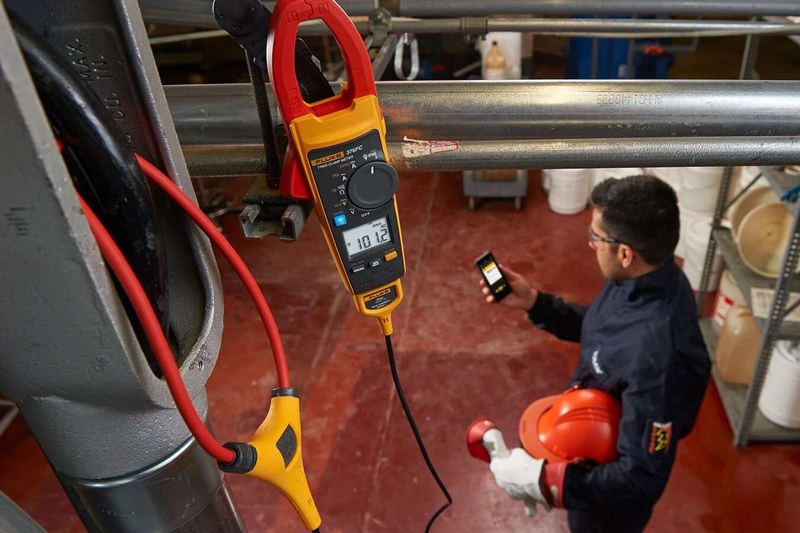

В клещах для переменного тока используется трансформаторный принцип. Замкнутый сердечник образует магнитопровод, первичной обмоткой служит охваченная жила, а вторичная формирует пропорциональный сигнал. Постоянная составляющая таким преобразователем не регистрируется. В моделях AC/DC устанавливается датчик Холла, реагирующий на постоянное и переменное магнитное поле. Перед контролем постоянного тока выполняют установку нуля, поскольку остаточная намагниченность, внешние поля и температурный дрейф искажают показание. Гибкие датчики работают по принципу катушки Роговского. Разъёмная петля охватывает шину или пучок проводников там, где жёсткие губки невозможно разместить. Она воспринимает изменение магнитного потока, поэтому применяется для переменного тока, а электронный интегратор восстанавливает масштаб сигнала. Проводник располагают ближе к центру петли, замок удаляют от соседних шин. Несоблюдение геометрии охвата увеличивает дополнительную погрешность.
Технические характеристики
При оценке пригодности клещей Fluke учитывают взаимосвязанные метрологические и эксплуатационные параметры:
- диапазон переменного и, при наличии соответствующего датчика, постоянного тока,
- базовую погрешность, разрешение отсчёта и частотную полосу канала,
- способ обработки сигнала — средневыпрямленное либо истинное среднеквадратическое значение True RMS,
- максимальный диаметр проводника или размер шины, допускаемый раскрытием губок,
- категорию измерений CAT III или CAT IV и предельно допустимое напряжение,
- диапазоны напряжения, сопротивления, частоты, ёмкости и температуры,
- наличие фильтра нижних частот, режима пускового тока, фиксации показаний, регистрации минимумов и максимумов,
- совместимость с гибким пробником и коэффициент пересчёта его сигнала,
- степень защиты корпуса, рабочую температуру и требования к питанию.
True RMS требуется при обследовании частотно-регулируемых приводов, импульсных источников питания и других нелинейных нагрузок. Форма тока в таких цепях отличается от синусоиды, из-за чего средневыпрямленный алгоритм создаёт методическую ошибку. Обозначение True RMS не отменяет ограничений по полосе частот, пик-фактору и верхнему пределу: контролируемый сигнал должен находиться в нормированном диапазоне конкретной модели.
Конструктивное исполнение
Жёсткий измерительный узел состоит из двух половин ферромагнитного сердечника, шарнира, возвратной пружины и курка раскрытия. Рабочие поверхности губок должны смыкаться полностью: зазор, металлическая пыль или деформация усиливают рассеяние поля и ухудшают повторяемость. Корпус образует защитный барьер между рукой и зоной охвата. Органы управления позволяют выбрать функцию и зафиксировать результат, не приближаясь к неизолированным частям установки.
Алгоритм измерения

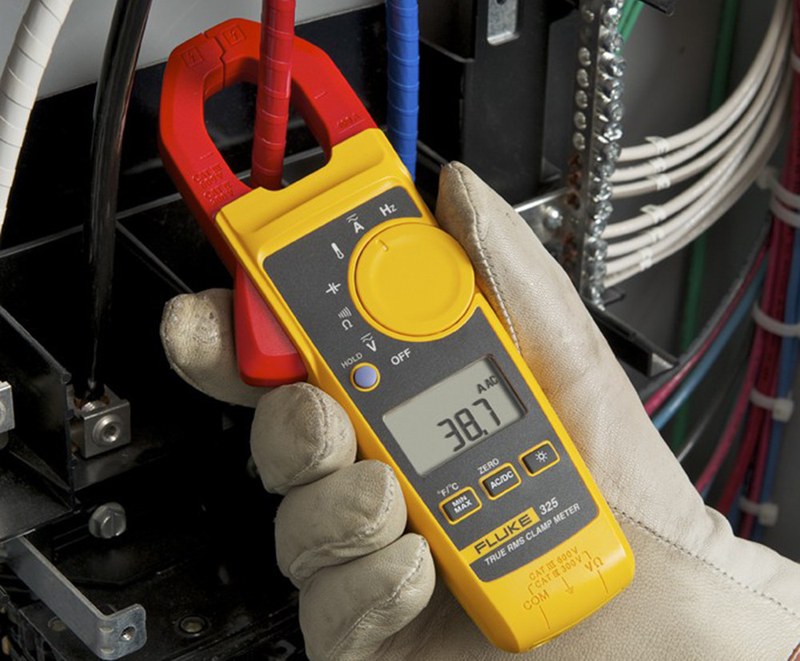

До работы осматривают корпус, губки, изоляцию щупов и разъёмы, затем подтверждают исправность на заведомо действующем источнике. Для измерения нагрузки охватывают одну жилу. Если поместить в окно фазный и обратный проводники, их поля взаимно компенсируются, а дисплей покажет разность токов. Такой приём применяют при поиске утечки, однако он не заменяет специализированный прибор, когда ожидаемое значение ниже разрешения и нормированного диапазона клещей. Измерительная процедура включает следующие операции:
- выбор функции, рода тока и предела до приближения к токоведущим частям,
- установку нуля в режиме постоянного тока при закрытых губках,
- размещение одного проводника в центре полностью замкнутого магнитопровода,
- исключение контакта губок с соседними шинами, клеммами и оголёнными деталями,
- ожидание стабилизации отсчёта и применение Hold при затруднённом обзоре,
- сопоставление результата с режимом нагрузки и допустимой неопределённостью,
- повторную проверку прибора, если отсутствие тока связано с безопасностью работ.
Таким образом, клещи Fluke обеспечивают контроль тока без разъединения цепи и совмещают охват проводника с функциями электрической диагностики. Достоверность результата зависит от соответствия прибора задаче, выбора метода AC или AC/DC, учёта полосы частот, диапазона, категории перенапряжения и геометрии датчика. Регламентированный осмотр, корректное размещение жилы и соблюдение ограничений позволяют применять оборудование в энергетике, промышленной автоматике, электроприводе и распределительных системах. Компания «Олниса» осуществляет поставку токоизмерительных клещей Fluke и другого промышленного оборудования.
