Анализатор качества электроэнергии Fluke 434 II — комплексная диагностика электросетей

Fluke 434 II — переносной анализатор параметров однофазных и трехфазных сетей, применяемый для поиска причин технологических нарушений и оценки энергетических потерь в условиях эксплуатации. Прибор синхронно регистрирует напряжения и токи, вычисляет мощность, частоту и несимметрию, фиксирует кратковременные события. Полученные данные позволяют сопоставлять состояние питания с режимом работы электроприводов, трансформаторов и электронной нагрузки.

Измерительные возможности

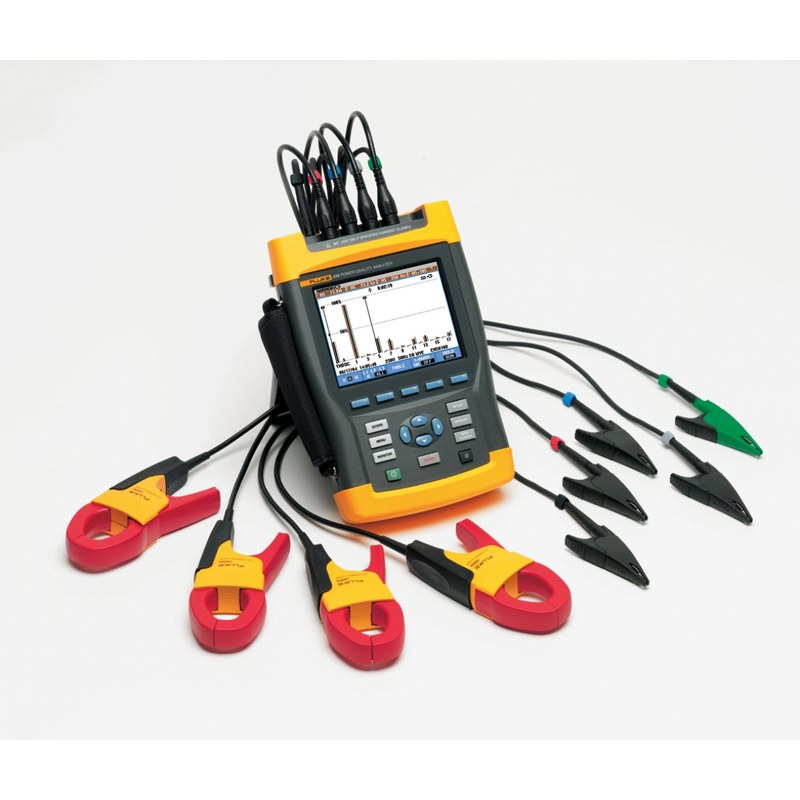

Fluke 434 II имеет четыре входа напряжения и четыре токовых канала, поэтому три фазы и нейтраль контролируются без перестановки цепей. Поддерживаются однофазные и типовые трехфазные схемы с нейтралью либо без нее. До регистрации задают конфигурацию сети, номинальное напряжение и параметры токовых датчиков. Подключение проверяют по векторной диаграмме и значениям каналов. К основным контролируемым величинам относятся:

• действующие и пиковые значения фазных и линейных напряжений,
• токи фаз и нейтрального проводника,
• частота питающей сети,
• активная, реактивная и полная мощность,
• активная и реактивная энергия,
• коэффициент мощности и коэффициент смещения,
• гармонические составляющие напряжения и тока,
• суммарные коэффициенты гармонических искажений,
• несимметрия напряжений и токов,
• пусковой ток и длительность переходного режима.

Контроль качества электроэнергии

При регистрации прибор отслеживает установившиеся показатели и выходящие за заданные пределы события. Просадки, перенапряжения и прерывания распознаются по среднеквадратическому напряжению; их начало и длительность заносятся в журнал. Одновременная запись токов помогает связать отклонение с питающей стороной либо изменением нагрузки. Режим мониторинга группирует результаты по контролируемым параметрам. Анализ охватывает следующие нарушения:

• провалы напряжения при пуске мощных потребителей,
• кратковременные и длительные повышения напряжения,
• полные либо частичные перерывы электроснабжения,
• быстрые изменения установившегося уровня,
• гармонические и интергармонические искажения,
• частотные отклонения,
• несимметрию трехфазной системы,
• чрезмерный ток в нейтральном проводнике.

Принцип регистрации и обработки

Входные сигналы оцифровываются и обрабатываются синхронно с сохранением временной связи между фазами, током и напряжением. Рассчитываются текущие, минимальные, максимальные и средние значения; события получают метки времени. Тренд показывает изменение нагрузки, осциллограмма — форму сигнала, а спектр — гармоники, вызывающие дополнительный нагрев кабелей, двигателей и трансформаторов. Интервал усреднения и пороги выбирают по задаче: короткий интервал детализирует переменные процессы, продолжительный уменьшает массив при многосуточном наблюдении. Единая временная шкала позволяет разбирать остановки преобразователей, срабатывания защит и нестабильность автоматики.

Конструкция и эксплуатационная защита

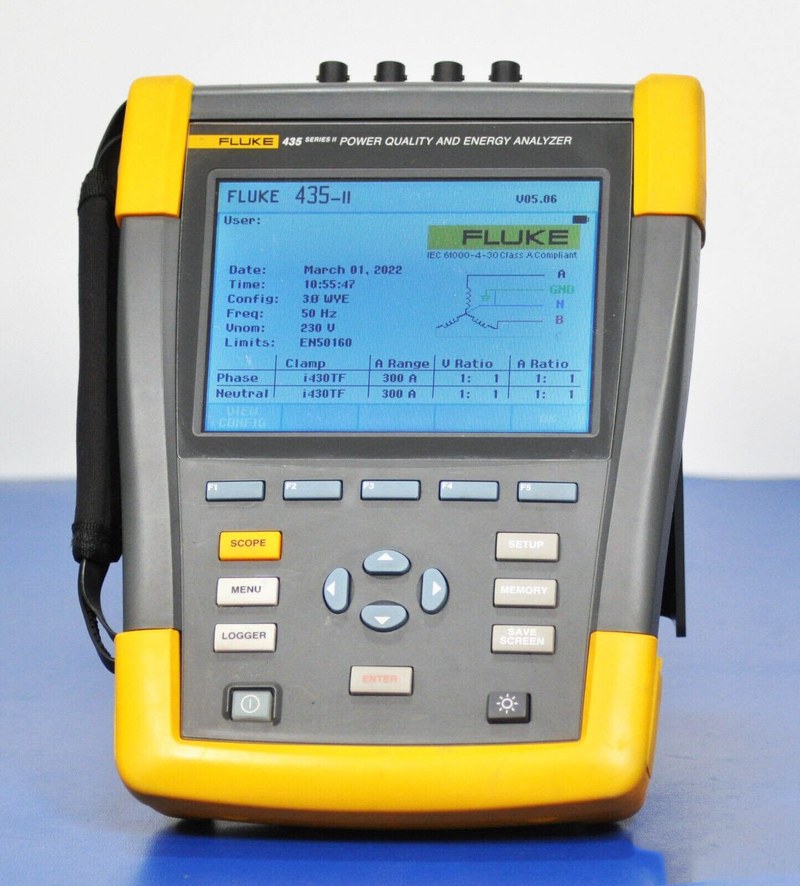

Корпус рассчитан на выездные измерения возле распределительных щитов. Цветной экран отображает осциллограммы, векторную диаграмму, спектры, таблицы и тренды. Клавиатурой можно пользоваться в защитных перчатках, автономное питание не требует подключения к обследуемой цепи. Записи сохраняются на карте памяти и передаются на компьютер. Эксплуатационно значимые особенности включают:

• категорию электробезопасности CAT IV 600 В и CAT III 1000 В,
• гальванически развязанные входы напряжения,
• одновременное подключение четырех токовых датчиков,
• цветовое обозначение проводов и измерительных каналов,
• питание от аккумуляторной батареи,
• сохранение настроек, трендов, событий и экранных кадров,
• интерфейс обмена данными с персональным компьютером,
• компактное исполнение для переносного применения.

Допустимую область подключения определяет категория компонента измерительной сборки с наименьшими показателями. До работы проверяют провода, наконечники и датчики. Цепи монтируют при снятом напряжении, когда это возможно; действующая установка требует регламентированных средств защиты.

Практическое применение

Fluke 434 II применяют при испытаниях распределительных систем, энергетических обследованиях, диагностике отказов и проверке питания электродвигателей и преобразователей. Прибор выявляет загрузку фаз, ток нейтрали, режим компенсации реактивной мощности и результат изменений сети. Контроль на вводе характеризует объект в целом, а измерение возле потребителя локализует источник искажений. Типовой порядок работы включает:

• изучение схемы и определение безопасной точки контроля,
• выбор схемы сети и коэффициентов токовых датчиков,
• подключение защитного проводника, напряжений и токовых каналов,
• проверку направления датчиков и чередования фаз,
• задание номинала, пределов событий и интервала усреднения,
• запуск регистрации на период, охватывающий характерный цикл нагрузки,
• сопоставление трендов, событий, спектров и режима оборудования,
• архивирование результатов с указанием места и времени измерения.

Таким образом, Fluke 434 II объединяет многоканальную регистрацию электрических величин, анализ нарушений качества питания и расчет составляющих энергетических потерь. Его применение дает инженеру согласованный массив данных для выявления просадок, перегрузок, гармонических искажений, несимметрии и неэффективных режимов потребления. Достоверность выводов обеспечивается корректной схемой подключения, обоснованными пределами событий и достаточной продолжительностью наблюдения. Компания «Олниса» осуществляет поставку анализатора Fluke 434 II и другого промышленного измерительного оборудования по территории России.
