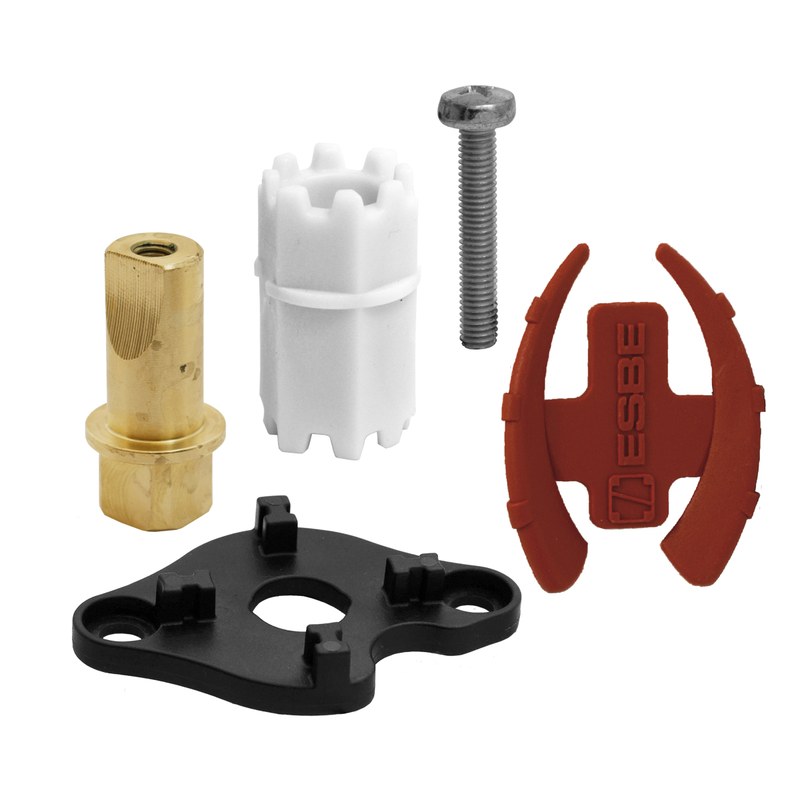

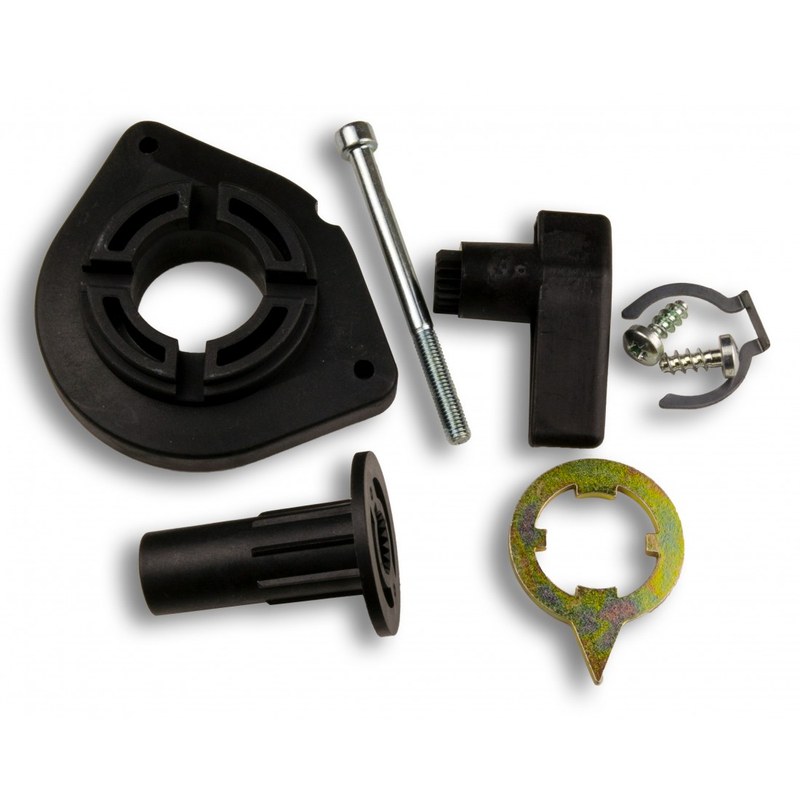

Адаптер ESBE — надежное соединение элементов регулирующей арматуры

Адаптер ESBE представляет собой механический элемент для сопряжения электропривода с регулирующим или смесительным клапаном. Его функция состоит в передаче вращающего момента от привода к штоку или оси запорного органа без изменения кинематической схемы. В инженерных системах адаптер применяют при необходимости переходного соединения привода и клапана. Правильная установка исключает люфт, перекос и локальные перегрузки, влияющие на стабильность регулирования.

Функциональная роль

Адаптеры ESBE работают как часть узла автоматизации трубопроводной арматуры. Они обеспечивают механическую совместимость компонентов. Через переходную деталь передаётся крутящий момент, а положение выходного вала синхронизируется с положением регулирующего элемента клапана. Исполнения различаются посадочной геометрией и способом фиксации. Основные функции адаптера:

• передача вращающего момента от электропривода к оси клапана,
• согласование посадочных размеров соединяемых элементов,
• центровка привода относительно оси регулирующего органа,
• ограничение относительного смещения деталей при циклической работе,
• сохранение стабильного соединения при операциях открытия и закрытия.

Технические характеристики

При выборе адаптера учитывают механику сопряжения. Важны форма и размер приводного вала, допустимый угол поворота, способ крепления, осевая высота и соответствие монтажной платформе. Деталь должна передавать рабочий момент без деформации и роста зазоров. К значимым параметрам относятся:

• совместимость с конкретной серией клапана и электропривода,
• тип посадки на вал или шток,
• форма внутреннего и наружного профиля соединения,
• допустимый передаваемый крутящий момент,
• геометрическая высота переходного узла,
• способ механической фиксации,
• допустимый рабочий угол поворота,
• стойкость материала к циклическим нагрузкам.

Конструктивное исполнение

Типовая конструкция адаптера содержит минимальное число деталей и рассчитана на жёсткое сопряжение без промежуточных подвижных звеньев. Центральная часть воспринимает момент от привода. Посадочная геометрия должна соответствовать профилю вала: несовпадение формы или размера вызывает неравномерное распределение усилия. Фиксаторы удерживают переходную деталь от осевого смещения. Критично соблюдение соосности. При смещении осей возникают дополнительные радиальные нагрузки, ускоряющие износ посадочных поверхностей, увеличивающие люфт и нагрузку на редуктор. Монтажная схема должна сохранять проектное положение деталей без изгиба кронштейнов и механического поджатия корпуса привода.

Принцип работы

После получения управляющей команды выходной вал электропривода поворачивается на заданный угол. Адаптер принимает созданный момент и передаёт его на ось клапана. При жёстком соединении угловое перемещение обоих элементов происходит синхронно. Команда автоматики преобразуется в изменение положения регулирующего органа, а затем — расхода или направления потока среды. Рабочая последовательность:

• формирование управляющей команды,
• создание вращающего момента на выходном валу,
• передача усилия через адаптер без изменения передаточного отношения,
• поворот оси клапана на требуемый угол,
• удержание механического положения до следующей команды.

Точность передачи зависит от суммарного люфта. Зазор между адаптером и валом может вызывать задержку реакции клапана при смене направления вращения. Для смесительных контуров это существенно, поскольку повторяемость положения регулирующего органа влияет на стабильность теплового и гидравлического режима.

Эксплуатационные особенности

Адаптер не содержит электрических компонентов и не требует отдельного управления, однако его состояние учитывают при обслуживании узла. Признаками износа являются увеличение люфта, следы проворачивания на посадочных гранях, деформация фиксатора и нестабильность передачи движения. Изношенный элемент способен нарушить позиционирование клапана даже при исправном приводе. Адаптер может применяться при модернизации автоматики, когда клапан сохраняется, а исполнительный механизм заменяется на совместимое устройство. Переходная деталь сохраняет кинематическую связь без изменения корпуса клапана и трубопроводной обвязки. Совместимость определяется точными размерами соединения и требованиями конкретных серий ESBE.

Таким образом, адаптер ESBE является механически значимым элементом автоматизированной трубопроводной арматуры. Он обеспечивает передачу крутящего момента, соосность и согласование посадочных параметров между приводом и клапаном. Надёжность работы зависит от точности геометрии, соответствия профилей, фиксации и отсутствия перегрузок. Корректное применение адаптера сохраняет расчётную кинематику механизма и стабильность позиционирования регулирующего органа при длительной эксплуатации. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE, включая компоненты для приводных узлов трубопроводной арматуры. Поставка предназначена для промышленных, инженерных и инфраструктурных систем, в которых применяются совместимые элементы ESBE.
