Мультиметр Fluke 15B MAX-01 CN — точная диагностика электрических цепей

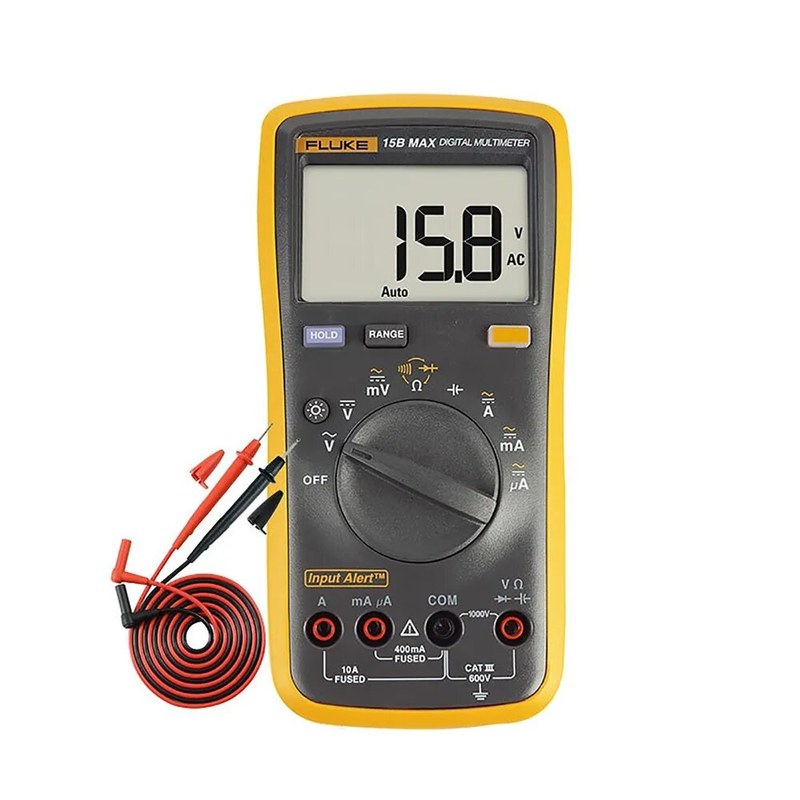

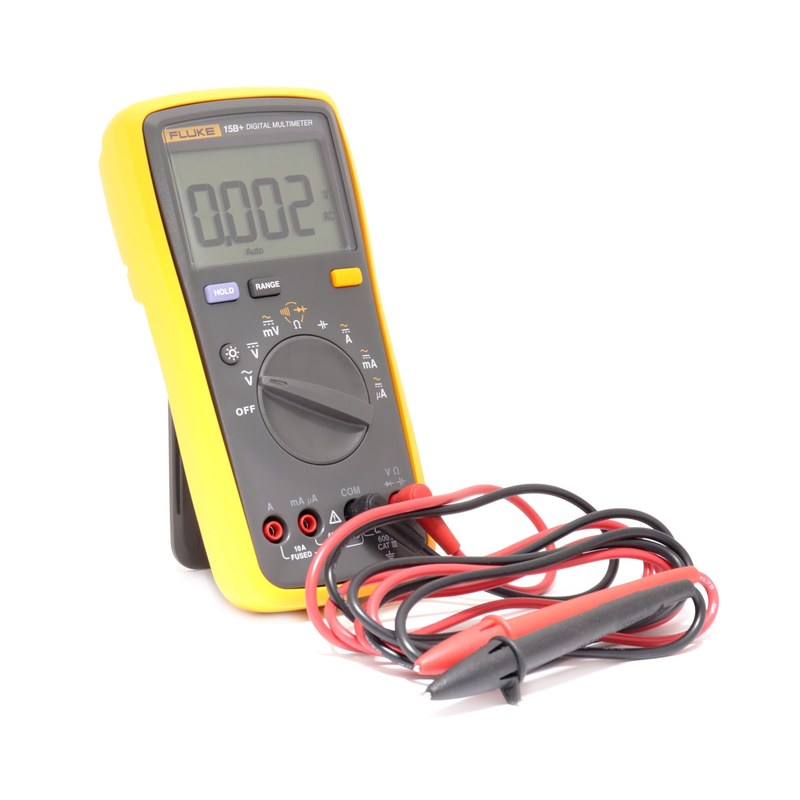

Fluke 15B MAX-01 CN — переносной цифровой мультиметр для проверки электрических цепей, силового оборудования, распределительных щитов и узлов промышленной автоматики. Прибор объединяет измерение постоянного и переменного напряжения, тока, сопротивления, емкости и частоты, а также режимы прозвонки и контроля полупроводниковых переходов. Такой набор позволяет использовать одну измерительную платформу при вводе установок в эксплуатацию, регламентном обслуживании и локализации неисправностей.

Измерительные функции

Режим выбирается поворотным переключателем, дополнительные операции активируются кнопками. Цифровая индикация отображает величину, полярность, единицы и состояние выбранной функции. Автоматический диапазон удобен при неизвестном уровне сигнала, а ручная фиксация исключает переключения возле границы диапазонов. Основные измерительные возможности:

• постоянное и переменное напряжение до 1000 В при соблюдении допустимой категории цепи,
• постоянный и переменный ток через предусмотренные токовые входы,
• электрическое сопротивление до десятков мегаом,
• емкость конденсаторов и частота периодического сигнала,
• непрерывность соединения со звуковой индикацией,
• проверка диода по прямому падению напряжения.

Принцип работы

Сигнал поступает через входные гнезда на защитный узел и измерительную цепь. Делитель напряжения, токовый шунт либо источник испытательного тока формирует уровень для аналого-цифрового преобразователя. Контроллер обрабатывает отсчет и выводит рассчитанное значение на жидкокристаллический экран. Для переменной величины достоверность зависит от частоты и формы сигнала в пределах возможностей измерительного тракта. В режиме сопротивления прибор подает на обесточенный объект малый тестовый ток. При измерении емкости оценивается процесс заряда компонента. Диодный тест определяет прямое падение напряжения, а прозвонка сравнивает сопротивление с заданным порогом и включает звуковой сигнал. Эти функции нельзя применять к цепи под напряжением: внешняя энергия искажает результат и способна повредить мультиметр.

Конструкция и входная защита

Корпус приспособлен к переносной эксплуатации и удержанию одной рукой. Защитная оболочка повышает стойкость к повседневным механическим воздействиям, крупный селектор допускает работу в перчатках, а подсветка улучшает читаемость в шкафах. Раздельные гнезда общего провода, измерения напряжения и сопротивления, миллиамперного и амперного каналов разграничивают сигнальные маршруты. Конструктивные элементы прибора:

• жидкокристаллический дисплей с обозначениями режимов,
• поворотный переключатель измерительных функций,
• кнопки управления диапазоном и удержанием показания,
• защищенные разъемы измерительных проводов,
• предохранители токовых цепей,
• элементы ограничения энергии перенапряжения,
• автономное питание с индикацией разряда батареи,
• защитный корпус для цеховой и полевой работы.

Предохранители уменьшают последствия ошибочного подключения токового канала, но не отменяют соблюдения входных пределов. Перед вскрытием корпуса прибор отсоединяют от объекта и удаляют щупы. Для замены используют только элементы требуемого типа, номинала, быстродействия и отключающей способности. Проволочная перемычка или неподходящий предохранитель нарушает расчетную систему защиты.

Требования электробезопасности

Максимальное отображаемое напряжение не является единственным критерием пригодности. Категория CAT отражает ожидаемую энергию импульсных перенапряжений в точке сети. Для Fluke 15B MAX предусмотрена категория CAT III 600 В; ее сопоставляют с местом работы, номинальным напряжением и маркировкой принадлежностей. Безопасный предел комплекта определяется компонентом с наименьшим рейтингом. Перед подключением осматривают корпус, изоляцию проводов и защитные упоры щупов. Затем проверяют мультиметр на заведомо действующем источнике, исследуют требуемую цепь и повторно подтверждают работоспособность на том же источнике. Такая последовательность снижает вероятность ошибочного вывода об отсутствии опасного потенциала. Правила выполнения операций:

• черный провод устанавливают в общий разъем COM,
• красный провод подключают к гнезду выбранной функции,
• напряжение измеряют параллельно участку цепи,
• ток измеряют последовательным включением в разрыв,
• сопротивление, емкость и диоды проверяют после снятия напряжения,
• накопительные элементы предварительно разряжают безопасным способом,
• после измерения тока красный провод возвращают в гнездо напряжения.

Применение Fluke 15B MAX-01 CN

В распределительном оборудовании мультиметр служит для контроля силовых и управляющих напряжений, проверки коммутационных цепей, оценки сопротивления обмоток и поиска нарушенных соединений. В автоматике им исследуют питание датчиков, дискретные линии, релейные выходы и пассивные компоненты. Токовый режим позволяет определить потребление нагрузки, если разрыв допустим, а ожидаемое значение не превышает предел входа. На достоверность влияют качество контакта, электромагнитные помехи, температура, заряд батареи и корректность выбранной функции. Перед точной работой прибор выдерживают в условиях измерения, очищают контактные поверхности и обеспечивают стабильное соединение. Показание сравнивают с номиналом, допуском объекта, основной погрешностью мультиметра и разрешением диапазона. Метрологические свойства подтверждают по принятой на предприятии процедуре периодической проверки или калибровки.

Таким образом, Fluke 15B MAX-01 CN является ручным мультиметром для электротехнических измерений в производственных, монтажных и сервисных задачах. Прибор контролирует напряжение, ток, сопротивление, емкость, частоту, диоды и непрерывность цепи. Его безопасное применение требует соблюдения входных пределов, правильной схемы подключения и учета погрешности выбранного диапазона. Рабочие условия учитываются. Компания «Олниса» осуществляет поставку мультиметров Fluke и другого промышленного оборудования.
