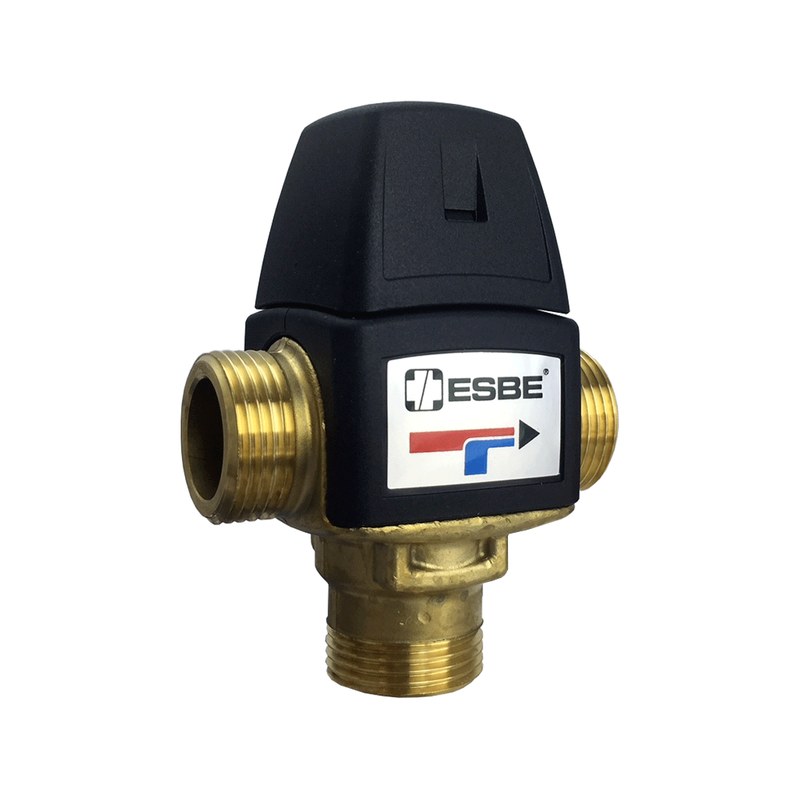

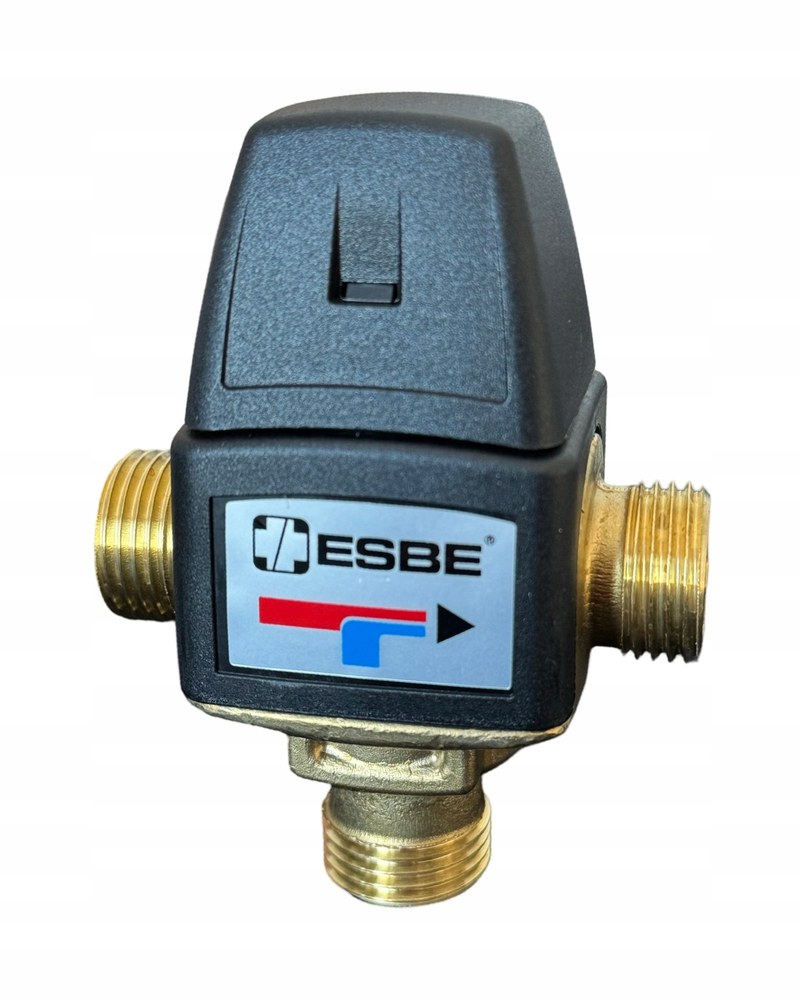

Термостатический смесительный клапан ESBE VTA322 — точное регулирование температуры воды

ESBE VTA322 относится к термостатическим смесительным клапанам, применяемым в системах горячего водоснабжения. Клапан автоматически смешивает горячий и холодный потоки, поддерживая заданную температуру на выходе. Электропитание не требуется: встроенный термочувствительный элемент механически изменяет соотношение проходных сечений входных каналов. Схема обеспечивает автономное ограничение температуры.

Технические характеристики

VTA322 выполнен по трехходовой схеме: два патрубка служат для подачи горячей и холодной воды, третий — для отвода смешанного потока. Рабочие значения зависят от исполнения, присоединительного размера и температурного диапазона. Учитывают следующие параметры:

• термостатический принцип регулирования без электропривода и контроллера,
• ручная установка требуемой температуры в пределах диапазона модификации,
• автоматическое изменение доли горячей и холодной воды при отклонении температуры смеси,
• резьбовые присоединения для включения в трубопроводный узел,
• коррозионно-стойкий металлический корпус,
• работа при переменном расходе в пределах пропускной способности выбранного типоразмера,
• отсутствие потребления электрической энергии.

Особенности конструкции

В корпусе объединены три гидравлических канала и внутренний регулирующий механизм. Термочувствительный элемент воспринимает температуру смешанной воды непосредственно в зоне, связанной с выходным потоком. Его перемещение передается затвору, который изменяет проходные сечения горячего и холодного каналов в противоположных направлениях. При повышении температуры уменьшается поступление горячей воды и увеличивается доля холодной; при снижении температуры процесс развивается в обратной последовательности. Конструкция не содержит двигателя, платы управления или внешнего датчика. Точность регулирования зависит от состояния термоэлемента и гидравлического режима. Загрязнения и дисбаланс давлений ухудшают стабильность смешения. Ключевые конструктивные особенности:

• компактный корпус с отдельными входами горячего и холодного потока,
• встроенный термостатический чувствительный элемент,
• механическая связь термоэлемента с регулирующим затвором,
• плавное перераспределение проходного сечения между входными каналами,
• ручной механизм задания температуры,
• герметизированный внутренний регулирующий узел,
• отсутствие внешних управляющих коммуникаций.

Принцип работы

Горячая и холодная вода одновременно поступают к соответствующим входам клапана. После смешения температура общего потока воздействует на термостатический элемент. Если она превышает установленное значение, затвор смещается так, чтобы снизить расход горячей воды и увеличить приток холодной. При понижении температуры соотношение потоков корректируется в обратную сторону. Регулирование происходит непрерывно до достижения нового теплового равновесия. Рабочий процесс включает:

• подачу горячей и холодной воды во входные каналы,
• формирование смешанного потока внутри корпуса,
• измерительное воздействие температуры смеси на термоэлемент,
• механическое перемещение регулирующего органа,
• изменение гидравлического сопротивления входных каналов,
• стабилизацию температуры после выравнивания теплового баланса.

Гидравлические условия

Для корректной работы VTA322 требуется расход в пределах пропускной способности исполнения. Разница давлений между входными линиями влияет на распределение потоков, поэтому учитывают сопротивление подводящих участков. Загрязнение каналов изменяет расчетные характеристики. При расчете узла учитывают:

• расход смешанной воды,
• температуру горячего потока перед клапаном,
• температуру холодной воды,
• требуемую температуру на выходе,
• потери давления в клапане и прилегающей арматуре,
• диаметры подводящих трубопроводов,
• изменение водоразбора во время эксплуатации.

Области применения

ESBE VTA322 используется там, где необходимо смешать горячую воду с холодной и ограничить температуру общего потока. Клапан размещают после водонагревателей и других источников горячей воды, когда требуется механическое регулирование без электропривода и контроллера. Типичные области применения:

• системы горячего водоснабжения жилых зданий,
• узлы смешения после накопительных водонагревателей,
• санитарно-технические системы коммерческих объектов,
• участки перед группой водоразборных точек,
• локальные контуры с фиксированной температурной уставкой,
• распределительные линии горячей воды после смешения.

Монтаж и эксплуатация

Клапан устанавливают строго по обозначениям патрубков горячей, холодной и смешанной воды. Перестановка входов нарушает алгоритм работы термостатического механизма. Трубопроводы не должны передавать на корпус значительные механические нагрузки. После запуска уставку проверяют при рабочем расходе, поскольку итоговая температура зависит от фактических параметров обоих входных потоков. Основные требования к эксплуатации:

• соблюдение направления подключения трех патрубков,
• работа в пределах допустимых параметров модификации,
• защита внутренних каналов от загрязнения,
• контроль температуры после стабилизации расхода,
• учет тепловых потерь на трубопроводе после клапана,
• доступность регулировочного элемента для проверки уставки.

Таким образом, ESBE VTA322 представляет собой автономный термостатический смесительный клапан, обеспечивающий поддержание температуры воды без внешнего источника энергии. Его работа основана на прямой температурной обратной связи между смешанным потоком, термочувствительным элементом и регулирующим затвором. Для получения стабильного результата необходимо соблюдать схему подключения, расчетный гидравлический режим и требования к чистоте воды. Устройство применяется в системах горячего водоснабжения и локальных узлах смешения, где требуется температурная уставка при изменяющихся входных условиях. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE, включая термостатические смесительные клапаны серии VTA322.
