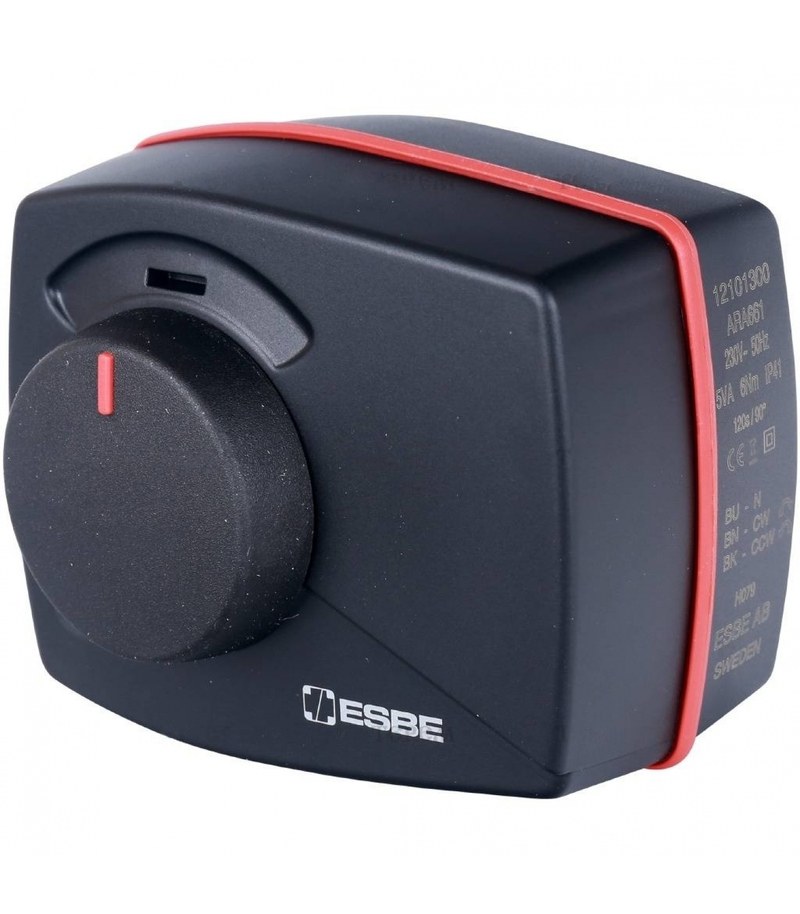

Электропривод ESBE поворотного типа для автоматизации клапанов

Поворотный электропривод ESBE применяется в системах отопления, вентиляции, холодоснабжения и технологического теплоснабжения для автоматического изменения положения клапанов. Устройство преобразует электрический сигнал в поворот выходного вала и задает положение смесительного или распределительного органа. Решение используется для регулирования расхода, температуры и направления потока. Электропривод работает совместно с поворотными клапанами ESBE и получает команды от контроллера, термостата или регулятора.

Технические параметры

Работа привода основана на передаче момента от электродвигателя через редуктор к выходному механизму. Редуктор снижает частоту вращения и повышает момент. Выходной узел перемещает вал клапана на заданный угол, изменяя проходное сечение или соотношение потоков. В зависимости от исполнения применяется двухпозиционное, трехпозиционное либо пропорциональное управление. При трехпозиционной схеме направление вращения задается подачей напряжения на соответствующий вход. К основным параметрам относятся:

• номинальное напряжение питания конкретного исполнения,
• крутящий момент на выходном валу,
• угол рабочего поворота,
• время полного хода,
• тип управляющего сигнала,
• диапазон температуры окружающей среды,
• степень защиты корпуса,
• тип электрического подключения,
• наличие ручного управления и индикации положения.

Конструктивное исполнение

Корпус объединяет электродвигатель, редуктор, выходной узел, электрическую часть и ограничители хода. Компоновка рассчитана на монтаж на совместимый клапан с передачей момента на его вал. Редуктор обеспечивает плавное перемещение и снижает динамические нагрузки. Ограничение хода удерживает механизм в расчетном диапазоне, а указатель показывает положение арматуры. В конструкцию входят:

• электродвигатель, создающий первичное вращение,
• редуктор с передаточным отношением для формирования требуемого момента,
• выходной адаптер для соединения с валом клапана,
• механические элементы ограничения угла,
• ручной механизм, если он предусмотрен исполнением,
• индикатор положения,
• крепежные элементы для фиксации привода на арматуре.

Управление и электрическое подключение

Схема подключения определяется алгоритмом регулирования. При двухпозиционном управлении привод переводит клапан между крайними состояниями. Трехпозиционный вариант раздельно принимает команды на открытие и закрытие, поэтому положение зависит от длительности импульса. При пропорциональном управлении угол поворота соответствует величине входного сигнала. Электронный модуль сравнивает команду с текущей позицией и управляет двигателем до достижения заданного положения. При проектировании цепи учитывают:

• напряжение и частоту питания,
• потребляемую мощность,
• тип управляющего входа,
• схему общих и сигнальных проводников,
• сечение и допустимую длину кабеля,
• защиту цепи от короткого замыкания,
• условия прокладки и подключения кабеля.

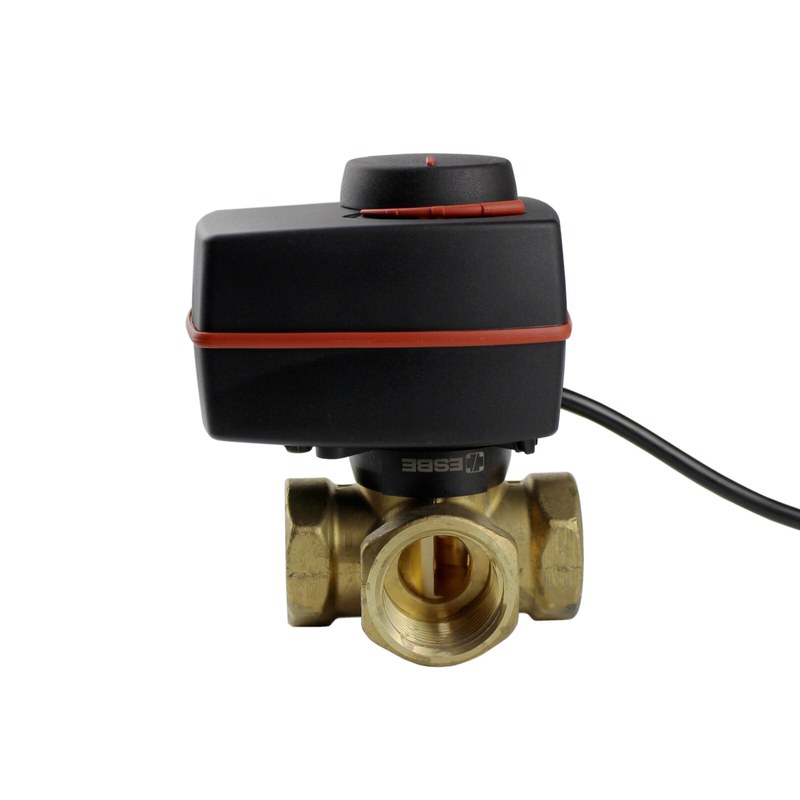

Совместимость с клапаном

Корректность регулирования зависит от механической совместимости привода и арматуры. Крутящий момент должен обеспечивать надежное перемещение затвора при эксплуатационной нагрузке. Чрезмерная нагрузка на соединение нежелательна, поскольку ускоряет износ вала, адаптера и редуктора. Необходимо также согласовать рабочий угол, направление вращения и начальную позицию. Неправильная установка приводит к несовпадению фактического положения клапана с командой автоматики. Перед вводом узла в работу контролируют:

• совместимость привода с типом клапана,
• достаточность крутящего момента,
• правильность установки адаптера,
• фиксацию корпуса без перекоса,
• совпадение указателя с положением затвора,
• корректность направления открытия и закрытия,
• свободное движение по всему рабочему диапазону.

Применение в инженерных системах

Поворотные электроприводы ESBE применяются в смесительных узлах, контурах теплого пола, системах горячего водоснабжения, котельных, тепловых пунктах и вентиляции. Совместно с трех- и четырехходовой арматурой привод изменяет соотношение потоков, поддерживает температуру подачи и управляет распределением теплоносителя. Роль узла определяется гидравлической схемой. Основные задачи применения:

• регулирование температуры теплоносителя в отопительном контуре,
• поддержание температуры обратной линии котла,
• управление смешением потоков,
• переключение гидравлических ветвей,
• регулирование подачи к теплообменнику,
• автоматизация зональных и распределительных узлов,
• включение клапана в централизованную систему управления.

Таким образом, поворотный электропривод ESBE обеспечивает автоматизированное изменение положения регулирующей арматуры и преобразует электрическую команду в контролируемый угловой ход. Для корректной работы необходимо учитывать крутящий момент, время хода, напряжение питания, способ управления, степень защиты и механическую совместимость с клапаном. Согласование этих параметров обеспечивает устойчивое регулирование температуры, расхода и распределения теплоносителя. Компания «Олниса» осуществляет поставку поворотных электроприводов ESBE и другого промышленного оборудования.
