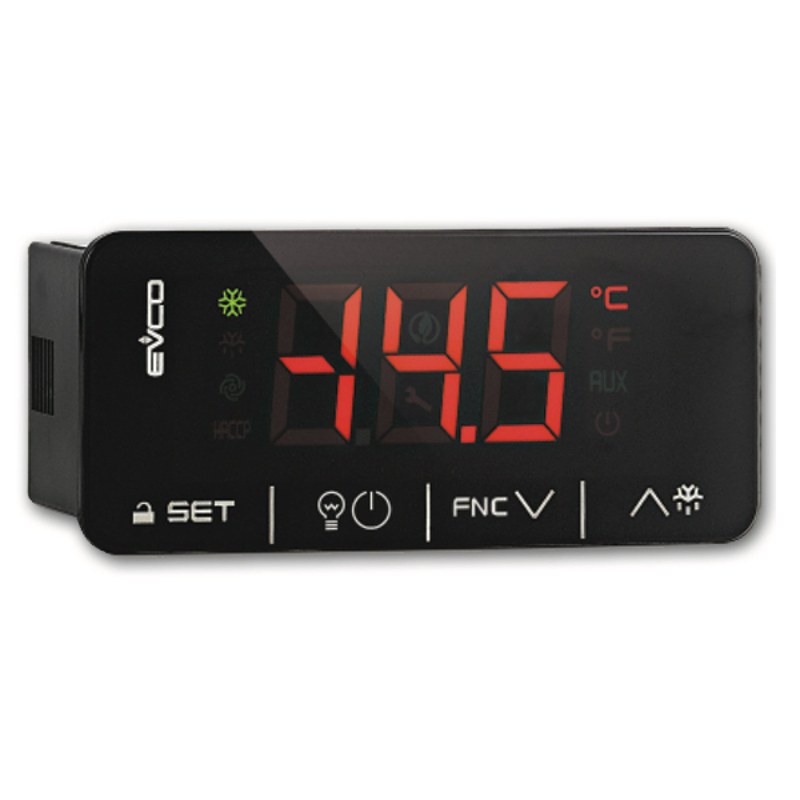

Контроллер EVCO — гибкое управление температурными процессами

Контроллеры EVCO поддерживают температуру, управляют компрессором, оттайкой, вентиляторами и вспомогательными цепями холодильной установки. Работу прибора определяют схема входов и выходов, уставка, дифференциал, задержки, аварийные пороги и защитные алгоритмы. Диапазоны и функции зависят от полного кода исполнения; перенос настроек без проверки клемм недопустим. Далее рассмотрены параметры холодильной автоматики EVCO.

Функциональная архитектура

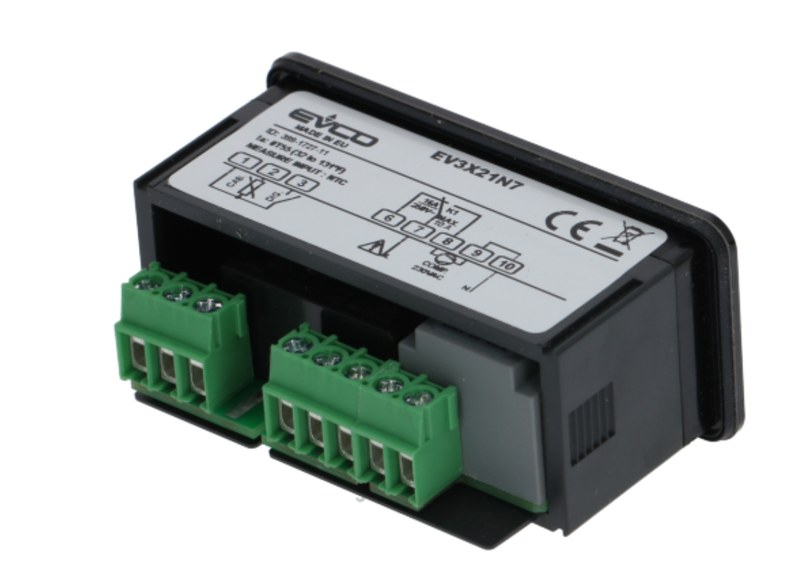

Сигнал температурного датчика преобразуется в цифровое значение и сопоставляется с заданными порогами. Результат определяет состояние выходов. Базовый прибор коммутирует компрессор; расширенный управляет оттайкой, вентилятором и сигнализацией. Дискретный вход контролирует дверь, изменяет режим, запускает оттайку или принимает внешнюю аварию. Назначение каналов задается кодом модели и конфигурацией. Ключевые аппаратные характеристики включают:

• тип и диапазон совместимого температурного датчика,
• число аналоговых и дискретных входов,
• количество выходных реле и допустимую нагрузку их контактов,
• напряжение питания конкретного исполнения,
• разрешение индикации и точность измерительного тракта,
• формат передней панели и способ щитового монтажа,
• наличие последовательного интерфейса или сервисного порта,
• степень защиты фронтальной части при корректной установке.

Температурное регулирование

Алгоритм основан на рабочей уставке и дифференциале. При охлаждении компрессор обычно включается, когда температура превышает уставку на величину дифференциала, и отключается после возврата к заданному уровню. Двухпозиционная схема ограничивает частые переключения реле. Дифференциал выбирают по тепловой инерции камеры, мощности агрегата, месту датчика и допустимым колебаниям: малая зона учащает пуски, большая снижает стабильность режима. Группа регулирующих параметров охватывает:

• рабочую уставку температуры,
• минимальную и максимальную границы изменения уставки,
• дифференциал включения и отключения нагрузки,
• калибровочную поправку показаний датчика,
• единицу отображения температуры,
• режим охлаждения или нагрева, если он предусмотрен,
• поведение выхода при неисправности измерительного канала.

Защита компрессора и временные зависимости

Временные параметры формируют безопасную коммутацию. Интервал между пусками не допускает повторного включения двигателя до выравнивания давления. Задержка после подачи питания уменьшает групповую нагрузку на сеть. Минимальная длительность включенного и отключенного состояния предупреждает дребезг цепи при колебании измерения. После восстановления датчика прибор возвращается к штатному регулированию согласно логике модели. К защитным установкам относятся:

• задержка первого включения после подачи питания,
• минимальное время между последовательными пусками,
• минимальная продолжительность работы компрессора,
• минимальная пауза после отключения,
• циклический режим управления при ошибке датчика,
• задержка реакции на открытие двери или внешний контакт.

Оттайка и управление испарителем

В многоканальных приборах оттайка запускается по интервалу, команде, дискретному входу или сетевому событию. Цикл заканчивается по температуре испарителя либо предельной длительности. При электрической оттайке компрессор отключается, а нагреватель получает отдельную команду; при горячем газе последовательность зависит от схемы установки. Дренажная пауза и задержка вентилятора препятствуют выносу влаги и теплого воздуха в камеру. Настройка цикла оттайки содержит:

• интервал между автоматическими циклами,
• способ запуска и тип оттайки,
• температуру завершения по датчику испарителя,
• максимальную продолжительность процесса,
• время стекания конденсата,
• условия включения вентиляторов после охлаждения испарителя,
• режим вентиляции при работе компрессора и во время оттайки.

Аварийные параметры и диагностика

Температурные аварии задаются порогами либо отклонением от уставки. Задержка сообщения исключает ложную реакцию после пуска, загрузки камеры или оттайки. Контроллер выявляет обрыв и короткое замыкание датчика в пределах входного тракта. Его сигнализация не заменяет цепи высокого давления, тепловую защиту двигателя и предельные термостаты, требуемые категорией установки. Диагностическая конфигурация предусматривает:

• верхний и нижний температурные пороги,
• задержку температурной тревоги,
• блокировку тревоги после запуска или оттайки,
• логику дискретного аварийного входа,
• индикацию неисправности датчика,
• состояние выходов при потере достоверного измерения,
• восстановление сигнала автоматически либо после квитирования.

Таким образом, параметры контроллера EVCO совместно определяют точность температуры, ресурс компрессора, оттайку и реакцию на неисправности. Корректная конфигурация требует соответствия входов датчикам, выходов нагрузкам, а временных и температурных порогов — динамике контура. До эксплуатации проверяют полный код исполнения и испытывают алгоритм во всех режимах. Компания «Олниса» осуществляет поставку контроллеров EVCO и другого промышленного оборудования.
