Электролитические конденсаторы ELZET CD263 — надежные компоненты для электронных схем
ELZET CD263 — серия алюминиевых электролитических конденсаторов с радиальными выводами, предназначенных для фильтрации, накопления энергии и развязки цепей постоянного и пульсирующего напряжения. Компоненты применяются в источниках питания, преобразовательной и управляющей электронике. Конструкция основана на алюминиевой фольге, оксидном диэлектрическом слое и жидком электролите, что определяет полярность подключения и необходимость соблюдения допустимого напряжения. Серия CD263 рассчитана на эксплуатацию при температуре до +105 C.
Технические характеристики серии
Номинальные параметры CD263 зависят от конкретного исполнения. При проектировании необходимо использовать данные выбранного парт-номера. Для типовых исполнений характерны следующие параметры:
- тип — алюминиевый электролитический полярный конденсатор,
- исполнение — цилиндрический корпус с гибкими радиальными выводами,
- номинальная емкость — от долей микрофарада до 15000 мкФ в зависимости от исполнения,
- номинальное напряжение — от 6,3 до сотен вольт, включая варианты до 450 В,
- допуск номинальной емкости для распространенных исполнений — ±20 %,
- контроль емкости и тангенса потерь — при +20 C и частоте 120 Гц,
- максимальная рабочая температура — +105 C,
- ресурс при предельной температуре — до 2000 часов,
- монтаж — выводной, вертикальный на печатную плату,
- полярность — обязательное соблюдение положительного и отрицательного выводов.

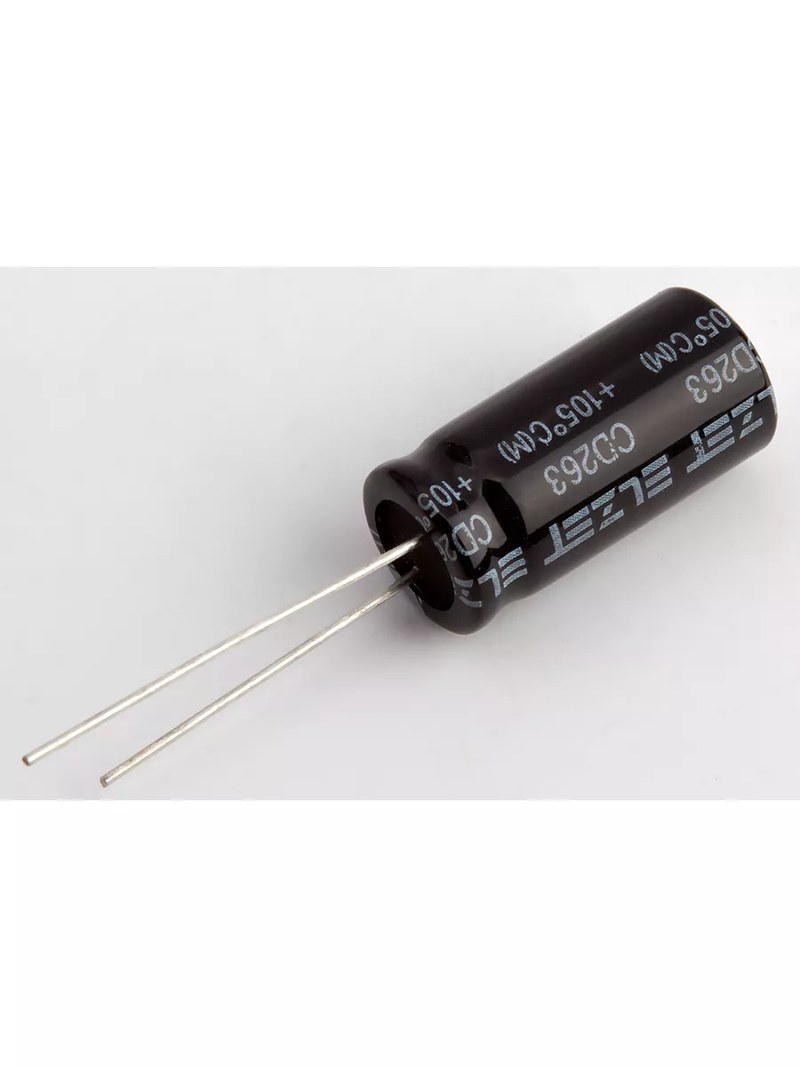

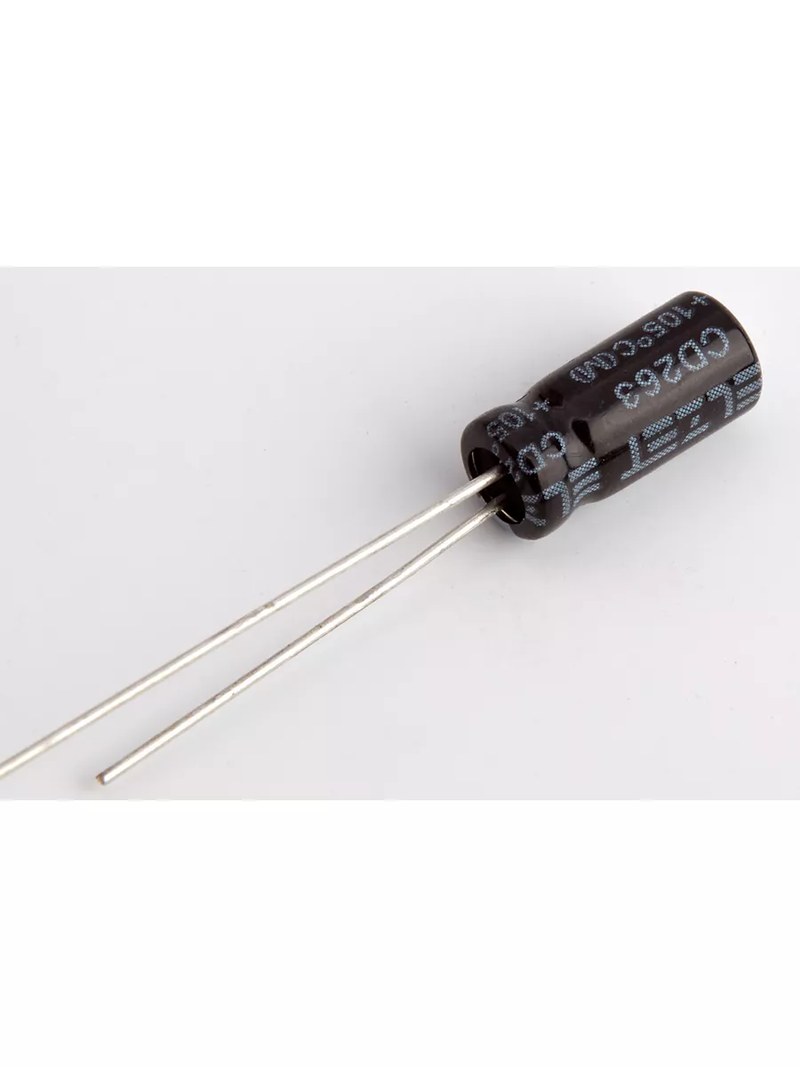

В качестве конкретного представителя серии используется исполнение ECRH1E102MA00F17C: емкость 1000 мкФ, номинальное напряжение 25 В, допуск ±20 %, корпус диаметром 10 мм и высотой 17 мм, гибкие радиальные выводы. Парт-номер связывает электрические параметры с габаритами конкретного исполнения CD263.
Конструктивное исполнение
Рабочий элемент формируется из свернутого пакета алюминиевых электродов и сепаратора, пропитанного электролитом. На поверхности анодной фольги создается оксидный слой, выполняющий функцию диэлектрика. Его малая эффективная толщина обеспечивает высокую удельную емкость, но одновременно формирует выраженную полярность. Обратное напряжение способно нарушить устойчивость оксидной пленки, увеличить ток утечки и вызвать нагрев. Свернутый элемент помещается в алюминиевый цилиндрический корпус. Герметизирующий узел удерживает электролит и фиксирует выводы, а оболочка изолирует внешнюю поверхность. Радиальная компоновка означает, что оба вывода выходят с одной стороны корпуса. Такое исполнение удобно для вертикального монтажа на печатные платы. Габариты CD263 изменяются вместе с емкостью и напряжением. Одинаковое обозначение серии не означает одинакового диаметра и высоты. При разработке платы проверяются диаметр корпуса, высота, шаг выводов, технологический зазор и близость элементов, выделяющих тепло.
Принцип работы
После подключения с правильной полярностью на электродах возникает электрическое поле, а заряд накапливается на границе алюминиевой фольги и оксидного диэлектрика. При изменении напряжения конденсатор принимает или отдает заряд, уменьшая амплитуду пульсаций и кратковременных отклонений. В выпрямителях CD263 может использоваться после диодного моста для сглаживания напряжения, в локальных цепях питания — как накопительный элемент, а в сигнальных узлах — для разделения постоянной и переменной составляющих. Основные электрические процессы определяются следующими зависимостями:
- накопленный заряд пропорционален емкости и приложенному напряжению,
- энергия возрастает пропорционально емкости и квадрату напряжения,
- реальный компонент имеет эквивалентное последовательное сопротивление,
- переменный ток вызывает внутренние потери и нагрев,
- ток утечки создает постоянную составляющую через диэлектрик,
- рост частоты изменяет импеданс и влияние паразитных параметров,
- понижение температуры может увеличить внутреннее сопротивление электролита.
Тепловой режим и ресурс
Наработка 2000 часов при +105 C является режимным параметром долговечности, а не универсальным сроком службы. Фактический ресурс зависит от температуры корпуса, амплитуды пульсирующего тока, вентиляции и приложенного напряжения. Основным механизмом старения является изменение свойств и уменьшение количества электролита. Это ведет к снижению емкости и росту потерь, поэтому при эксплуатации необходим тепловой запас. Следует исключать соседство с силовыми резисторами, радиаторами, трансформаторами и нагревающими полупроводниками. Рабочее напряжение не должно превышать номинальное значение выбранного исполнения. Для цепей с коммутационными выбросами учитываются не только установившееся напряжение, но и максимальные переходные уровни.
Критерии применения
CD263 целесообразно использовать как стандартный выводной электролитический накопитель в схемах, где параметры конкретного исполнения соответствуют электрическим, тепловым и механическим требованиям. При инженерной оценке учитываются:
- номинальная емкость с учетом допуска и старения,
- допустимое постоянное напряжение и возможные выбросы,
- пульсирующий ток и связанный с ним нагрев,
- ток утечки в установившемся режиме,
- тангенс угла потерь и эквивалентное сопротивление,
- рабочий температурный диапазон конкретного номинала,
- диаметр, высота и шаг выводов,
- полярность и технология монтажа,
- расчетный срок работы оборудования.
Таким образом, ELZET CD263 представляет собой семейство радиальных алюминиевых электролитических конденсаторов для фильтрации, накопления энергии и стабилизации питающих цепей. Широкий набор номиналов позволяет применять серию в низковольтной и высоковольтной аппаратуре, однако выбор должен основываться на парт-номере конкретного исполнения, поскольку емкость, рабочее напряжение и размеры внутри семейства различаются. При проектировании критичны соблюдение полярности, ограничение напряжения, контроль пульсирующего тока и обеспечение приемлемой температуры корпуса. Компания «Олниса» выступает как поставщик промышленного оборудования и электронных компонентов, включая конденсаторы ELZET CD263 для комплектации электротехнических и электронных систем.
