Тестеры электроустановок Fluke — комплексная проверка электрической безопасности
Тестер электроустановок Fluke 1664 FC объединяет функции для приемочных испытаний, периодического контроля и поиска неисправностей в низковольтных сетях. Прибор позволяет оценить непрерывность защитных проводников, сопротивление изоляции, параметры контура, работу УЗО и чередование фаз. Совмещение операций упрощает сопоставление результатов одной установки.
Контролируемые величины
Fluke 1664 FC охватывает основные этапы проверки электроустановки после монтажа, ремонта либо изменения схемы. Прибор используется в обесточенных цепях и при отдельных тестах под сетевым напряжением. Перед активным испытанием он контролирует подключение и сигнализирует об опасном потенциале. В состав операций входят:
- измерение переменного напряжения и частоты сети,
- проверка сопротивления защитных проводников,
- определение сопротивления изоляции,
- измерение полного сопротивления петли и линии,
- расчет предполагаемого тока короткого замыкания,
- контроль времени и тока срабатывания УЗО,
- определение чередования фаз в трехфазной системе,
- проверка сопротивления заземления подходящим методом.
Измерительные режимы и параметры
Изоляция проверяется постоянным напряжением 50, 100, 250, 500 или 1000 В с учетом ограничений подключенных компонентов. В режиме непрерывности применяется ток порядка 200 мА, поэтому результат пригоден для оценки защитных соединений. Компенсация сопротивления проводов снижает погрешность при малых значениях. Петлю можно измерять с высоким током либо без отключения УЗО. Предусмотрено определение времени и фактического тока срабатывания защиты. Ключевые рабочие параметры:
- категория измерений CAT III 500 В и CAT IV 300 В,
- испытательное напряжение изоляции от 50 до 1000 В,
- испытательный ток непрерывности не менее 200 мА,
- измерение петли с высоким и пониженным испытательным током,
- расчет ожидаемых аварийных токов по импедансу,
- поддержка однофазных и трехфазных проверок,
- сохранение результатов во внутренней памяти,
- передача записей в совместимую программную среду.
Принцип выполнения испытаний
В режиме непрерывности тестер формирует ток, регистрирует падение напряжения и рассчитывает сопротивление. Обнуление проводов исключает влияние принадлежностей. При проверке изоляции постоянное напряжение подается между проводниками, после чего определяется ток утечки. Автоматический разряд емкости уменьшает остаточный потенциал, но не отменяет контроль отсутствия напряжения перед прикосновением. При измерении петли Fluke 1664 FC создает кратковременную нагрузку и фиксирует изменение напряжения. По отношению этого изменения к тестовому току определяется импеданс, затем рассчитывается ожидаемый аварийный ток. В цепях с УЗО применяется малотоковый режим. Само УЗО проверяется дифференциальным током с заданной кратностью номинала, а измеренное время сопоставляется с характеристикой защитного аппарата. Последовательность инженерного контроля:
- идентификация цепи и анализ схемы защиты,
- отключение чувствительных нагрузок,
- подтверждение отсутствия опасного напряжения,
- компенсация сопротивления измерительных проводов,
- выбор испытательного напряжения или типа УЗО,
- подключение щупов к установленным точкам,
- выполнение теста и оценка предупреждений,
- сопоставление показания с нормативным пределом,
- сохранение результата с привязкой к проверенной цепи.
Конструкция и безопасность

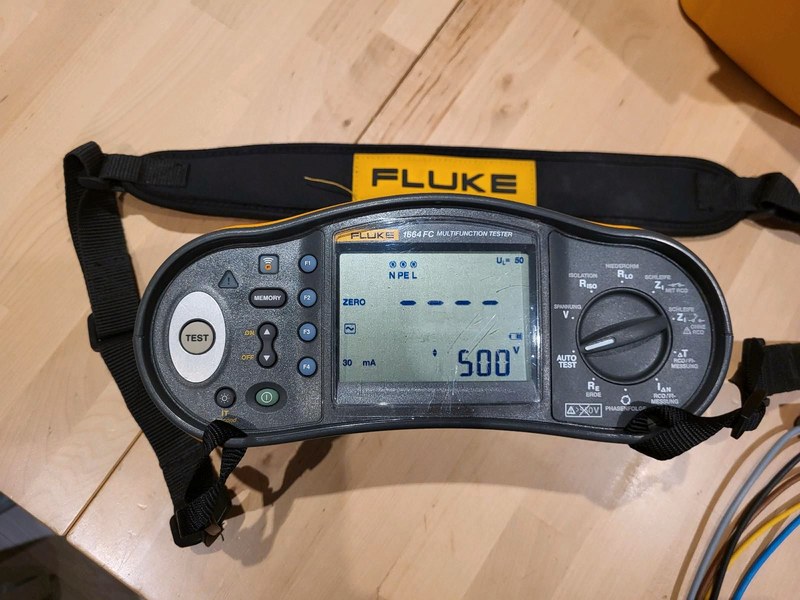

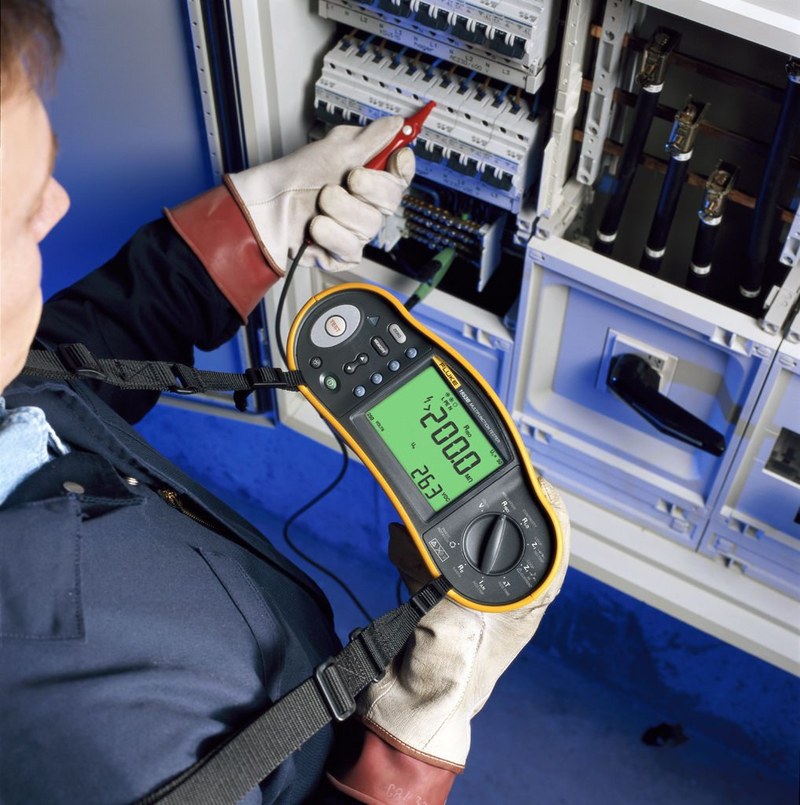

Корпус рассчитан на переносную эксплуатацию. Поворотный переключатель разделяет функции, а дисплей показывает результат, единицы измерения и служебные признаки. Назначение клавиш зависит от режима. Разъемы маркированы для фазного, нейтрального и защитного проводников. Адаптеры обеспечивают подключение к розеткам, распределительным устройствам и отдельным узлам цепи. Предварительная проверка блокирует испытание изоляции при обнаружении электронной нагрузки, которую способно повредить тестовое напряжение. Контактная зона корпуса помогает выявить опасный потенциал. Эти функции не заменяют осмотр проводов и щупов, проверку категории принадлежностей, применение средств индивидуальной защиты и соблюдение порядка допуска. Конструктивные и эксплуатационные особенности:
- раздельные входы с обозначением проводников,
- защищенный корпус для работы на объекте,
- дисплей для основного и дополнительного результата,
- выбор функций поворотным переключателем,
- контроль сетевого напряжения до активного теста,
- автоматический разряд после проверки изоляции,
- память для документирования серии измерений,
- подключение штатных измерительных адаптеров.
Таким образом, Fluke 1664 FC обеспечивает комплексный контроль низковольтных электроустановок. Измерение непрерывности, изоляции, параметров петли, характеристик УЗО и чередования фаз позволяет выполнять взаимосвязанные тесты одним прибором. Блокировки, автоматический разряд и контроль подключения повышают управляемость процедуры, но обязательными остаются подготовка цепи, анализ схемы и соблюдение электробезопасности. Компания «Олниса» осуществляет поставку промышленного измерительного оборудования Fluke для производственных, энергетических и инфраструктурных объектов.
