Промышленный насос Grundfos CR32: надежность и эффективность эксплуатации

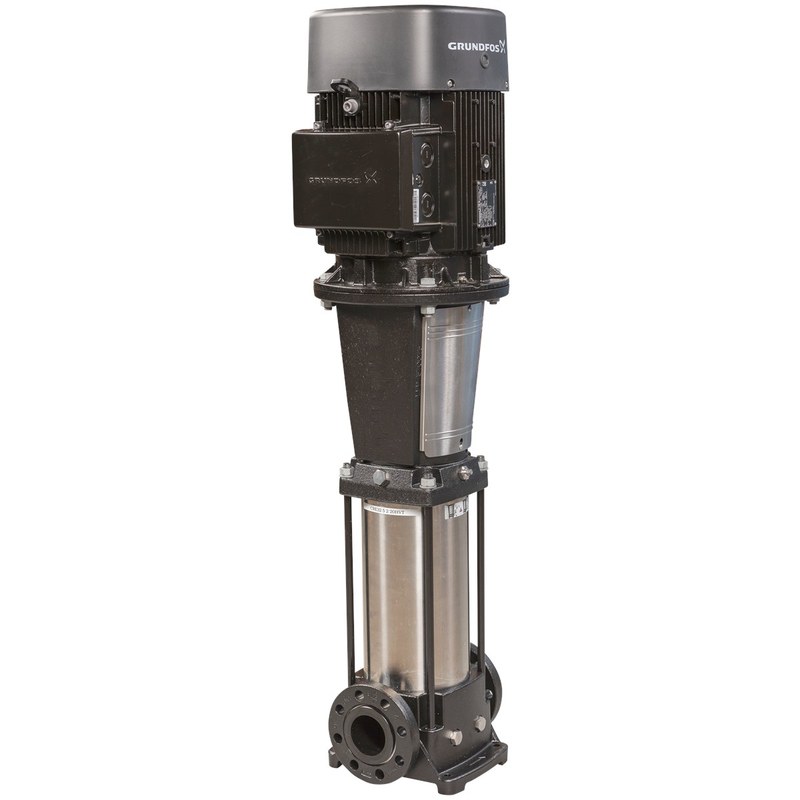

Grundfos CR32 — вертикальный многоступенчатый центробежный насос линейной компоновки для перекачивания чистых и технологических жидкостей в системах, где требуется стабильное давление при повышенном напоре. Рабочие ступени размещены последовательно на общем валу, поэтому давление возрастает при прохождении каждой ступени. CR32 относится к типоразмеру с номинальной подачей около 32 м3/ч; фактические параметры зависят от числа ступеней, двигателя и исполнения.

Технические характеристики

К параметрам Grundfos CR32, определяющим гидравлические возможности и условия применения, относятся:

• вертикальная многоступенчатая центробежная схема,
• номинальная подача типоразмера около 32 м3/ч,
• напор, зависящий от количества рабочих ступеней,
• линейное расположение всасывающего и напорного патрубков,
• частота вращения, определяемая применённым электродвигателем,
• рабочее давление, устанавливаемое конкретным исполнением насосной части,
• температурный диапазон, зависящий от материалов уплотнений и модификации,
• фланцевое присоединение к трубопроводу,
• соосное расположение электродвигателя и гидравлической части,
• возможность частотного регулирования при совместимости двигателя и системы управления.

Принцип работы

Жидкость поступает через всасывающий патрубок к первой ступени. Рабочее колесо сообщает потоку механическую энергию и повышает его скорость. В направляющем аппарате часть кинетической энергии преобразуется в статическое давление, после чего среда переходит на следующую ступень. Последовательная работа нескольких колёс обеспечивает суммирование напора. Расход зависит от геометрии проточной части, частоты вращения и сопротивления внешней сети, а многоступенчатая схема позволяет получать высокое давление при компактных размерах. Основные процессы в гидравлическом тракте:

• подача жидкости на вход первой ступени,
• ускорение потока вращающимся рабочим колесом,
• преобразование скоростной составляющей в давление,
• последовательное повышение давления на следующих ступенях,
• отвод жидкости через напорный патрубок,
• установление рабочей точки по пересечению характеристик насоса и трубопроводной сети.

Особенности конструкции

Гидравлическая часть CR32 имеет вертикальную цилиндрическую компоновку. Рабочие колёса и направляющие аппараты размещены вдоль общего вала, что уменьшает занимаемую площадь. Всасывающий и напорный патрубки расположены на одной оси и позволяют включать агрегат в прямолинейный участок трубопровода. Вал насоса соединён с электродвигателем муфтой, поэтому крутящий момент передаётся непосредственно, без ременных и зубчатых механизмов. Герметизация вала обеспечивается торцевым уплотнением. Материалы пары трения и эластомеров определяются исполнением и свойствами рабочей среды. Элементы проточной части выполняются из материалов, рассчитанных на контакт с водой и совместимыми технологическими жидкостями. Разъёмная конструкция предоставляет доступ к ступеням при регламентном обслуживании, а компоновка агрегата учитывает осевые и гидравлические нагрузки.

Эксплуатационные требования

При проектировании установки с CR32 учитывают кавитационный запас, давление на входе, температуру жидкости, гидравлические потери и изменение расхода. Недостаточный подпор на всасывании способен вызвать кавитацию и повреждение рабочих поверхностей. Рабочая точка должна находиться в допустимой области характеристики, а трубопроводы не должны передавать на корпус чрезмерные механические усилия. Перед запуском контролируют:

• заполнение насосной части жидкостью,
• удаление воздуха из проточной части,
• правильное направление вращения двигателя,
• достаточное давление на всасывании,
• соответствие рабочей точки расчётному режиму,
• отсутствие повышенной вибрации и постороннего шума,
• герметичность фланцев и торцевого уплотнения,
• соответствие электропитания параметрам двигателя.

Области применения

Grundfos CR32 используется там, где необходимы средняя или повышенная подача и значительный напор. Основные области применения:

• станции повышения давления,
• промышленное и коммунальное водоснабжение,
• системы водоподготовки и фильтрации,
• установки обратного осмоса,
• подача воды в технологические процессы,
• циркуляционные контуры охлаждения,
• системы мойки и промывки,
• вспомогательные контуры котельных,
• перекачивание совместимых технологических жидкостей,
• испытательные и стендовые системы.

Таким образом, Grundfos CR32 относится к промышленным вертикальным многоступенчатым насосам для систем, где требуется высокий напор и стабильная подача. Последовательная гидравлическая схема формирует давление в компактном корпусе, а соосная компоновка обеспечивает прямую передачу мощности. Надёжность работы зависит от соблюдения требований к подпору на входе, рабочей точке, температуре среды и электропитанию. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку насосов Grundfos CR32 для производственных и инженерных систем.
