Комплект механического уплотнения Grundfos 96511844 — надежность насосов серий CR, CRI и CRN

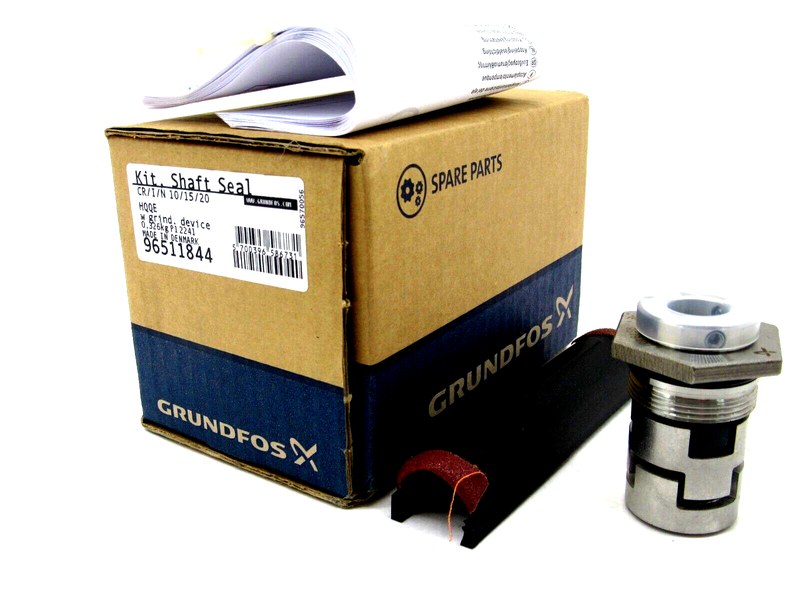

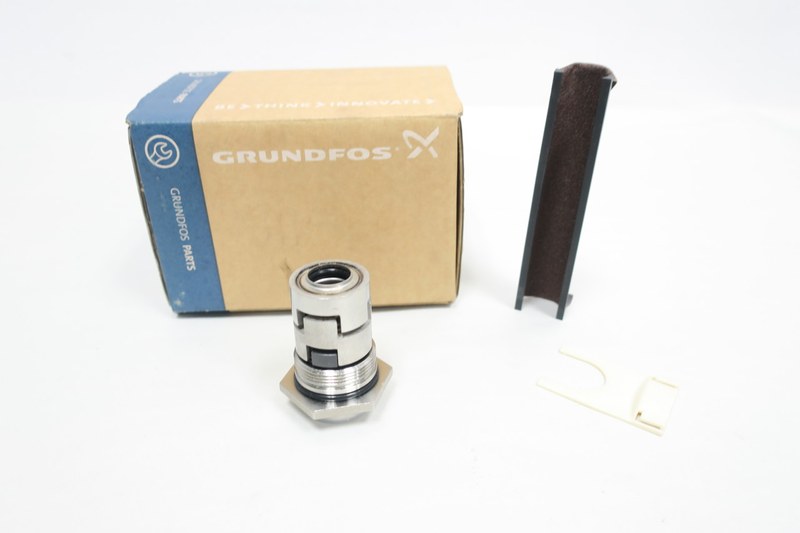

Grundfos 96511844 представляет собой ремонтный комплект картриджного торцевого уплотнения HQQE для вертикальных многоступенчатых насосов CR, CRI и CRN типоразмеров 10, 15 и 20. Узел герметизирует выход вращающегося вала из напорной части и ограничивает утечку перекачиваемой среды. Исполнение предназначено для вала диаметром 16 мм и давления до 30 бар. Комплект позволяет восстановить рабочую пару без замены насоса в сборе. Состояние детали влияет на безопасность установки, ресурс смежных узлов и стабильность процесса.

Технические характеристики

Характеристики представлены ниже:

• изготовитель — Grundfos,
• номер изделия — 96511844,
• тип компонента — комплект картриджного торцевого уплотнения,
• код материалов — HQQE,
• номинальный диаметр вала — 16 мм,
• предельное рабочее давление — 30 бар,
• совместимые семейства — CR, CRI и CRN,
• базовые типоразмеры насосов — 10, 15 и 20,
• масса нетто — около 0,26 кг,
• масса брутто — около 0,33 кг,
• назначение — сервисная замена изношенного герметизирующего узла.

Код HQQE определяет исполнение узла: две буквы Q обозначают рабочую пару из карбида кремния, E — вторичные элементы из EPDM. Сочетание обеспечивает твердость контактных поверхностей, сопротивление износу и стойкость в совместимых с эластомером средах. Для масел, углеводородов, концентрированных реагентов либо температур за пределами допуска EPDM пригодность материала проверяют отдельно.

Принцип герметизации

Герметизирующую границу образуют неподвижное и вращающееся кольца с обработанными торцами. Пружина прижимает их друг к другу, а давление среды участвует в создании контактного усилия. Между поверхностями сохраняется тонкая жидкостная пленка, которая смазывает и охлаждает пару трения. При сухом ходе растут температура и износ, возможны деформация торцов и повреждение эластомеров. Кольца EPDM перекрывают статические зазоры и компенсируют малые смещения. Крутящий момент передается подвижной части через фиксаторы. После остановки пружина сохраняет замыкание пары, при пуске — первоначальную герметизацию до образования жидкостной пленки. Нормальная работа требует отсутствия перекоса, биения, кавитации, повышенной вибрации и твердых включений в зоне трения. Картриджная компоновка объединяет детали в предварительно собранный модуль. Она снижает вероятность ошибки при установке, сохраняет расчетное положение поверхностей и сокращает ремонт. Карбид кремния износостоек и отводит тепло из зоны контакта, но чувствителен к ударам: сколы кромок и царапины на торце недопустимы. Элементы EPDM эластично прилегают к посадочным поверхностям и герметизируют их при допустимых изменениях температуры и давления. Перед заменой насос обесточивают, изолируют от трубопровода, сбрасывают давление и дренируют. Посадочные места очищают, затем проверяют вал, втулку и сопрягаемые детали. Рабочие торцы защищают от грязи и прикосновений; смазка допустима лишь при совместимости с EPDM и жидкостью. Крепеж затягивают равномерно заданным моментом. После сборки насос заполняют, удаляют воздух, проворачивают вал и выполняют пробный пуск, контролируя утечку, шум, вибрацию и нагрев.

Области применения

Комплект используют при плановом обслуживании либо восстановительном ремонте совместимых насосов. Типовые эксплуатационные направления включают:

• системы повышения давления и распределения воды,
• циркуляционные контуры отопления и охлаждения,
• подпитку котельных и теплообменных установок,
• водоподготовку и мембранные технологические линии,
• промывочные и моечные комплексы,
• подачу технической воды на производстве,
• насосные блоки пищевых и фармацевтических предприятий при подтвержденной совместимости материалов,
• инженерные установки, где применяются насосы CR, CRI или CRN соответствующего типоразмера.

Признаками неисправности служат капельная течь, следы кристаллизации, перегрев уплотнительной зоны или изменение шума. Причиной могут быть не только изношенные торцы, но и поврежденная втулка, биение вала, неверная центровка муфты, превышение давления, сухой пуск либо несовместимость материалов со средой. До монтажа нового комплекта первичное нарушение устраняют, иначе ресурс детали сократится.

Таким образом, Grundfos 96511844 — сервисный комплект HQQE для восстановления торцевого уплотнения насосов CR, CRI и CRN 10, 15 и 20 с валом 16 мм. Картриджный узел сочетает пару из карбида кремния и вторичные элементы EPDM. Его надежность определяется правильной идентификацией, чистотой монтажа, заполнением насоса перед пуском и устранением причины исходного повреждения. Компания «Олниса» выполняет поставку изделия как поставщик промышленного оборудования.
