Циркуляционный насос Grundfos 40-180F для стабильной работы отопления

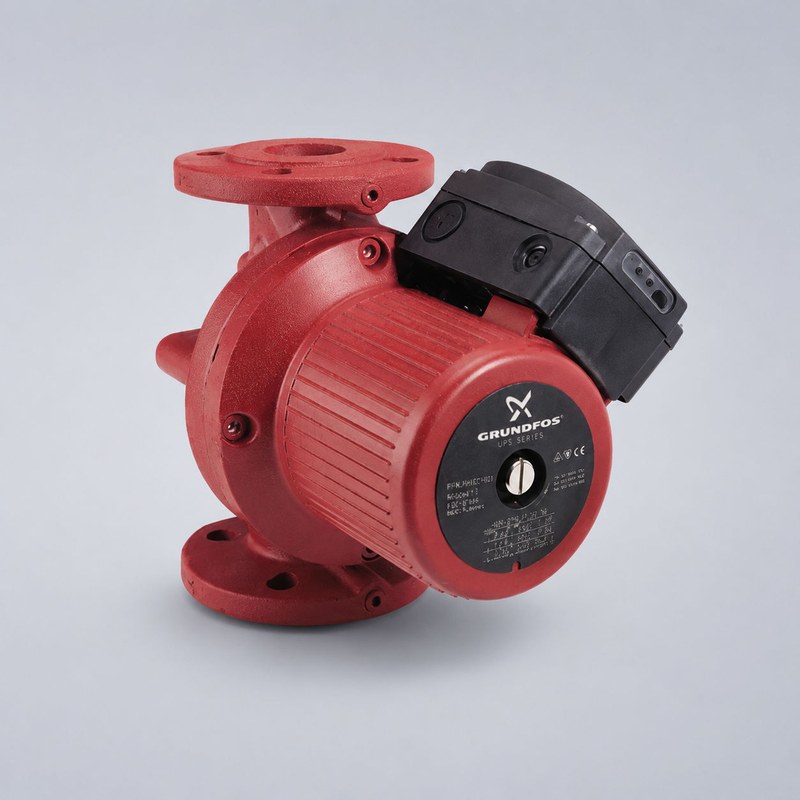

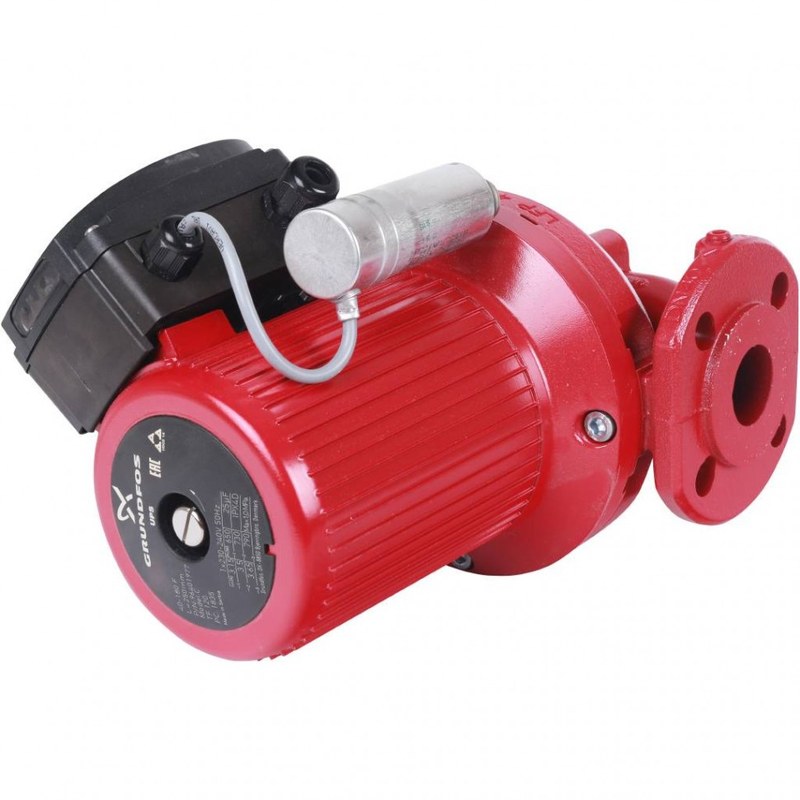

Grundfos UPS 40-180 F относится к циркуляционным насосам с мокрым ротором, предназначенным для принудительного перемещения теплоносителя в замкнутых гидравлических контурах. Обозначение 40 связано с присоединительным типоразмером, индекс 180 — с напорной характеристикой серии, а литера F указывает на фланцевое исполнение. Конструкция ориентирована на длительную работу в трубопроводных системах со значительным расходом среды.

Технические характеристики

К ключевым характеристикам относятся:

• фланцевое присоединение к трубопроводу,
• условный проход, соответствующий типоразмеру DN 40,
• максимальный напор порядка 18 м в пределах характеристики серии,
• работа в замкнутых контурах,
• перекачивание воды и совместимых водных растворов,
• охлаждение и смазывание внутренних узлов рабочей жидкостью,
• горизонтальное положение вала при штатном монтаже,
• центробежная гидравлическая схема.

Принцип работы

Рабочее колесо получает вращение от электродвигателя и передает жидкости кинетическую энергию. В корпусе поток перемещается от центральной зоны колеса к периферии, после чего часть скоростной энергии преобразуется в давление. Создаваемый перепад обеспечивает циркуляцию через котлы, теплообменники, магистрали, отопительные приборы и другие элементы контура. Фактическая рабочая точка определяется пересечением характеристики насоса и гидравлического сопротивления системы, поэтому расход и напор зависят от выбранной скорости, диаметра труб, длины трассы, арматуры и местных сопротивлений. Трехскоростное управление изменяет характеристику без внешнего частотного преобразователя. Переключение ступени меняет частоту вращения ротора, производительность, напор и потребляемую мощность. Минимальная ступень позволяет уменьшить гидравлический шум и энергопотребление, повышенные используются при необходимости увеличить расход или компенсировать сопротивление контура.

Особенности конструкции

Схема с мокрым ротором не требует традиционного внешнего вентилятора и отдельного торцевого уплотнения вала между электродвигателем и насосной частью. Ротор находится в герметичной гильзе, а рабочая жидкость отводит тепло и смазывает подшипники скольжения. Такое решение уменьшает число нагруженных вращающихся узлов и способствует тихой работе агрегата. Фланцевый корпус обеспечивает жесткое соединение с трубопроводом и удобный демонтаж при обслуживании. Основные конструктивные элементы:

• гидравлический корпус с фланцевыми патрубками,
• центробежное рабочее колесо,
• электродвигатель с мокрым ротором,
• защитная гильза статора,
• подшипники скольжения,
• переключатель ступеней скорости,
• уплотнения неподвижных соединений,
• элементы удаления воздуха,
• крепеж насосной и моторной частей.

Монтаж и эксплуатация

Насос устанавливают так, чтобы вал электродвигателя располагался горизонтально. Это необходимо для правильной нагрузки на подшипники и устойчивого смазывания. Направление потока должно совпадать со стрелкой на корпусе. До пуска трубопровод заполняют рабочей жидкостью, удаляют воздух и проверяют герметичность фланцев. Сухой ход недопустим, поскольку жидкость охлаждает двигатель и смазывает подшипниковые поверхности. Корпус не должен воспринимать усилия от несоосных труб или использоваться как опора магистрали. К эксплуатационным требованиям относятся:

• предварительное заполнение контура перед пуском,
• удаление воздуха из насосной и трубопроводной полостей,
• контроль герметичности фланцевых соединений,
• исключение работы без жидкости,
• соблюдение допустимого температурного режима,
• ограничение содержания механических примесей,
• работа в пределах расчетной гидравлической области,
• проверка свободного вращения после длительного простоя.

Области применения

Grundfos UPS 40-180 F используется там, где необходима постоянная циркуляция жидкости при заданном расходе. Типовыми областями применения являются:

• системы водяного отопления административных и производственных зданий,
• тепловые пункты и распределительные контуры теплоснабжения,
• системы кондиционирования с циркуляцией охлажденной или нагретой воды,
• магистральные участки с фланцевой арматурой,
• контуры с несколькими параллельными ветвями,
• циркуляционные линии инженерных установок.

Таким образом, Grundfos UPS 40-180 F представляет собой фланцевый циркуляционный насос с мокрым ротором и трехступенчатым регулированием частоты вращения. Он рассчитан на системы, где требуется устойчивое движение теплоносителя, значительный циркуляционный напор и ручная адаптация характеристики к сопротивлению сети. Корректная работа зависит от гидравлического расчета, горизонтального положения вала, исключения сухого хода, полного заполнения контура и соблюдения параметров рабочей среды. Компания «Олниса» выступает как поставщик промышленного оборудования, включая насосное оборудование Grundfos для инженерных и технологических систем. Поставка осуществляется для объектов с циркуляционными агрегатами соответствующего исполнения.
