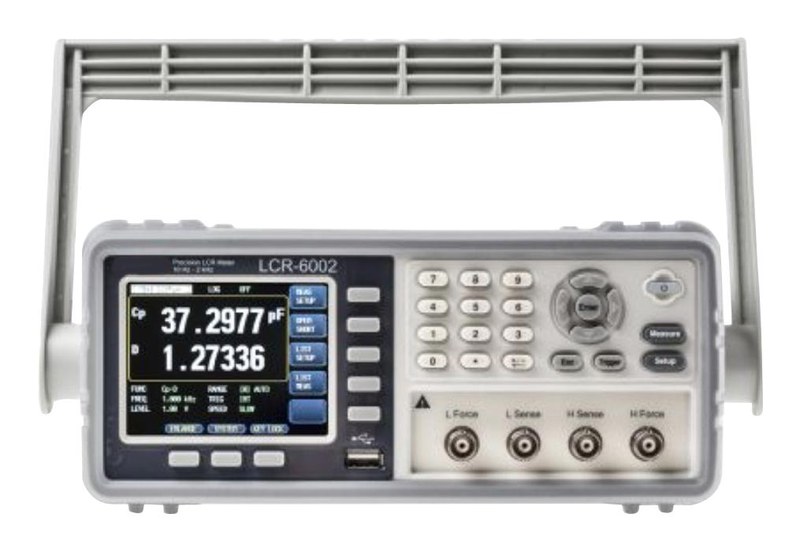

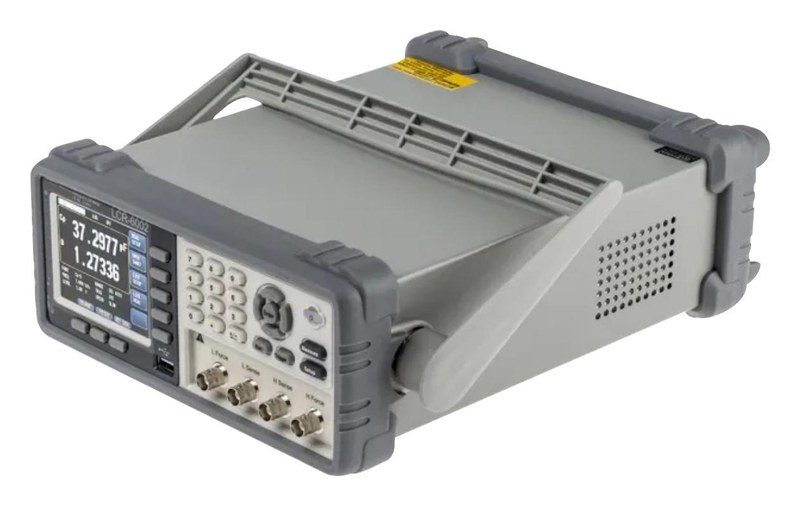

Прецизионный LCR-метр GW Instek LCR-6002 для контроля пассивных компонентов
Проверка конденсаторов, катушек индуктивности и резистивных компонентов требует измерения не одного номинала, а комплекса связанных электрических характеристик. GW Instek LCR-6002 предназначен для лабораторного и производственного контроля пассивных элементов и позволяет исследовать их параметры на регулируемой испытательной частоте. Модель входит в серию LCR-6000 и отличается диапазоном частот от 10 Гц до 2 кГц. Прибор рассчитан на измерение индуктивности, емкости, сопротивления, импеданса, добротности, тангенса потерь и постоянного сопротивления. Компактный корпус формата половины стойки делает его удобным как для отдельного рабочего места, так и для автоматизированной измерительной установки.
Технические характеристики
Функциональные возможности LCR-6002 рассчитаны на точный контроль параметров компонентов и сравнительные измерения. Основные характеристики исполнения следующие:
- производитель — GW Instek,
- категория — прецизионный LCR-метр,
- серия — LCR-6000,
- модель — LCR-6002,
- заказное обозначение — LCR-6002,
- диапазон тестовой частоты — от 10 Гц до 2 кГц,
- точность установки частоты — ±0,01 %,
- базовая точность в режимах Slow и Medium — 0,05 %,
- базовая точность в режиме Fast — 0,1 %,
- скорость измерения Fast — 25 мс,
- скорость измерения Medium — 100 мс,
- скорость измерения Slow — 333 мс,
- уровень испытательного напряжения AC — от 10 мВ до 2 В,
- диапазон испытательного тока — от 100 мкА до 20 мА,
- внутреннее постоянное смещение — ±2,5 В,
- измеряемые параметры — L, C, R, X, Z, G, B, Y, D, Q, фазовый угол и DCR,
- выходное сопротивление — 30, 50 или 100 Ом,
- функция автоматического поддержания уровня ALC — предусмотрена,
- коррекция OPEN/SHORT — по точке или всему диапазону,
- число шагов последовательного теста — 10,
- компаратор — 9 BIN + 1 AUX,
- память результатов — до 10000 измерений,
- цветной дисплей — 3,5",
- разрешение экрана — 320 × 240,
- интерфейсы — RS-232C, Handler, USB Host и USB Device,
- электропитание — 100–240 В AC, 50/60 Гц,
- максимальная потребляемая мощность — около 15 Вт,
- габариты — 265 × 107 × 312 мм,
- масса — около 3 кг.
Особенности конструкции устройств
Измерительная схема GW Instek LCR-6002 работает с четырехпроводным подключением тестируемого компонента. Такой подход уменьшает влияние сопротивления соединительных проводов и контактов, что особенно важно при измерении малых сопротивлений и низкоомных индуктивных элементов. Прибор формирует переменный тестовый сигнал заданной частоты и уровня, подает его на компонент и анализирует возникающие ток и фазовый сдвиг. На основе полученных значений рассчитываются эквивалентные электрические параметры — например, емкость и потери конденсатора либо индуктивность и добротность катушки. Перед измерением можно выполнить компенсацию OPEN и SHORT. При полном частотном обнулении прибор сохраняет корректирующие значения во всем рабочем диапазоне, поэтому при последующем изменении тестовой частоты не требуется каждый раз повторять настройку измерительной оснастки. На цветной экран одновременно выводятся основной, дополнительный и два контрольных параметра. Это позволяет, например, наблюдать емкость вместе с тангенсом потерь, напряжением и током тестового сигнала без переключения между отдельными окнами. Функция ALC поддерживает заданный уровень сигнала на тестируемом компоненте.
Области применения
Возможности LCR-6002 подходят для лабораторного, входного и производственного контроля. Основными направлениями применения являются:
- измерение емкости конденсаторов,
- проверка индуктивности катушек,
- контроль активного сопротивления компонентов,
- оценка добротности и коэффициента потерь,
- исследование импеданса на различных частотах,
- входной контроль электронных компонентов,
- испытания в отделах разработки,
- контроль параметров после производства,
- сортировка деталей по допускам,
- автоматизированные измерительные стенды.
Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая GW Instek LCR-6002. Заказчикам доступны технические консультации по измерительным функциям, интерфейсам и характеристикам конкретного исполнения. Оперативная доставка оборудования осуществляется по России для лабораторий, производственных предприятий, сервисных организаций и других заказчиков.
Преимущества
Практические достоинства модели связаны с точностью измерений и удобством включения прибора в испытательный процесс. Ключевыми преимуществами являются:
- непрерывная установка тестовой частоты,
- высокая базовая точность,
- одновременное отображение нескольких параметров,
- измерение постоянного сопротивления,
- встроенное постоянное смещение,
- автоматическое поддержание уровня сигнала,
- удобная компенсация измерительной оснастки,
- функция сортировки компонентов,
- сохранение большого количества результатов,
- поддержка внешнего и компьютерного управления.
Таким образом, GW Instek LCR-6002 представляет собой компактный прецизионный измеритель для исследования электрических свойств пассивных компонентов в диапазоне от 10 Гц до 2 кГц. Базовая точность 0,05 %, три режима скорости и возможность одновременно контролировать несколько параметров позволяют применять прибор как при детальном лабораторном анализе, так и при повторяющихся производственных проверках.
