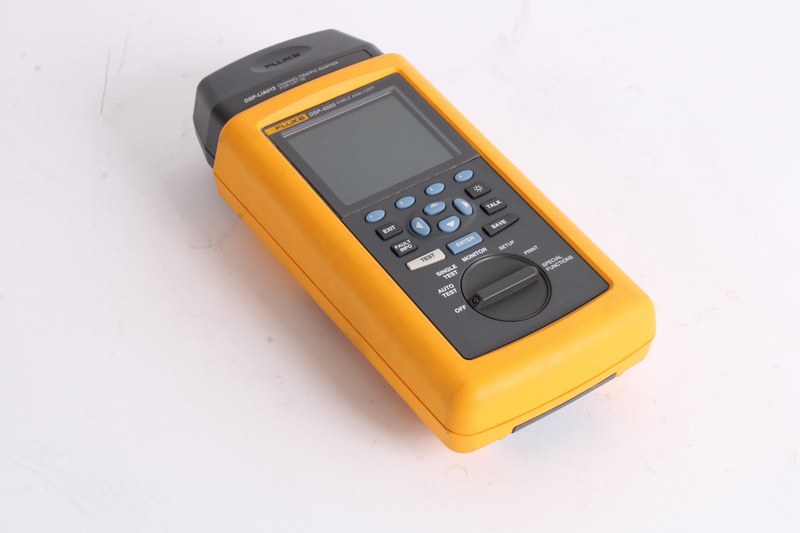

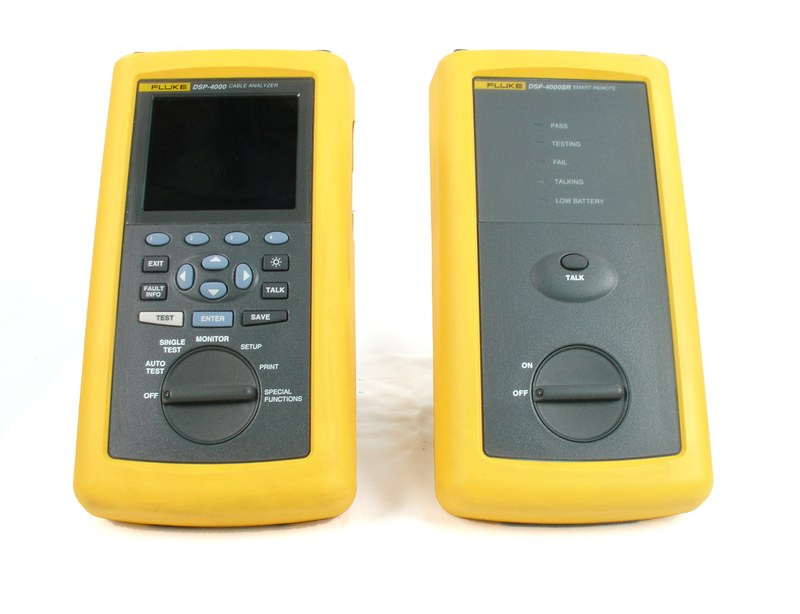

Fluke Networks DSP-4000PL — профессиональный анализатор кабельных линий для точной диагностики сети
Качество структурированной кабельной системы определяется не только правильностью соединения жил. Даже при исправной распиновке линия может иметь чрезмерное затухание, высокий уровень перекрестных наводок, несогласованный импеданс или значительную разницу задержек между парами. Fluke Networks DSP-4000PL предназначен для комплексной проверки подобных параметров и позволяет оценивать состояние медной кабельной инфраструктуры по измеряемым электрическим характеристикам.
Технические характеристики
Измерительная архитектура DSP-4000PL рассчитана на детальный анализ медных линий передачи данных. Основные параметры и возможности прибора приведены ниже:
- производитель — Fluke Networks,
- категория — цифровой анализатор кабельных линий,
- серия — DSP-4000,
- модель — DSP-4000PL,
- каталожное обозначение — DSP-4000PL,
- назначение — тестирование и сертификация структурированной кабельной системы,
- поддерживаемые линии — витая пара и коаксиальный кабель,
- диапазон измерительных частот — от 1 до 250 МГц,
- поддержка категорий — Cat 3, Cat 5e и Cat 6,
- поддержка классов ISO/IEC — Class C, D и E,
- режим Permanent Link — предусмотрен,
- режим Channel — предусмотрен,
- измерение схемы соединения Wire Map — предусмотрено,
- измерение длины линии — предусмотрено,
- измерение задержки распространения — предусмотрено,
- контроль Delay Skew — предусмотрен,
- измерение затухания — предусмотрено,
- измерение NEXT и удаленного NEXT — предусмотрено,
- измерение Power Sum NEXT — предусмотрено,
- измерение ELFEXT — предусмотрено,
- расчет ACR — предусмотрен,
- измерение Return Loss — предусмотрено,
- контроль характеристического импеданса — предусмотрен,
- измерение сопротивления шлейфа постоянному току — предусмотрено,
- разрешение амплитудных измерений — 0,1 дБ,
- питание основного блока — аккумулятор NiMH 7,2 В,
- емкость штатного аккумуляторного блока — 3500 мА·ч,
- типичное время автономной работы — 8–10 часов,
- время полного заряда — около 4 часов,
- встроенная память DSP-4000 — 512 КБ энергонезависимой RAM,
- емкость памяти — не менее 500 результатов Autotest без графических данных,
- дисплей — графический LCD с подсветкой,
- разрешение дисплея — 240 × 200 точек,
- размер рабочей области дисплея — около 71 × 61 мм,
- рабочая температура — от 0 до +45 °C,
- температура хранения — от −20 до +60 °C,
- габариты основного блока без адаптера — 235 × 127 × 76 мм,
- масса основного блока — около 1,5 кг.
Особенности конструкции устройств
Работа DSP-4000PL основана на цифровой обработке измерительных сигналов. Основной блок формирует тестовые импульсы, которые проходят через исследуемую линию, а измерительная система анализирует изменение их амплитуды, временных параметров и взаимное влияние отдельных витых пар. При проверке NEXT прибор определяет уровень перекрестной наводки между парами возле точки подачи сигнала. Отдельно измеряются удаленные взаимные влияния, затухание, обратные отражения и соотношения между полезным сигналом и помехой. Благодаря этому неисправность можно оценивать не только по факту отсутствия соединения, но и по качеству электрических характеристик всей трассы. Исполнение PL отличается комплектом Permanent Link Adapter. Такой адаптер позволяет исключить из результата влияние пользовательских патч-кордов и исследовать именно стационарный участок структурированной кабельной системы между коммутационными точками. Режим Autotest объединяет несколько измерений в единую процедуру.
Области применения
Возможности DSP-4000PL рассчитаны на профессиональную работу с медной сетевой инфраструктурой. Основными направлениями применения являются:
- сертификация структурированных кабельных систем,
- проверка линий категории 5e,
- измерение характеристик линий категории 6,
- контроль Permanent Link,
- диагностика сетевых розеток и патч-панелей,
- поиск повреждений витой пары,
- оценка затухания и перекрестных наводок,
- контроль кабелей после монтажа,
- приемочные испытания локальных сетей,
- техническое обслуживание корпоративной кабельной инфраструктуры.
Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая Fluke Networks DSP-4000PL. Заказчикам доступны технические консультации по измерительным функциям, интерфейсным адаптерам и характеристикам конкретного исполнения. Оперативная доставка оборудования осуществляется по России для предприятий, монтажных организаций, сервисных подразделений и других заказчиков.
Преимущества
Практические достоинства прибора связаны с комплексным анализом кабельной линии и удобством проведения сертификационных измерений. Ключевыми преимуществами являются:
- комплексная проверка параметров витой пары,
- автоматизированная последовательность измерений,
- поддержка Permanent Link,
- выявление скрытых электрических дефектов,
- контроль перекрестных наводок,
- оценка затухания и возвратных потерь,
- автономная работа от аккумулятора,
- сохранение результатов испытаний,
- наглядное отображение диагностической информации,
- пригодность для профессионального обслуживания сетевой инфраструктуры.
Таким образом, Fluke Networks DSP-4000PL представляет собой профессиональный цифровой анализатор для проверки параметров медных кабельных линий. Возможность измерять NEXT, затухание, Return Loss, сопротивление, длину и временные характеристики позволяет получить развернутую картину состояния сети вместо простой проверки электрической целостности. Исполнение Permanent Link особенно удобно при приемке стационарной кабельной инфраструктуры, поскольку позволяет оценивать характеристики непосредственно смонтированного канала.
