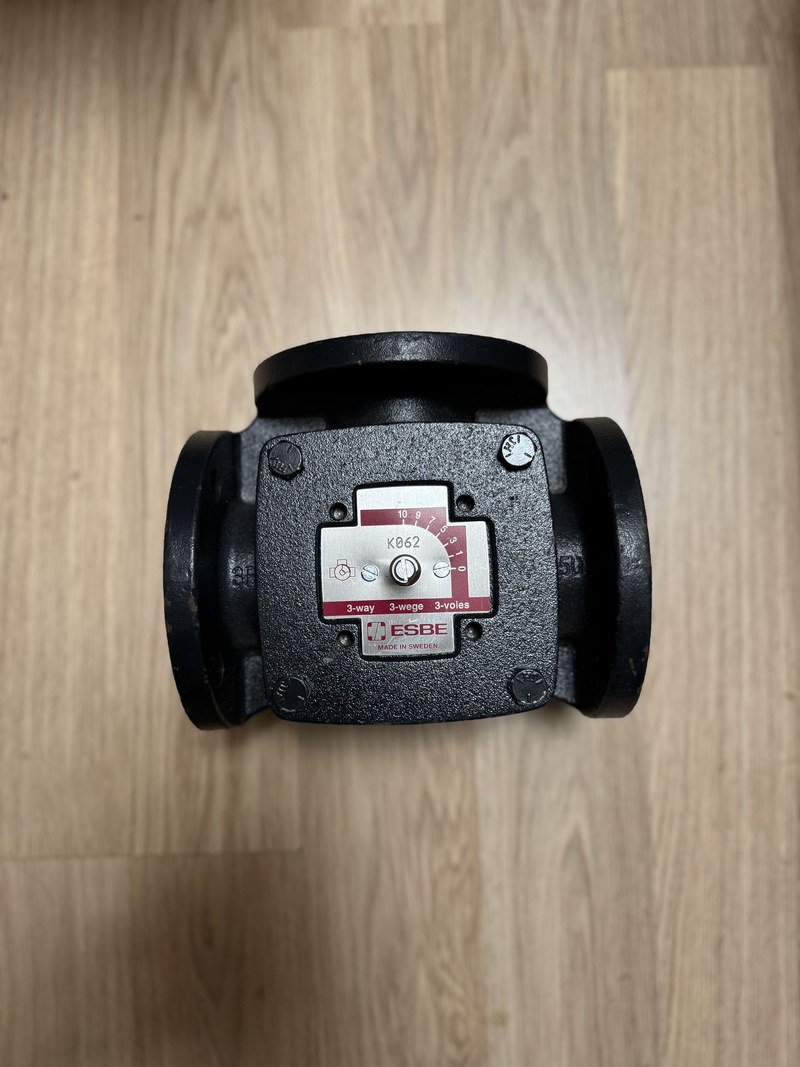

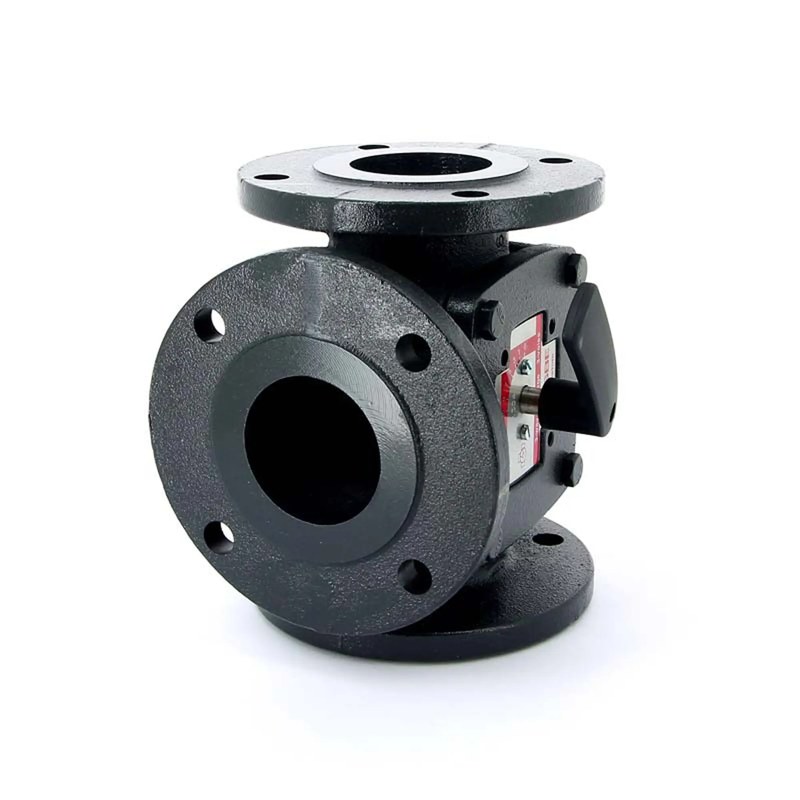

Трехходовой клапан ESBE 3F 50 11100600 — точное управление потоками в системах отопления и охлаждения

Регулирование температуры в отопительном или охлаждающем контуре часто выполняется изменением соотношения двух потоков, а не полным перекрытием трубопровода. ESBE 3F 50 11100600 предназначен именно для такой гидравлической работы. Трехходовая конструкция позволяет использовать клапан как для смешения теплоносителей с разной температурой, так и для распределения общего потока между двумя направлениями. Исполнение DN50 имеет коэффициент пропускной способности Kvs 60 и фланцевое подключение класса PN6. Корпус из чугуна рассчитан на эксплуатацию в отопительных и охлаждающих установках, а поворотный механизм обеспечивает плавное изменение проходных сечений.

Технические характеристики

Рабочие параметры модели рассчитаны на средние и крупные гидравлические контуры. Основные характеристики ESBE 3F 50 представлены ниже:

• производитель — ESBE,
• категория — трехходовой ротационный клапан,
• серия — 3F,
• модель — 3F 50,
• артикул — 11100600,
• условный диаметр — DN50,
• коэффициент пропускной способности Kvs — 60,
• номинальный класс давления — PN6,
• максимальный перепад давления — 50 кПа,
• диапазон регулирования Kv/Kvmin — 100,
• присоединение — фланцевое,
• стандарт фланцев — EN 1092-2,
• температура рабочей среды — от −10 до +110 °C,
• допустимая доля гликоля в воде — до 50 %,
• допустимая доля этанола в воде — до 28 %,
• утечка при смешении — не более 1,5 % от расхода,
• утечка при разделении — не более 1,0 % от расхода,
• материал корпуса — чугун EN-JL 1030,
• материал регулирующего элемента — латунь CW614N и нержавеющая сталь,
• материал втулки — латунь DZR CW602N,
• материал крышки — чугун,
• уплотнения — EPDM,
• размер A — 98 мм,
• размер B — 195 мм,
• размер C — 50 мм,
• размер D — 92 мм,
• размер E — 110 мм,
• размер F — 140 мм,
• крепежные отверстия — 4 × Ø15 мм,
• масса — около 9,1 кг.

Особенности конструкции устройств

Внутри корпуса ESBE 3F 50 расположен поворотный регулирующий элемент, положение которого определяет площадь проходных каналов между тремя патрубками. При вращении шпинделя проходное сечение меняется постепенно, благодаря чему расход перераспределяется плавно, без резкого гидравлического переключения. В смесительной схеме к двум патрубкам подаются потоки с различными параметрами, например горячая вода от источника тепла и более холодная вода из обратной линии. Положение внутреннего элемента задает их соотношение, после чего через третий патрубок выходит смешанный теплоноситель требуемой температуры. При разделительной работе направление процесса меняется: один общий поток поступает в клапан и распределяется между двумя контурами. Производитель допускает для серии 3F оба режима — mixing и diverting. Чугунный корпус рассчитан на жесткое фланцевое соединение с трубопроводом. Внутренняя регулирующая часть сочетает латунь и нержавеющую сталь, а уплотнительные кольца изготовлены из EPDM. Такая конструкция рассчитана на продолжительный контакт с водой и допустимыми водно-гликолевыми смесями. Положение шпинделя можно изменять вручную либо посредством совместимого электропривода ESBE. При автоматизации клапан становится исполнительным элементом системы регулирования: контроллер изменяет положение механизма по температуре или другому заданному параметру.

Области применения

Сочетание DN50 и Kvs 60 делает клапан подходящим для систем со значительным циркуляционным расходом. Основными направлениями применения являются:

• смесительные узлы отопления,
• котельные установки,
• тепловые пункты,
• системы водяного охлаждения,
• контуры кондиционирования,
• регулирование температуры подачи,
• теплообменные установки,
• распределительные гидравлические схемы,
• водогликолевые контуры,
• автоматизированные инженерные системы.
• Серия 3F предназначена ESBE для отопительных и охлаждающих установок с фланцевым присоединением PN6.

Компания «Олниса» поставляет промышленную трубопроводную арматуру, включая трехходовой клапан ESBE 3F 50 11100600. Заказчикам доступны технические консультации по характеристикам исполнения, фланцевому подключению и эксплуатационным параметрам оборудования. Оперативная доставка продукции осуществляется по России для котельных, тепловых пунктов, промышленных предприятий и других инженерных объектов.

Преимущества

Практические достоинства модели определяются универсальностью гидравлической схемы и надежной фланцевой конструкцией. Ключевыми преимуществами являются:

• работа как на смешение, так и на разделение потока,
• плавное регулирование без двухпозиционного переключения,
• удобная интеграция с автоматическими приводами,
• прочная чугунная конструкция,
• стабильная работа в отопительных контурах,
• возможность применения в системах охлаждения,
• совместимость с водно-гликолевыми смесями,
• фланцевое подключение к трубопроводу,
• ремонтопригодная внутренняя конструкция,
• удобство построения автоматизированных смесительных узлов.

Таким образом, ESBE 3F 50 11100600 — трехходовой клапан DN50 с пропускной способностью Kvs 60, рассчитанный на управление потоками в системах отопления и охлаждения. Рабочее давление PN6, диапазон температуры от −10 до +110 °C и возможность работы на смешение либо разделение позволяют использовать его в разнообразных гидравлических схемах. Фланцевое исполнение, поворотный регулирующий механизм и возможность автоматизации делают модель практичным элементом котельных, тепловых пунктов и других инженерных систем.
