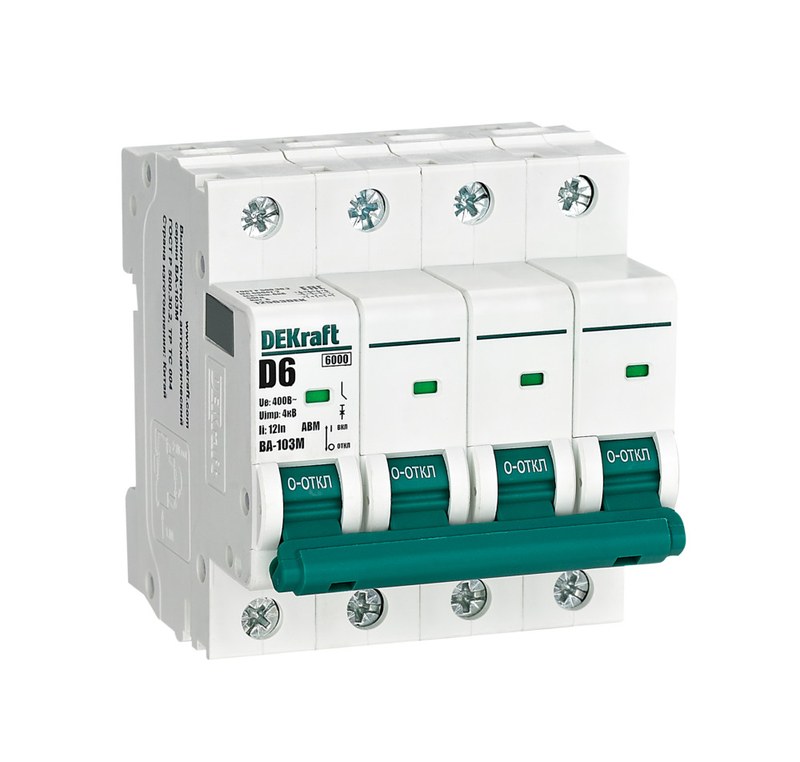

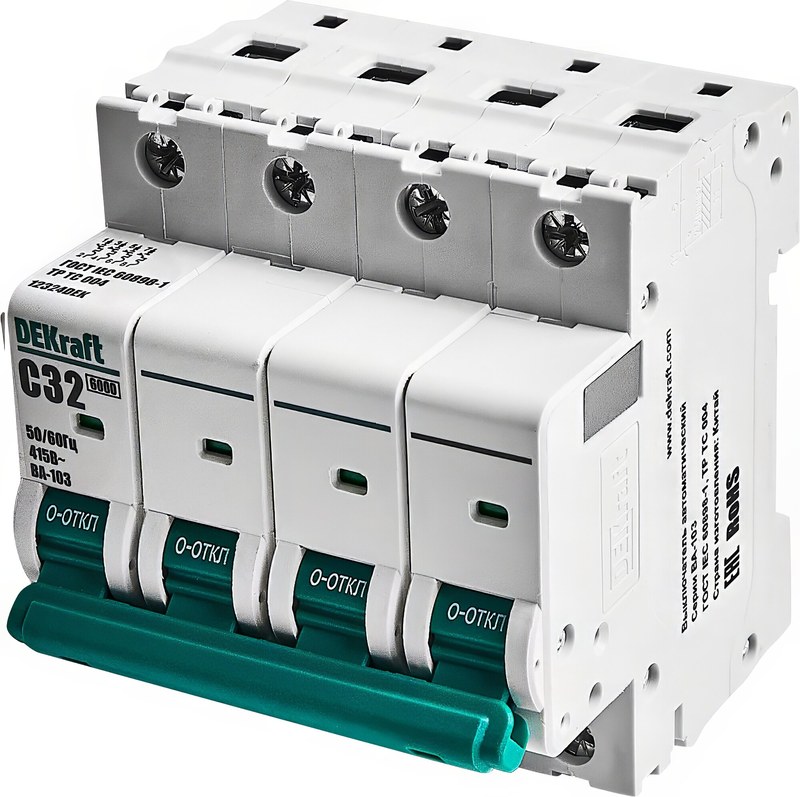

Автоматический выключатель DEKraft ВА-103М 12563DEK на 6000 А для специальных силовых цепей

В электрических установках с двигателями, трансформаторами и другой нагрузкой, создающей значительный пусковой ток, мгновенное отключение аппарата при кратковременном броске не всегда желательно. Для таких условий применяются автоматические выключатели с характеристикой D. DEKraft ВА-103М 4P 6A D 6кА 12563DEK сочетает четырехполюсную коммутацию с электромагнитной защитой от короткого замыкания и отключающей способностью 6000 А. Особенность выбранного исполнения заключается в отсутствии тепловой защиты. Автомат рассчитан прежде всего на быстрое отключение аварийного тока КЗ и применяется в специализированных цепях, где требования к логике защиты отличаются от обычных групповых линий.

Технические характеристики

Электрические параметры модели ориентированы на четырехпроводные силовые цепи и нагрузку с выраженным пусковым процессом. Основные характеристики исполнения следующие:

• производитель — DEKraft,
• категория — модульный автоматический выключатель,
• серия — ВА-103М 6кА,
• модель — ВА-103М 4P 6A D,
• артикул — 12563DEK,
• количество полюсов — 4,
• номинальный ток — 6 А,
• номинальное рабочее напряжение — 400 В,
• предельная отключающая способность — 6000 А,
• характеристика электромагнитного расцепления — D,
• тип защиты — от токов короткого замыкания,
• тепловой расцепитель — отсутствует,
• температура эксплуатации — от −25 до +60 °C,
• назначение — специальные цепи противопожарной защиты и вентиляции,
• возможность ручной коммутации — предусмотрена,
• способ установки — модульный щитовой,
• монтаж — на DIN-рейку,
• соответствие требованиям RoHS — предусмотрено.

Особенности конструкции устройств

Работа ВА-103М основана на электромагнитном расцеплении. При штатном токе главные контакты остаются замкнутыми и передают питание к нагрузке. Если возникает короткое замыкание и ток резко возрастает, магнитная система расцепителя формирует усилие, освобождающее механизм отключения. Контактная группа размыкается и прерывает аварийную цепь. Характеристика D допускает более высокий кратковременный пусковой ток до момента мгновенного срабатывания. Для автоматов такого типа порог электромагнитного расцепления располагается значительно выше номинального тока, чем у исполнений B или C. Поэтому данная логика востребована в цепях, где включение двигателя, трансформатора или аналогичной нагрузки сопровождается выраженным стартовым броском. Для стандартной серии DEKraft производитель указывает для кривой D диапазон мгновенного срабатывания порядка 10–14 номинальных токов. Четырехполюсная конструкция обеспечивает одновременное переключение всех проводников, связанных общим механическим приводом. Это позволяет применять аппарат в трехфазных схемах, где требуется совместное отключение нескольких линий одной командой. Отсутствие теплового расцепителя принципиально отличает ВА-103М от универсального автоматического выключателя. Аппарат не предназначен для самостоятельной защиты проводки от длительной перегрузки по обычной тепловой характеристике, поэтому его используют как часть схемы, где необходимые функции защиты реализованы с учетом назначения конкретной установки. Дугогасительная система принимает электрическую дугу, возникающую при размыкании контактов под аварийным током, дробит ее и способствует быстрому прекращению проводимости.

Области применения

Специализированная схема ВА-103М определяет круг электрических установок, где такая модификация наиболее востребована. Основными направлениями применения являются:

• цепи противопожарных систем,
• системы дымоудаления,
• электропитание вентиляционного оборудования,
• цепи электродвигателей,
• установки с повышенными пусковыми токами,
• электропитание трансформаторной нагрузки,
• автоматизированные инженерные системы,
• распределительные шкафы специального назначения,
• промышленные щиты управления,
• цепи с отдельной защитой от длительной перегрузки.

Компания «Олниса» поставляет низковольтную и промышленную аппаратуру, включая DEKraft ВА-103М 12563DEK. Заказчикам доступны технические консультации по характеристике отключения, количеству полюсов и электрическим параметрам конкретного исполнения. Оперативная доставка оборудования осуществляется по России для промышленных предприятий, инженерных объектов, распределительных систем и специализированных электрических установок.

Преимущества

Практические достоинства выбранного исполнения определяются его специализированным назначением и устойчивостью к значительным пусковым токам. Ключевыми преимуществами являются:

• отключающая способность 6000 А,
• четырехполюсное исполнение,
• характеристика D для нагрузок с пусковыми бросками,
• быстрое электромагнитное отключение при коротком замыкании,
• единый механизм переключения нескольких полюсов,
• компактное модульное исполнение,
• стандартный монтаж в распределительном щите,
• работа в расширенном температурном диапазоне,
• пригодность для специальных инженерных цепей,
• возможность использования в системах промышленной автоматики.

Таким образом, DEKraft ВА-103М 4P 6A D 6кА 12563DEK — специализированный четырехполюсный автоматический выключатель, рассчитанный на коммутацию цепей 400 В и быстрое отключение коротких замыканий с током до 6000 А. Характеристика D позволяет аппарату работать в системах, где штатный запуск оборудования сопровождается кратковременным высоким током.
