Кабельный тестер Fluke MS2 Kit для точного контроля параметров сетевой инфраструктуры

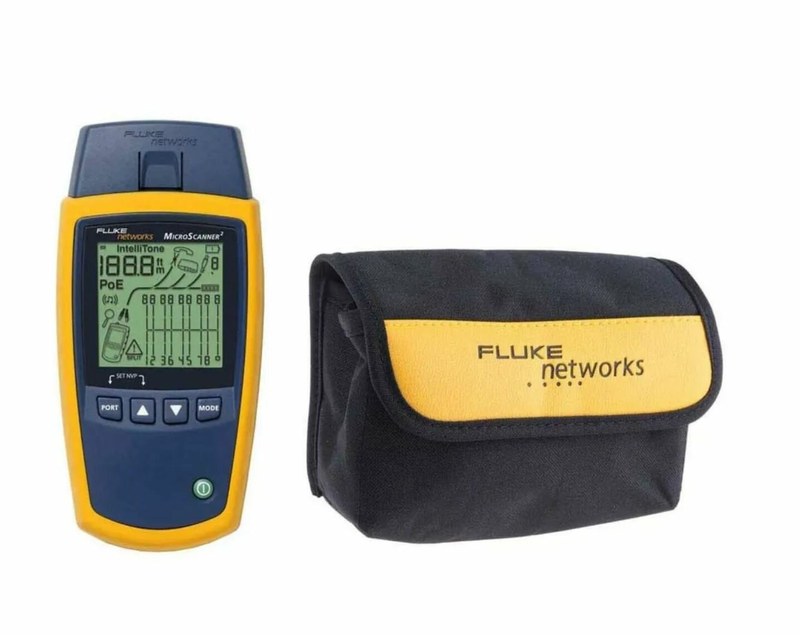

Тестер Fluke Networks MS2-KIT MicroScanner2 представляет собой профессиональный измерительный комплект для проверки медных кабельных систем, применяемый при контроле состояния линий передачи данных, голосовых сетей и слаботочных коммуникаций. Устройство объединяет функции кабельного анализатора, определителя повреждений, измерителя длины и генератора тонального сигнала, позволяя выполнять комплексную диагностику различных типов проводников. Основное назначение оборудования заключается в оперативном выявлении ошибок монтажа, нарушений распиновки и проблем, возникающих при эксплуатации структурированных кабельных систем.
Технические характеристики
К основным техническим параметрам тестера Fluke MS2-KIT относятся следующие показатели:
- Тип оборудования — многофункциональный тестер медных кабельных систем MicroScanner2,
- Поддерживаемые кабели — UTP, FTP, SSTP витая пара, а также коаксиальные линии с сопротивлением 75 Ом, 50 Ом и 93 Ом,
- Диапазон измерения длины кабеля — до 460 м,
- Разрешение измерения длины — 0,3 м,
- Погрешность измерения длины — ±4 % или ±0,6 м в зависимости от условий измерения,
- Определение схемы соединения — проверка соответствия распиновки стандартам TIA-568A и TIA-568B,
- Типы обнаруживаемых неисправностей — обрывы, короткие замыкания, перепутанные пары, неправильное соединение жил и расщепленные пары,
- Определение удаленных идентификаторов — поддержка до 7 адаптеров удаленной идентификации,
- Обнаружение сетевых портов Ethernet — определение скоростей 10 Мбит/с, 100 Мбит/с и 1 Гбит/с,
- Обнаружение PoE — определение наличия устройств питания по технологии Power over Ethernet стандарта 802.3af,
- Тип дисплея — монохромный LCD с подсветкой,
- Питание — 2 батареи типа AA,
- Продолжительность работы от комплекта батарей — до 20 часов стандартного использования,
- Габаритные размеры — 7,6 × 16,3 × 3,6 см,
- Масса измерительного блока — около 300 г с установленными батареями,
- Рабочая температура — от 0 C до +45 C,
- Температура хранения — от -20 C до +60 C,
- Максимальная рабочая влажность — до 90 % при температуре от +10 C до +35 C,
- Степень защиты от внешних воздействий соответствует требованиям промышленной эксплуатации измерительных приборов.
Принцип работы тестера заключается в подаче диагностических сигналов через подключенную линию и последующем анализе параметров прохождения сигнала. Встроенная система обработки данных определяет физическую длину кабеля, состояние проводников, наличие коммутационных ошибок и характеристики подключенного сетевого оборудования. Полученные сведения выводятся на экран одновременно, что позволяет быстро оценить состояние линии без применения нескольких отдельных измерительных устройств.
Особенности конструкции устройств
Конструкция Fluke MS2-KIT разработана для выполнения комплексной проверки кабельных инфраструктур в условиях монтажа и технического обслуживания. Центральным элементом системы является тестовый модуль MicroScanner2, который объединяет измерительные цепи, управляющую электронику и интерфейс отображения результатов. Ключевыми особенностями конструкции являются:
- встроенный разъем RJ45 для проверки восьмиконтактных сетевых соединений,
- разъем RJ11 для диагностики телефонных линий,
- коаксиальный F-разъем для контроля линий передачи видеосигналов,
- графическая индикация схемы подключения с визуальным отображением положения неисправности,
- режим определения длины кабеля до точки обрыва или короткого замыкания,
- функция цифровой трассировки IntelliTone для поиска нужного кабеля среди нескольких линий,
- аналоговый режим генерации сигнала для совместимости с различными приемниками,
- магнитное крепление корпуса для удобного размещения прибора при выполнении измерений,
- защитный адаптер Wiremap, выполняющий функцию тестового элемента и защитной крышки разъема.

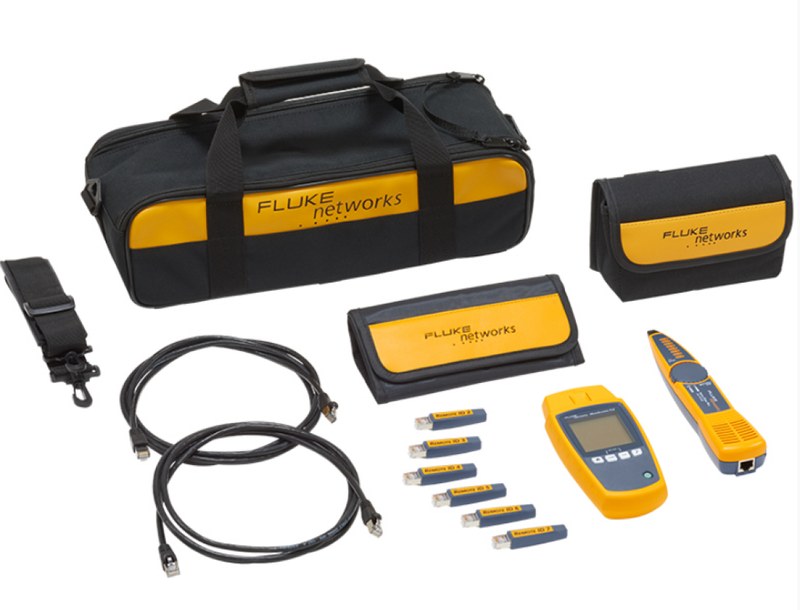

В комплект Fluke MS2-KIT входят основные принадлежности, расширяющие возможности применения оборудования:
- тестер MicroScanner2 Cable Verifier,
- зонд IntelliTone Pro 200,
- удаленные идентификаторы кабеля No2–7,
- экранированный соединительный кабель RJ45,
- соединительный кабель RJ11,
- коаксиальный соединительный кабель,
- переходник RJ45 с зажимами типа «крокодил»,
- магнитный ремень крепления,
- комплект батарей,
- защитный транспортировочный кейс.
Генератор тонального сигнала поддерживает цифровую технологию IntelliTone и аналоговые режимы поиска кабельных линий. Цифровой сигнал применяется для точного определения проводника в сложных кабельных пучках, а аналоговые частоты обеспечивают совместимость с распространенными трассировочными приемниками.
Области применения
Тестер Fluke MS2-KIT используется в различных направлениях, связанных с монтажом, проверкой и эксплуатацией информационных коммуникаций:
- проверка структурированных кабельных систем на предприятиях и объектах инфраструктуры,
- диагностика линий Ethernet перед вводом оборудования в эксплуатацию,
- контроль качества монтажа витой пары категорий Cat5 и Cat5e,
- поиск повреждений в действующих кабельных трассах,
- определение расположения кабелей в распределительных шкафах,
- проверка телефонных и низковольтных линий связи,
- контроль коаксиальных соединений систем передачи сигналов,
- обслуживание сетевых коммуникаций в промышленных и коммерческих зданиях.
Таким образом, Fluke MS2-KIT MicroScanner2 является функциональным тестером для профессиональной диагностики кабельных систем, сочетающим измерение длины, проверку соединений, поиск неисправностей и трассировку линий. Компактная конструкция, широкий набор поддерживаемых интерфейсов и развитые диагностические возможности делают прибор эффективным инструментом для контроля современных коммуникационных сетей. Компания «Олниса» осуществляет поставку промышленного оборудования ведущих производителей, включая измерительные приборы Fluke для различных отраслей применения. В ассортименте компании представлены надежные решения для оснащения предприятий, инженерных систем и технических объектов современным оборудованием. «Олниса» обеспечивает поставку оригинальной продукции с широким выбором промышленных устройств и комплектующих.
