Измеритель сопротивления изоляции Fluke 1587 для эффективного обслуживания электрооборудования
Мегаомметр Fluke 1587 представляет собой многофункциональный электроизмерительный прибор, предназначенный для диагностики состояния изоляции электрических систем, кабельных линий, электродвигателей, трансформаторов и различных промышленных установок. Устройство объединяет функции измерителя сопротивления изоляции высокого напряжения и цифрового мультиметра, что позволяет выполнять комплексные проверки электрических цепей с использованием одного измерительного оборудования. Принцип работы мегаомметров основан на подаче контролируемого испытательного напряжения на объект измерения и определении величины сопротивления изоляционного материала по значению протекающего тока утечки.
Технические характеристики
Ключевыми техническими особенностями мегаомметра Fluke 1587 являются расширенные измерительные возможности и поддержка нескольких режимов испытания изоляции. Основные параметры устройства определяют его функциональность при выполнении профилактических и диагностических работ:
- Диапазон испытательного напряжения изоляции составляет 50 В, 100 В, 250 В, 500 В и 1000 В постоянного тока,
- максимальное измеряемое сопротивление изоляции достигает 2 Г при испытательном напряжении 1000 В,
- диапазон измерения сопротивления электрических цепей составляет от 0 Ом до 50 МОм,
- диапазон измерения емкости составляет от 0 нФ до 10 мФ,
- диапазон измерения частоты составляет от 0 Гц до 100 кГц,
- функция проверки целостности цепи работает при сопротивлении до 100 Ом,
- точность измерения сопротивления изоляции составляет до ±1 % в зависимости от выбранного диапазона,
- рабочее напряжение питания формируется от четырех батарей типа AA напряжением 1,5 В каждая,
- категория безопасности измерений соответствует CAT IV 600 В и CAT III 1000 В,
- степень защиты корпуса соответствует требованиям промышленной эксплуатации.
Особенности конструкции устройств

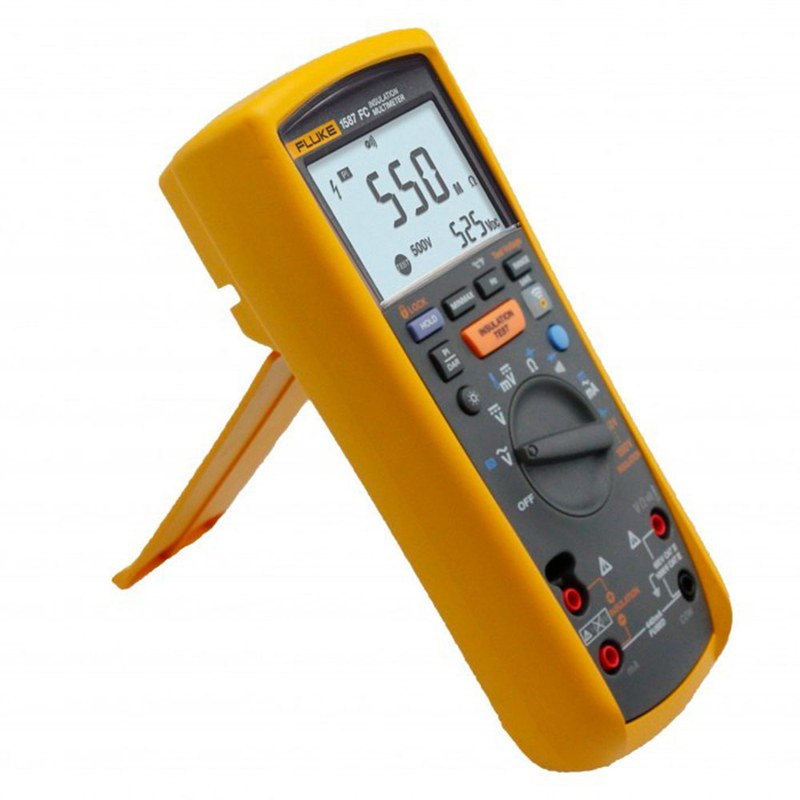

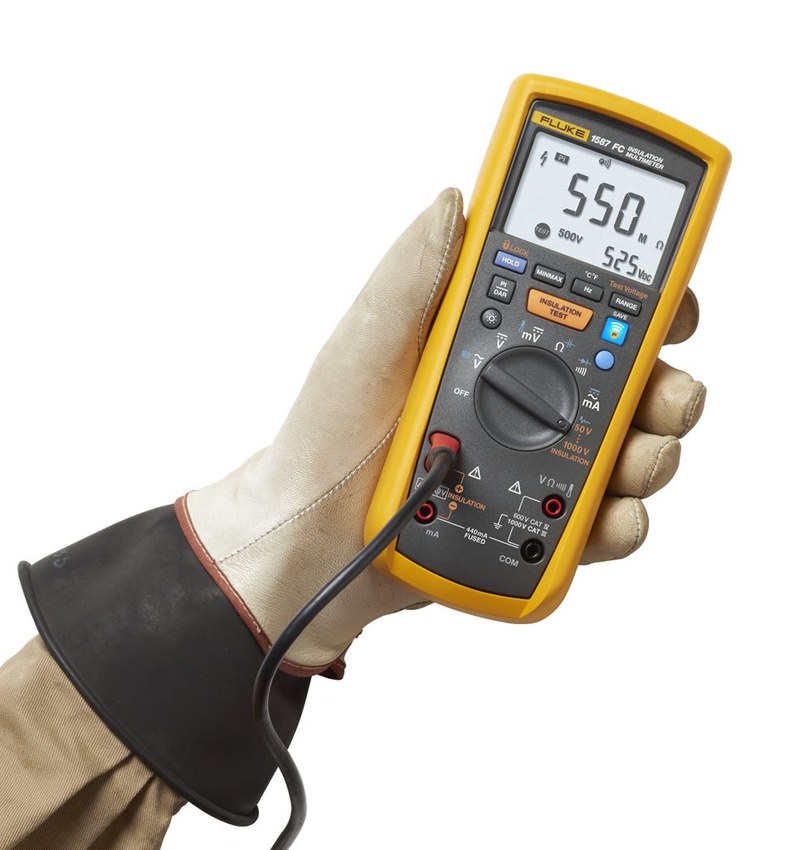

Конструкция Fluke 1587 выполнена с учетом требований к мобильным измерительным системам, используемым при проверке электрического оборудования. Основным элементом прибора является высоковольтный измерительный модуль, который формирует стабильное постоянное испытательное напряжение и обеспечивает контроль сопротивления изоляции. Электронная схема преобразования позволяет получать необходимый уровень напряжения без использования внешних источников питания. Корпус прибора изготовлен из ударопрочного материала, обеспечивающего защиту внутренних компонентов при эксплуатации на производственных объектах. Передняя панель включает цифровой дисплей с отображением измеряемых параметров, поворотный переключатель режимов и управляющие элементы для выбора типа испытания. Эргономичная форма корпуса обеспечивает удобство удержания устройства во время проведения измерений на электрических установках. Работа мегаомметра основана на принципе измерения тока утечки через изоляционный слой. После подключения измерительных проводов прибор подает заданное испытательное напряжение, после чего электронная система анализирует сопротивление исследуемого объекта. Полученные данные позволяют определить качество изоляции и выявить возможные повреждения, связанные с увлажнением, старением материалов или нарушением целостности защитного покрытия. Основными режимами работы Fluke 1587 являются:
- измерение сопротивления изоляции при испытательном напряжении 50 В для низковольтных электронных цепей,
- проверка сопротивления изоляции при напряжении 100 В для чувствительного электрического оборудования,
- испытание изоляции напряжением 250 В для контрольных и вспомогательных цепей,
- диагностика изоляционных характеристик при напряжении 500 В для большинства промышленных систем,
- испытание кабельных линий и электрических машин при напряжении 1000 В,
- контроль целостности цепей с использованием звуковой индикации,
- измерение емкостных параметров электрических компонентов,
- определение частотных характеристик электрических сигналов.
Дополнительные функции устройства включают автоматическое отключение питания для сохранения ресурса батарей, блокировку подачи испытательного напряжения при обнаружении внешнего напряжения в цепи и возможность удержания полученных значений на дисплее. Такие особенности повышают безопасность измерительных процедур и позволяют получать стабильные результаты при диагностике оборудования.
Области применения
Мегаомметр Fluke 1587 используется в различных направлениях электротехнического обслуживания, где требуется контроль состояния изоляционных материалов и проверка параметров электрических систем. Благодаря сочетанию функций измерителя изоляции и цифрового мультиметра прибор подходит для эксплуатации на промышленных объектах. Основными областями применения являются:
- проверка сопротивления изоляции силовых кабелей и проводников,
- диагностика обмоток электродвигателей переменного и постоянного тока,
- контроль качества монтажных соединений,
- обслуживание систем электроснабжения зданий и предприятий,
- диагностика электрических цепей автоматизации,
- проверка состояния нагревательных элементов и оборудования,
- испытание электрических компонентов после ремонта или модернизации.
Таким образом, мегаомметр Fluke 1587 является современным измерительным устройством для профессиональной проверки изоляции и электрических параметров оборудования. Сочетание высоковольтных испытаний, точных измерительных функций и прочной конструкции делает прибор эффективным инструментом для контроля технического состояния электрических систем. «Олниса» является поставщиком оборудования для энергетики, автоматизации и производственных объектов, обеспечивая доступ к качественным решениям ведущих производителей.
