Промышленный осциллограф Fluke 124 для комплексных измерений и контроля оборудования

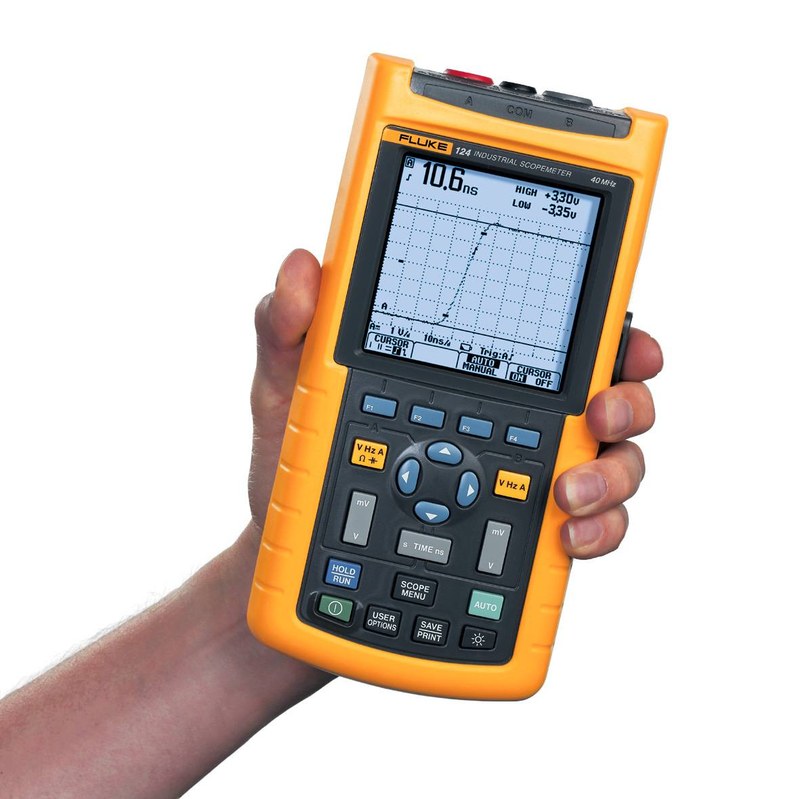

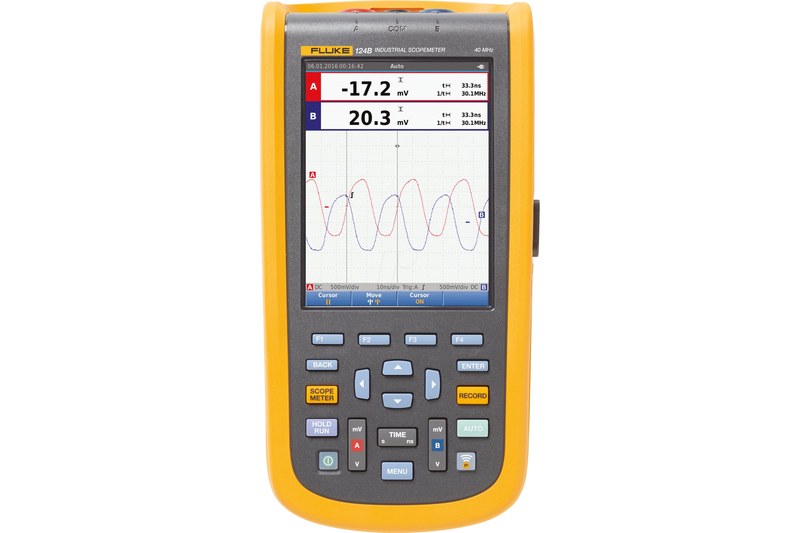

Осциллограф Fluke 124 представляет собой переносной измерительный прибор серии ScopeMeter, предназначенный для исследования формы электрических сигналов, диагностики электронных схем и контроля параметров промышленного оборудования. Устройство объединяет функции цифрового осциллографа, двухканального мультиметра и регистратора данных, что позволяет выполнять комплексный анализ напряжения, частоты, сопротивления и временных характеристик сигналов в условиях эксплуатации. Модель применяется при проверке электрических цепей, приводов, систем управления, силовых компонентов и различных промышленных установок.

Технические характеристики

Основные технические параметры осциллографа Fluke 124 определяют его возможности при исследовании электрических процессов. Ниже представлены ключевые характеристики устройства:

• количество измерительных каналов — 2 независимых входных канала для одновременного контроля нескольких сигналов,
• полоса пропускания осциллографа — 40 МГц, что обеспечивает анализ широкого диапазона промышленных и электронных сигналов,
• максимальная частота дискретизации — до 25 Мвыб/с для получения детализированной формы исследуемых импульсов,
• диапазон измерения напряжения постоянного тока — от 500 мВ до 1000 В с возможностью выбора различных пределов,
• диапазон измерения переменного напряжения — от 500 мВ до 750 В в зависимости от выбранного режима,
• входное сопротивление каналов — 1 МОм с емкостью около 15 пФ,
• разрешение измерительного экрана — 320 × 240 пикселей,
• объем внутренней памяти — до 20 экранов с сохранением настроек и результатов измерений,
• время автономной работы — до 7 часов от встроенного аккумуляторного блока,
• категория электробезопасности — CAT III 600 В согласно требованиям EN61010-1,
• рабочий температурный диапазон — от 0 C до 50 C,
• температура хранения — от -20 C до 60 C,
• максимальная рабочая высота эксплуатации — до 3000 м,
• габаритные размеры корпуса — 232 × 115 × 50 мм,
• масса прибора — около 1,2 кг.

Режимы работы

Измерительная система Fluke 124 поддерживает различные режимы анализа сигналов. Осциллографическая часть обеспечивает наблюдение формы напряжения во времени, а встроенные функции автоматической синхронизации позволяют быстро получать стабильное изображение даже при изменении характеристик входного сигнала. Дополнительно прибор способен выполнять мультиметровые измерения с отображением цифровых значений и использоваться как регистратор длительных процессов. Основные режимы работы устройства включают:

• режим цифрового осциллографа для визуального контроля формы электрического сигнала,
• режим двухканального измерения с одновременным отображением двух осциллограмм,
• режим автоматической настройки Connect-and-View для быстрого определения параметров сигнала,
• режим мультиметра для измерения напряжения, сопротивления, частоты и других электрических величин,
• режим записи изменений параметров во времени,
• режим измерения временных интервалов и амплитудных характеристик с использованием курсоров,
• режим анализа периодических и переходных процессов в электрических цепях.

Особенности конструкции устройств

Конструкция осциллографа Fluke 124 сочетает измерительный блок, систему обработки данных и защищенный корпус, обеспечивающий эксплуатацию в промышленных условиях. Передняя панель включает экран, функциональные клавиши управления и разъемы подключения измерительных щупов. Два входных канала позволяют одновременно исследовать взаимосвязанные процессы, например сравнивать входной и выходной сигналы электронного узла или контролировать работу различных участков электрической схемы. Принцип измерения основан на прохождении сигнала через входные цепи защиты и согласования, после чего аналоговые данные преобразуются аналого-цифровым преобразователем. Далее цифровой процессор выполняет фильтрацию, масштабирование и расчет параметров сигнала. Такой подход обеспечивает стабильное отображение формы импульсов и точность измерений при диагностике сложных систем. Важной особенностью конструкции является функция автоматического распознавания сигнала. Система самостоятельно определяет основные параметры входного воздействия и подбирает необходимые настройки развертки и запуска. Это позволяет сокращать время подготовки прибора к измерению и получать информативную осциллограмму без ручного выбора большого количества параметров. Основные конструктивные элементы Fluke 124 включают:

• двухканальный измерительный вход с электрической защитой от перегрузок,
• жидкокристаллический дисплей для отображения графиков и цифровых значений,
• встроенный аккумуляторный источник питания для автономной эксплуатации,
• микропроцессорный блок обработки измерительной информации,
• защитный корпус с устойчивостью к механическим воздействиям и попаданию влаги,
• интерфейс передачи данных для сохранения результатов измерений,
• систему автоматической синхронизации и стабилизации изображения сигнала.

Области применения

Осциллограф Fluke 124 используется в различных направлениях промышленной диагностики и технического контроля. Благодаря совмещению нескольких измерительных функций прибор подходит для анализа электрических систем, где требуется оперативное получение точных данных. Основными областями применения являются:

• диагностика промышленных электроприводов и систем управления,
• проверка электронных модулей автоматизации,
• контроль параметров источников питания и преобразователей,
• исследование сигналов датчиков и исполнительных устройств,
• проверка электрических цепей оборудования,
• анализ переходных процессов и нестабильных режимов работы,
• технический контроль распределительных систем и силовых установок,
• измерение характеристик аналоговых и цифровых электронных схем.

Таким образом, осциллограф Fluke 124 является универсальным измерительным устройством, объединяющим возможности цифрового осциллографа, мультиметра и регистратора данных. Прибор обеспечивает точный контроль электрических сигналов, помогает анализировать работу оборудования и подходит для решения широкого спектра промышленных измерительных задач. Компания «Олниса» предлагает поставку осциллографов Fluke 124 и промышленного оборудования ведущих производителей. Благодаря широкому ассортименту измерительных устройств компания обеспечивает предприятия качественной продукцией для оснащения технических и производственных процессов. «Олниса» поставляет надежное оборудование Fluke, соответствующее современным требованиям промышленной эксплуатации.
