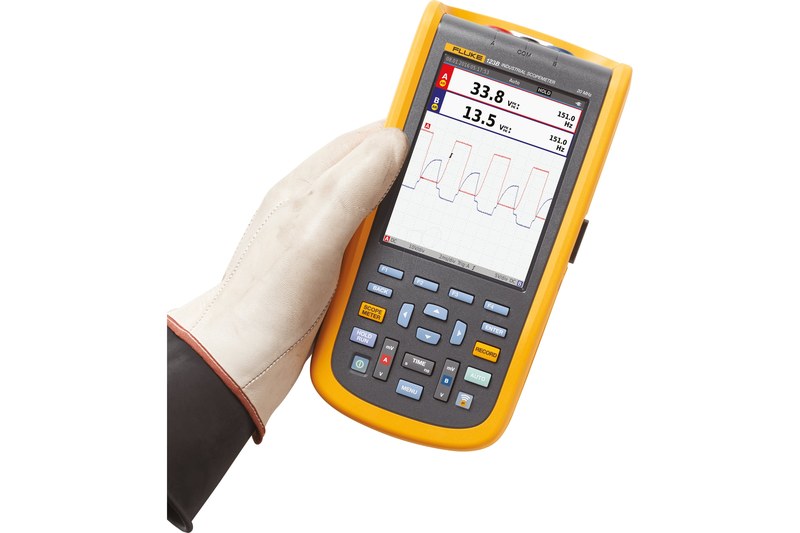

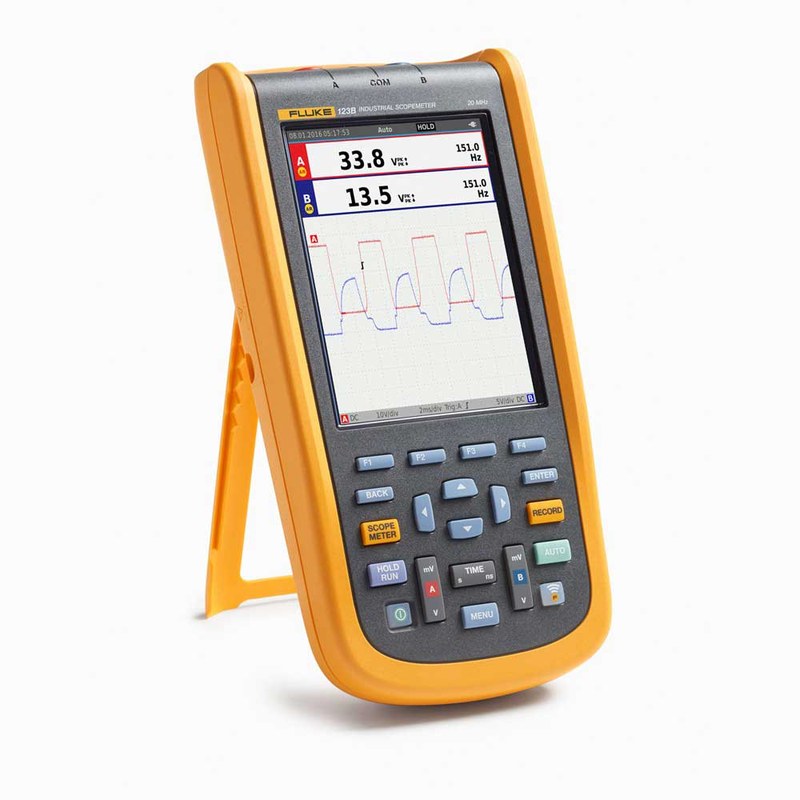

Fluke 123B 4755909 — мобильная диагностика электрических сигналов без сложной настройки

Поиск нестабильной неисправности в промышленном оборудовании часто требует одновременно увидеть форму сигнала, измерить его электрические параметры и проследить изменение величины во времени. Fluke 123B/NA/S 4755909 объединяет эти возможности в одном переносном приборе, поэтому подходит для обслуживания приводов, систем управления, источников питания и другой электроники непосредственно на объекте. Выбранное исполнение относится к расширенной комплектации серии 120B. Помимо самого двухканального ScopeMeter в набор входят мягкий транспортировочный чехол, магнитная система крепления, программное обеспечение FlukeView ScopeMeter и защита дисплея.

Технические характеристики

Измерительная платформа Fluke 123B рассчитана на анализ низко- и среднечастотных электрических процессов в промышленной среде. Основные параметры исполнения приведены ниже:

• производитель — Fluke,
• серия — ScopeMeter 120B,
• модель — 123B/NA/S,
• каталожный номер — 4755909,
• тип устройства — переносной цифровой осциллограф-мультиметр,
• количество измерительных входов — 2,
• полоса пропускания осциллографа — 20 МГц,
• частотный диапазон автоматического измерения — до 50 МГц,
• полная шкала цифрового измерения напряжения — 5000 отсчётов,
• диапазоны True RMS напряжения — 500 мВ, 5 В, 50 В, 500 В и 750 В,
• измерение сопротивления — до 30 МОм,
• измерение ёмкости — до 500 мкФ,
• измерение частоты — предусмотрено,
• измерение коэффициента заполнения — предусмотрено,
• измерение длительности импульса — предусмотрено,
• измерение фазы — от 0 до 359°,
• режим регистрации показаний — предусмотрен,
• автоматическая настройка Connect-and-View — предусмотрена,
• технология IntellaSet — предусмотрена,
• внутренняя память — до 20 наборов данных,
• питание — литий-ионный аккумулятор 10,8 В,
• типичное время автономной работы — около 7 часов,
• время зарядки при выключенном приборе — около 4 часов,
• степень защиты корпуса — IP51,
• категория безопасности — CAT IV 600 В / CAT III 750 В,
• рабочая температура от аккумулятора — от 0 до +40 °C,
• рабочая температура от сетевого адаптера — от 0 до +50 °C,
• габариты — 259 × 132 × 55 мм,
• масса с аккумулятором — около 1,4 кг.

Особенности конструкции устройств

Fluke 123B построен как прибор, способный заменить сразу несколько отдельных измерительных устройств. Два входа позволяют наблюдать электрические сигналы одновременно и сравнивать их форму, амплитуду и временные характеристики. Это особенно удобно при проверке входа и выхода электронного узла либо двух взаимосвязанных управляющих сигналов. Функция Connect-and-View автоматически распознаёт характер входного сигнала и настраивает параметры отображения. Оператору не требуется вручную подбирать развертку и чувствительность при каждом переходе к новой точке измерения, что ускоряет диагностику оборудования с неизвестными параметрами сигнала. Технология IntellaSet анализирует выбранный режим и корректирует числовое представление измеряемого параметра. Таким образом, экран используется не только для отображения осциллограммы, но и для получения привычных мультиметровых значений. Встроенный регистратор позволяет фиксировать измеряемую величину в течение продолжительного времени. Это полезно при поиске периодических сбоев, которые возникают не постоянно и могут остаться незамеченными при обычной кратковременной проверке. Корпус рассчитан на эксплуатацию непосредственно возле действующего оборудования. Защита IP51 уменьшает влияние пыли и капель, а категория CAT IV 600 В / CAT III 750 В позволяет использовать прибор в соответствующих силовых цепях при соблюдении установленных требований безопасности. Версия 4755909 дополнительно оснащена магнитным подвесом.

Области применения

Сочетание осциллографа и мультиметра делает Fluke 123B удобным универсальным инструментом для технического обслуживания. Основными направлениями применения являются:

• диагностика промышленной автоматики,
• проверка источников питания,
• анализ сигналов датчиков,
• контроль управляющих цепей,
• обслуживание электроприводов,
• поиск периодических электрических неисправностей,
• проверка электронных модулей,
• анализ импульсных сигналов,
• контроль оборудования в распределительных шкафах,
• выездное техническое обслуживание.

Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая Fluke 123B/NA/S 4755909. Заказчикам доступны технические консультации по измерительным режимам, комплектации и эксплуатационным характеристикам конкретного исполнения. Оперативная доставка оборудования осуществляется по России для производственных предприятий, сервисных организаций, лабораторий и других заказчиков.

Преимущества

Практические достоинства модели связаны с объединением нескольких измерительных функций в переносном корпусе. Ключевыми преимуществами являются:

• одновременный анализ двух сигналов,
• автоматическая настройка осциллограммы,
• совмещение функций осциллографа и мультиметра,
• регистрация параметров в течение длительного времени,
• наглядное отображение формы сигнала,
• работа от встроенного аккумулятора,
• защищённое исполнение для промышленной эксплуатации,
• высокая категория электробезопасности,
• магнитное крепление в расширенной комплектации,
• удобство выездной диагностики оборудования.

Таким образом, Fluke 123B/NA/S 4755909 представляет собой компактный ScopeMeter с полосой 20 МГц, который позволяет одновременно наблюдать форму сигнала и получать числовые электрические параметры. Автоматические функции настройки снижают количество ручных операций, а встроенный регистратор помогает выявлять нестабильные неисправности, возникающие через длительные интервалы времени.
