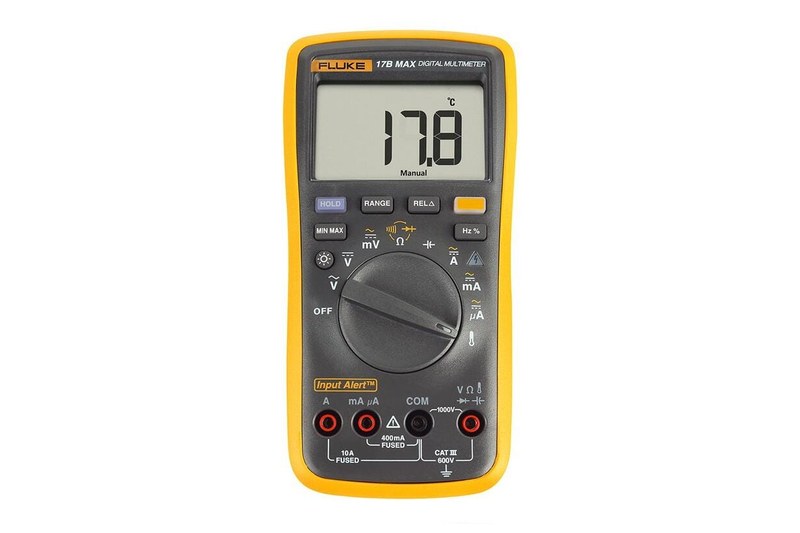

Fluke 17B MAX 5336100 — точный мультиметр для электроники и профессиональной диагностики
При обслуживании электронных плат и промышленного оборудования важны не только пределы измерения прибора, но и удобство доступа к небольшим контактным площадкам. Fluke 17B MAX-02/APC 5336100 сочетает функции цифрового мультиметра с комплектом тонких щупов TL31, которые позволяют уверенно работать с компактными разъёмами, выводами компонентов и плотно расположенными точками измерения. Модель развивает функциональность семейства 17B и поддерживает измерение напряжения, тока, сопротивления, ёмкости, частоты, коэффициента заполнения и температуры. Дополнительная звуковая и визуальная сигнализация предупреждает о неправильном подключении измерительных проводов, снижая вероятность ошибки при переключении между режимами.
Технические характеристики
Измерительные возможности прибора охватывают основные электрические параметры, необходимые при диагностике оборудования. Основные характеристики исполнения приведены ниже:
- производитель — Fluke,
- серия — 17B MAX,
- модель — 17B MAX-02/APC,
- каталожный номер — 5336100,
- тип прибора — цифровой мультиметр,
- комплектные щупы — TL31 Extra-Slim,
- термопара типа K — входит в комплект,
- разрядность дисплея — 6000 отсчётов,
- переменное напряжение — до 1000 В,
- постоянное напряжение — до 1000 В,
- точность DC — ±0,5 % + 3 отсчёта,
- переменный ток — до 10 А,
- постоянный ток — до 10 А,
- измерение малых токов — в диапазонах мкА и мА,
- сопротивление — до 40 МОм,
- ёмкость — до 2000 мкФ,
- частота — до 100 кГц,
- коэффициент заполнения — от 1 до 99 %,
- температура — от −55 до +400 °C,
- проверка диодов — предусмотрена,
- прозвонка цепи — предусмотрена,
- подсветка дисплея — предусмотрена,
- порог прозвонки — около 70 Ом,
- категория безопасности — CAT III 600 В,
- степень защиты корпуса — IP40,
- питание — 2 батареи AA,
- ресурс батарей — не менее 500 часов,
- рабочая температура — от 0 до +40 °C,
- температура хранения — от −30 до +60 °C,
- габариты — 183 × 91 × 49,5 мм,
- масса — около 455 г.
Особенности конструкции устройств

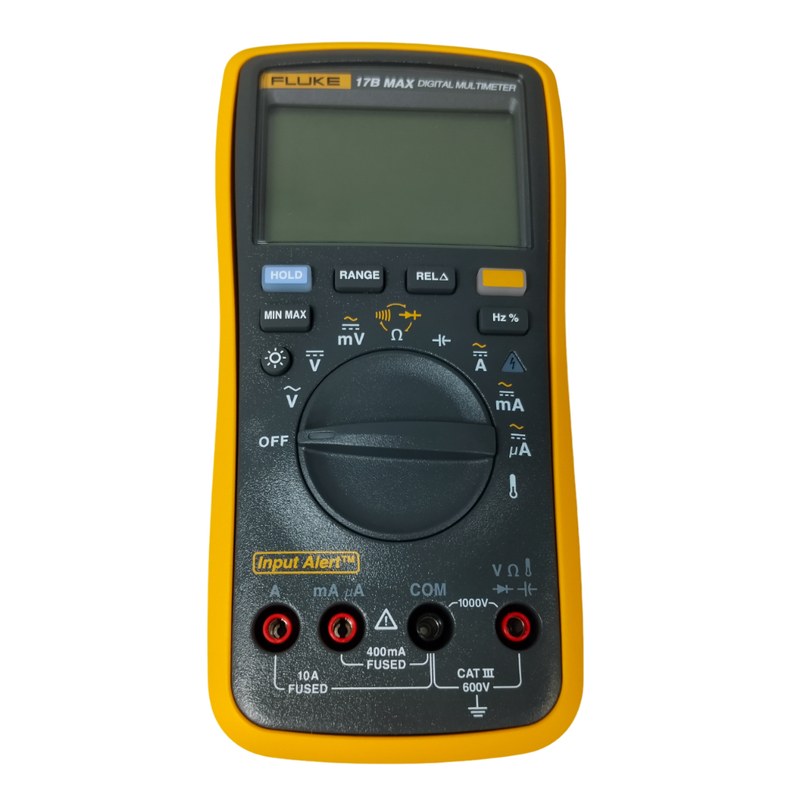

Fluke 17B MAX построен как универсальный ручной измерительный прибор с автоматическим выбором диапазона. Пользователю достаточно выбрать измеряемую величину, после чего электроника самостоятельно определяет подходящий предел и выводит результат на крупный дисплей. Исполнение 5336100 отличается щупами TL31 с тонкими наконечниками. Такая оснастка особенно удобна при работе с электронными платами, клеммами небольшого размера и разъёмами, где стандартный толстый наконечник может перекрывать соседние контакты. В прибор встроена система Input Alert. Если измерительные провода подключены к токовым входам, а переключатель установлен в несовместимый режим, мультиметр формирует звуковое и визуальное предупреждение. Это помогает снизить риск ошибочного подключения при переходе между измерением тока и напряжения. Температурный режим реализован через комплектную термопару типа K. Благодаря этому одним прибором можно проверить не только электрические параметры, но и нагрев корпуса двигателя, электронного модуля, радиатора либо другого оборудования. Функция измерения частоты и коэффициента заполнения полезна при диагностике импульсных сигналов, датчиков и управляющих цепей.
Области применения
Функциональность 17B MAX-02/APC подходит для электротехнических и электронных работ различного уровня. Основными направлениями применения являются:
- диагностика электронных плат,
- проверка промышленной автоматики,
- обслуживание источников питания,
- контроль электрических шкафов,
- измерение параметров датчиков,
- проверка цепей управления,
- тестирование конденсаторов,
- контроль температуры оборудования,
- обслуживание низковольтных установок,
- поиск неисправностей в электрических цепях.
Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая Fluke 17B MAX-02/APC 5336100. Заказчикам доступны технические консультации по измерительным режимам, комплектации и характеристикам конкретного исполнения. Оперативная доставка оборудования осуществляется по России для предприятий, сервисных организаций, лабораторий и других заказчиков.
Преимущества
Практические достоинства модели связаны с сочетанием широкого набора измерений и удобства повседневной работы. Ключевыми преимуществами являются:
- тонкие щупы для работы с компактными контактами,
- измерение основных электрических величин одним прибором,
- контроль температуры с помощью комплектной термопары,
- предупреждение о неправильном подключении проводов,
- крупный дисплей с подсветкой,
- продолжительная работа от одного комплекта батарей,
- измерение частоты и коэффициента заполнения,
- контроль ёмкости электронных компонентов,
- компактный ручной корпус,
- пригодность для сервисной и производственной диагностики.
Таким образом, Fluke 17B MAX-02/APC 5336100 представляет собой универсальный цифровой мультиметр для специалистов, которым необходимо выполнять электрические и электронные измерения одним компактным прибором. Диапазоны до 1000 В и 10 А, измерение сопротивления, ёмкости, частоты и температуры позволяют применять модель в самых разных диагностических задачах. Особенность выбранного исполнения — комплект TL31 Extra-Slim, рассчитанный на работу с небольшими точками измерения и электронными компонентами. Каталожный номер 5336100 относится именно к версии 17B MAX-02.
