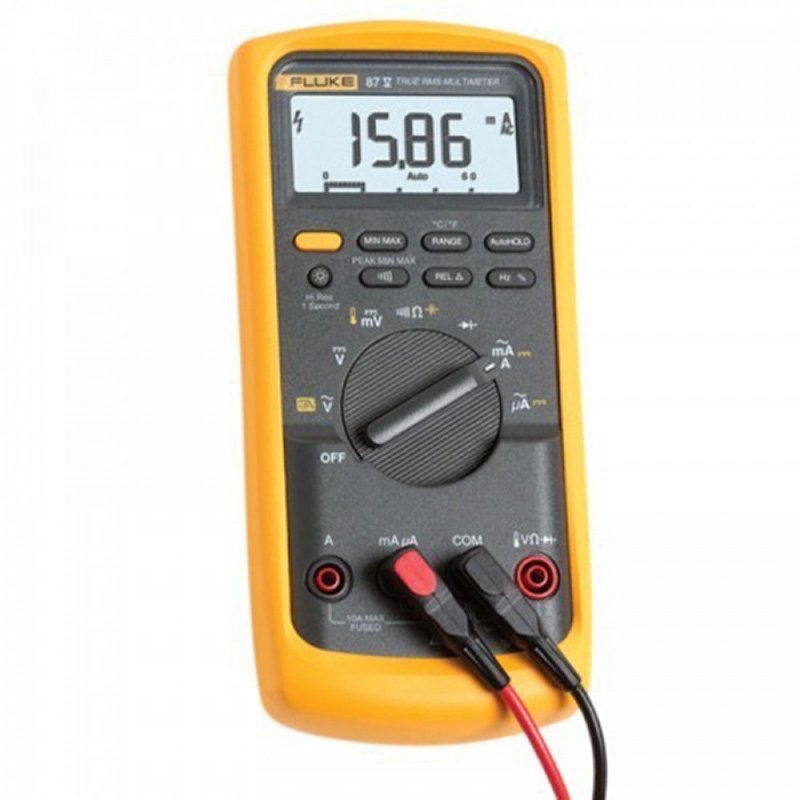

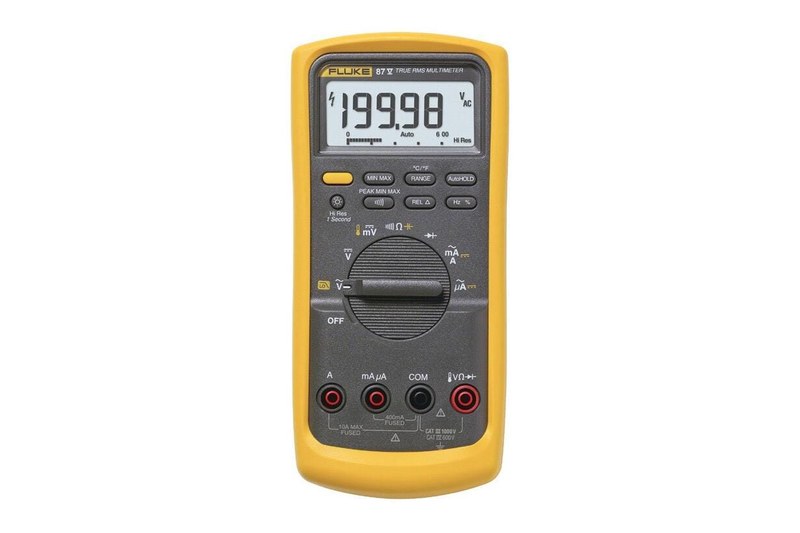

Fluke 87V 5160488 — промышленный мультиметр для точной диагностики электрооборудования
При диагностике промышленной электрической системы часто приходится работать не с идеальной синусоидой, а с сигналами, искаженными частотными преобразователями, импульсными источниками питания и силовой электроникой. Fluke 87V/E2 Kit CAL 5160488 предназначен для таких условий и объединяет True-RMS измерения, расширенные режимы регистрации и встроенную функцию определения температуры.
Технические характеристики
Электрические возможности Fluke 87V охватывают основные операции, необходимые при обслуживании промышленной автоматики, приводов и силовых установок. Главные параметры исполнения представлены ниже:
- производитель — Fluke,
- категория — промышленный цифровой мультиметр,
- модель — 87V/E2 Kit CAL,
- артикул — 5160488,
- тип измерений переменного сигнала — True RMS,
- максимальное постоянное напряжение — 1000 В,
- базовая точность DC — ±(0,05 % + 1),
- максимальное переменное напряжение — 1000 В,
- точность AC — ±(0,7 % + 2),
- полоса AC — до 20 кГц,
- максимальный постоянный ток — 10 А,
- кратковременно допустимый ток — 20 А не более 30 секунд,
- точность DC по току — ±(0,2 % + 2),
- максимальный переменный ток — 10 А,
- максимальное сопротивление — 50 МОм,
- максимальная емкость — 9999 мкФ,
- максимальная измеряемая частота — 200 кГц,
- точность измерения частоты — ±(0,005 % + 1),
- максимальный коэффициент заполнения — 99,9 %,
- диапазон температур самого мультиметра — от −200 до +1090 °C,
- диапазон комплектного датчика 80BK-A — от −40 до +260 °C,
- максимальная проводимость — 60 нСм,
- режим проверки диодов — предусмотрен,
- основной дисплей — 6000 отсчетов,
- режим повышенного разрешения — до 19999 отсчетов,
- аналоговая шкала — 32 сегмента,
- фиксация Min/Max/Avg — предусмотрена,
- Peak Min/Max — от 250 мкс,
- функция AutoHOLD — предусмотрена,
- низкочастотный фильтр для приводов — предусмотрен,
- категория безопасности — CAT III 1000 В / CAT IV 600 В,
- рабочая температура — от −20 до +55 °C,
- питание — батарея 9 В,
- типичное время работы — около 400 часов без подсветки,
- размер с защитным кожухом — 201 × 98 × 52 мм,
- масса прибора — около 355 г,
- масса с защитным кожухом — около 624 г.
Особенности конструкции устройств
Измерительная часть Fluke 87V рассчитана на работу с несинусоидальными токами и напряжениями. True-RMS алгоритм определяет действующее значение сложного сигнала, поэтому результат остается информативным при работе с современной силовой электроникой, где обычное усредняющее измерение способно давать значительную ошибку. Для диагностики частотно-регулируемых электроприводов предусмотрен низкочастотный фильтр. Он подавляет высокочастотные составляющие ШИМ-сигнала и позволяет точнее оценивать напряжение и частоту непосредственно на выходе преобразователя или возле двигателя. Fluke отдельно позиционирует 87V для диагностики VFD и электрически зашумленного промышленного оборудования. Режим Min/Max/Avg фиксирует изменение измеряемой величины во времени, а Peak Min/Max способен регистрировать короткие события продолжительностью примерно от 250 мкс. Такая функция полезна при поиске кратковременных провалов, бросков и нестабильных процессов, которые трудно заметить при обычном наблюдении за экраном. Прибор также может измерять температуру через термопару. Это дает возможность сравнивать электрические параметры узла с нагревом двигателя, клеммного соединения, силового элемента или другого оборудования без необходимости брать отдельный термометр.
Области применения
Функциональность Fluke 87V ориентирована на диагностику сложного электрического оборудования. Основными направлениями использования являются:
- обслуживание частотных преобразователей,
- диагностика асинхронных электродвигателей,
- контроль промышленной автоматики,
- проверка распределительных шкафов,
- обслуживание силовых электрических цепей,
- анализ источников питания,
- измерение параметров электронных компонентов,
- проверка температурного режима оборудования,
- поиск кратковременных электрических отклонений,
- контроль электромеханических установок.
Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая Fluke 87V/E2 Kit CAL 5160488. Заказчикам доступны технические консультации по измерительным режимам, комплектации и характеристикам конкретного исполнения. Оперативная доставка оборудования осуществляется по России для промышленных предприятий, сервисных подразделений, лабораторий и других организаций.
Преимущества
Практические достоинства комплекта раскрываются прежде всего при регулярной диагностике промышленного оборудования. Ключевыми преимуществами являются:
- точные True-RMS измерения сложных сигналов,
- специализированный режим для частотно-регулируемых приводов,
- регистрация быстрых электрических изменений,
- широкий набор измеряемых величин,
- встроенная функция контроля температуры,
- высокие категории электробезопасности,
- режим повышенного разрешения дисплея,
- магнитное крепление для работы свободными руками,
- расширенный комплект измерительных принадлежностей,
- сертификат калибровки с прослеживаемыми данными.
Таким образом, Fluke 87V/E2 Kit CAL 5160488 представляет собой расширенное исполнение промышленного мультиметра 87V для специалистов, которым требуется не только стандартное измерение напряжения или сопротивления, но и диагностика сложных электрических процессов. Прибор работает с напряжением до 1000 В, током до 10 А, частотой до 200 кГц и измеряет температуру до 1090 °C при использовании соответствующих термопар. Фильтр для приводов, Peak Min/Max, True RMS и расширенная комплектация делают модель удобной для обслуживания промышленной автоматики и электроприводов.
