Fluke Networks DSX2-8000-NW — профессиональная сертификация кабельных линий до 2 ГГц

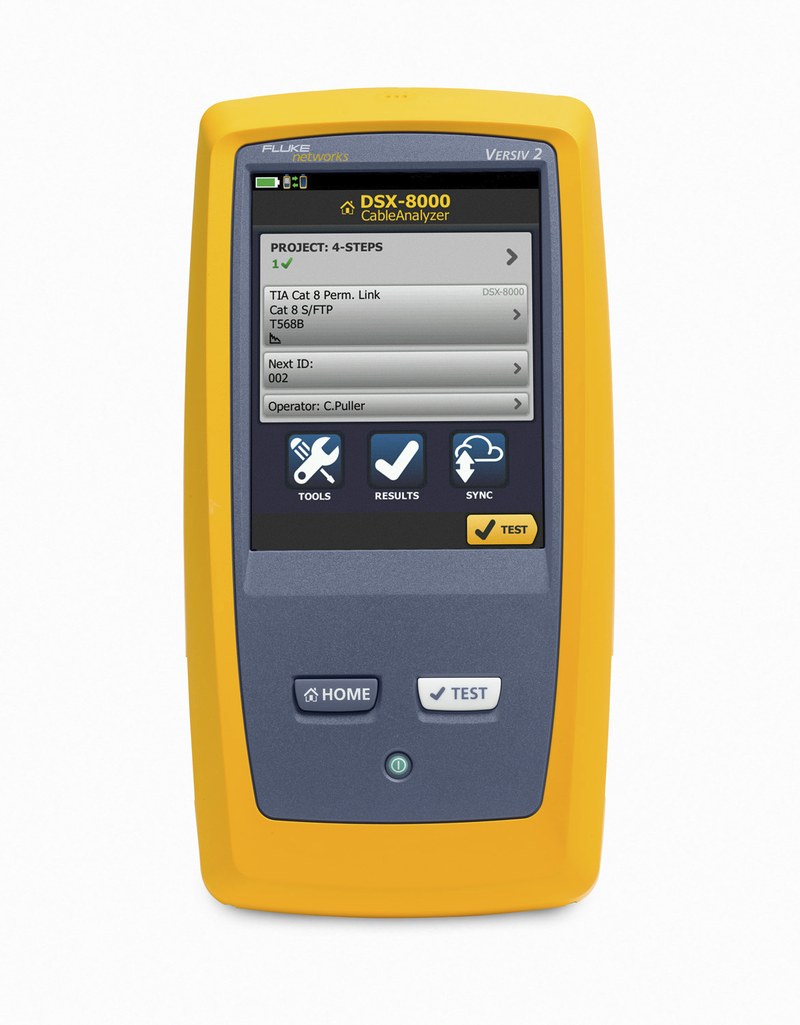

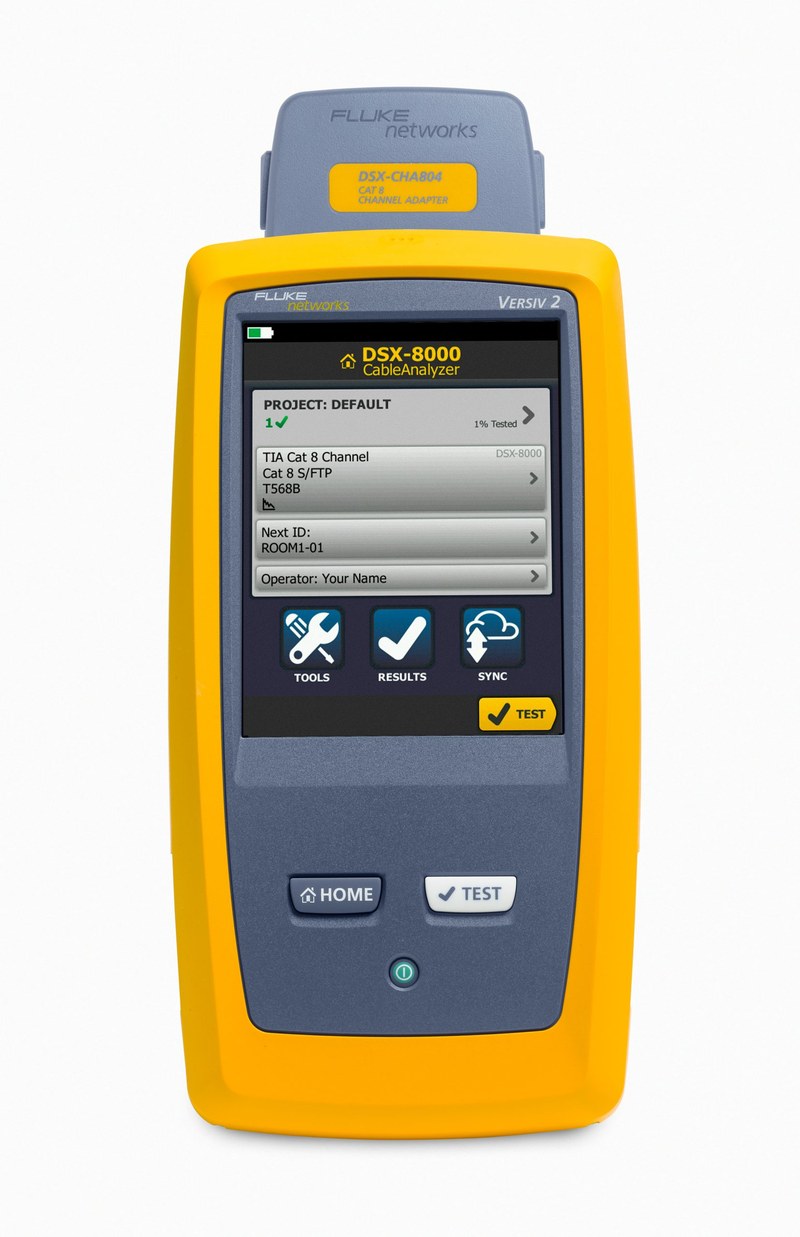

Производительность современной локальной сети зависит не только от активного оборудования. Даже качественный коммутатор не компенсирует нарушения геометрии витых пар, повышенные перекрестные наводки, потери сигнала или дефекты экранирования кабеля. Fluke Networks DSX2-8000-NW предназначен для полноценной сертификации медных линий и позволяет определить, соответствует ли смонтированный канал требованиям выбранной категории и международного стандарта. Исполнение относится к платформе Versiv и использует измерительный модуль DSX-8000 с полосой до 2000 МГц. Версия NW сохраняет измерительные возможности DSX2-8000, однако работает без встроенного беспроводного интерфейса.
Технические характеристики
Измерительные возможности модели рассчитаны на сертификационные испытания кабельной инфраструктуры с подробной оценкой электрических характеристик линии. Основные параметры исполнения следующие:
- производитель — Fluke Networks,
- категория — анализатор и сертификатор медных кабельных линий,
- серия — DSX CableAnalyzer,
- модель — DSX-8000,
- каталожное исполнение — DSX2-8000-NW,
- беспроводной интерфейс — отключен,
- максимальная измерительная частота — 2000 МГц,
- поддерживаемые категории TIA — Cat 3, 4, 5, 5e, 6, 6A и 8,
- поддерживаемые классы ISO/IEC — C, D, E, EA, F, FA и I/II,
- импеданс поддерживаемых линий — 100 и 120 Ом,
- тип кабеля — экранированная и неэкранированная витая пара,
- время двустороннего Autotest Cat 5e/Cat 6 — около 7 с,
- время двустороннего Autotest Cat 6A — около 8 с,
- время двустороннего Autotest Cat 8 — около 16 с,
- время диагностического теста HDTDX/HDTDR — около 3 с,
- память результатов Cat 8 с графиками — около 5000 тестов,
- память результатов Cat 6A с графиками — около 12000 тестов,
- точность для измерений до 2 ГГц — Level VI/2G,
- измерение длины с удаленным модулем — до 150 м,
- разрешение измерения длины — 0,1 м,
- измерение Delay Skew — от 0 до 100 нс,
- разрешение Delay Skew — 1 нс,
- диапазон сопротивления шлейфа DC — до 540 Ом,
- разрешение измерения сопротивления — 0,1 Ом,
- проверка целостности экрана — предусмотрена,
- определение расстояния до дефекта экрана — предусмотрено,
- адаптер Permanent Link — экранированный RJ45,
- адаптер Channel — экранированный RJ45,
- рабочая температура — от 0 до +45 °C,
- рабочая высота — до 4000 м,
- стойкость к падению — 1 м,
- испытание вибрацией — 2 g в диапазоне 5–500 Гц.
Особенности конструкции устройств
DSX2-8000-NW построен на модульной платформе Versiv. Основной блок обеспечивает управление, отображение результатов и сохранение данных, а измерительный модуль DSX выполняет высокочастотный анализ кабельной пары. Для полноценной двусторонней проверки на противоположном конце линии устанавливается удаленный блок. Прибор не ограничивается определением обрыва или правильности распиновки. Во время Autotest анализируются затухание, NEXT, FEXT, Return Loss, ACR-N, ACR-F, Power Sum NEXT, сопротивление постоянному току, разбаланс сопротивлений, задержка распространения и разница задержек между парами. Поддерживаются также TCL, ELTCTL, CDNEXT и CMRL. Для линий высокой категории особенно важен контроль экрана. DSX-8000 способен проверять его целостность по длине трассы и определять расстояние до участка нарушения. Это позволяет отличать реальный дефект экранирования от альтернативных электрических путей, которые могут создавать ложное ощущение исправности при простой проверке проводимости. Адаптеры Permanent Link используются при испытании стационарной кабельной линии, а Channel — при оценке готового канала вместе с соответствующими коммутационными соединениями.
Области применения
Функциональность DSX2-8000-NW ориентирована на профессиональное тестирование медной сетевой инфраструктуры. Основными направлениями применения являются:
- сертификация линий Category 5e и Category 6,
- испытание кабельных систем Category 6A,
- сертификация высокочастотных линий Category 8,
- проверка Permanent Link,
- испытание готового кабельного Channel,
- приемка структурированных кабельных систем,
- диагностика перекрестных наводок,
- поиск повреждений экранирования,
- контроль кабельной инфраструктуры дата-центров,
- подготовка измерительных отчетов после монтажа.
Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая Fluke Networks DSX2-8000-NW. Заказчикам доступны технические консультации по измерительным возможностям, типам адаптеров и характеристикам конкретного исполнения. Оперативная доставка оборудования осуществляется по России для монтажных организаций, предприятий, дата-центров, сервисных подразделений и других заказчиков.
Преимущества
Практические достоинства прибора связаны с высокой скоростью сертификации и глубиной анализа кабельной линии. Ключевыми преимуществами являются:
- измерительная полоса до 2 ГГц,
- поддержка высокоскоростных кабельных категорий,
- быстрый автоматический цикл сертификации,
- детальный анализ перекрестных наводок,
- контроль электрической симметрии пар,
- диагностика состояния экрана,
- определение расстояния до дефекта,
- большой объем памяти результатов,
- удобное проектное управление испытаниями,
- модульная архитектура платформы Versiv.
Таким образом, Fluke Networks DSX2-8000-NW представляет собой профессиональную систему сертификации медных сетевых линий, предназначенную для инфраструктуры вплоть до Cat 8 и Class I/II. Измерительная полоса 2000 МГц позволяет анализировать параметры современных высокоскоростных каналов, а двусторонний Autotest Cat 8 выполняется примерно за 16 секунд. Прибор измеряет не только базовую целостность проводников, но и комплекс высокочастотных характеристик, необходимых для объективной оценки качества смонтированной кабельной системы.
