Fluke Networks DSX2-5000-NW 4954928 — точная сертификация кабельных линий на профессиональном уровне
Стабильность Ethernet-соединения зависит от характеристик всей кабельной трассы: качества монтажа разъемов, геометрии витых пар, уровня перекрестных наводок, затухания и электрической симметрии. Fluke Networks DSX2-5000-NW 4954928 предназначен для комплексной сертификации медных линий и позволяет подтвердить их соответствие установленным стандартам после монтажа, ремонта или модернизации сети.
Технические характеристики
Измерительная платформа рассчитана на подробную проверку электрических свойств витой пары и автоматическую оценку результата по выбранному стандарту. Основные параметры исполнения следующие:
- производитель — Fluke Networks,
- категория — сертификатор медных кабельных линий,
- серия — DSX CableAnalyzer,
- модель — DSX2-5000-NW,
- каталожный номер — 4954928,
- беспроводной модуль Wi-Fi — отключен,
- максимальная частота измерений — 1000 МГц,
- поддерживаемые категории — Cat 3, Cat 4, Cat 5, Cat 5e, Cat 6 и Cat 6A,
- поддерживаемые классы ISO/IEC — C, D, E, EA, F и FA,
- рабочий импеданс кабельных систем — 100 и 120 Ом,
- режим Permanent Link — предусмотрен,
- режим Channel — предусмотрен,
- полный двусторонний Autotest Cat 5e/Cat 6 — около 9 секунд,
- полный двусторонний Autotest Cat 6A — около 10 секунд,
- диагностический HDTDX/HDTDR-тест — около 3 секунд,
- память — примерно 12000 результатов Cat 6A с графиками,
- измерение Wire Map — предусмотрено,
- контроль длины — предусмотрен,
- измерение задержки распространения — предусмотрено,
- контроль Delay Skew — предусмотрен,
- измерение сопротивления шлейфа — предусмотрено,
- измерение дисбаланса сопротивлений — предусмотрено,
- контроль Insertion Loss и Return Loss — предусмотрен,
- измерения NEXT, FEXT, ACR-N и ACR-F — предусмотрены,
- контроль TCL и ELTCTL — предусмотрен,
- проверка непрерывности экрана — предусмотрена,
- поиск расстояния до дефекта экрана — предусмотрен,
- дисплей — цветной сенсорный LCD 5,7",
- аккумулятор — литий-ионный 7,2 В,
- типичная автономность — около 8 часов,
- заряд с 10 до 90 % при выключенном приборе — около 4 часов,
- рабочая температура — от 0 до +45 °C,
- температура хранения — от −30 до +60 °C,
- стойкость к падению — с высоты 1 м,
- рабочая высота — до 4000 м,
- габариты с установленным DSX-модулем — около 66,7 × 133,3 × 279,4 мм,
- масса основного блока с модулем и батареей — около 1,28 кг.
Особенности конструкции устройств

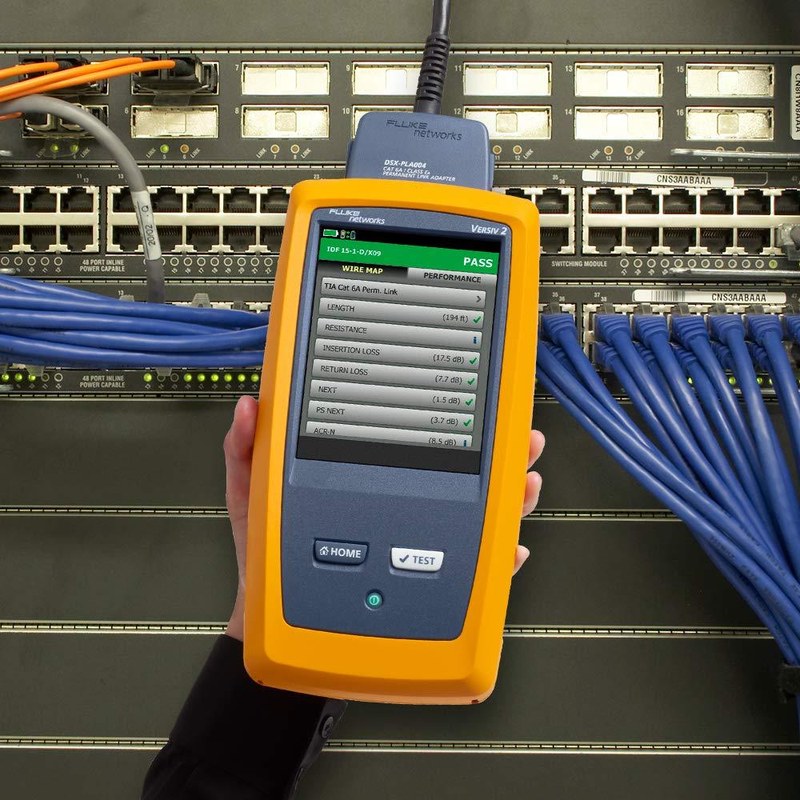

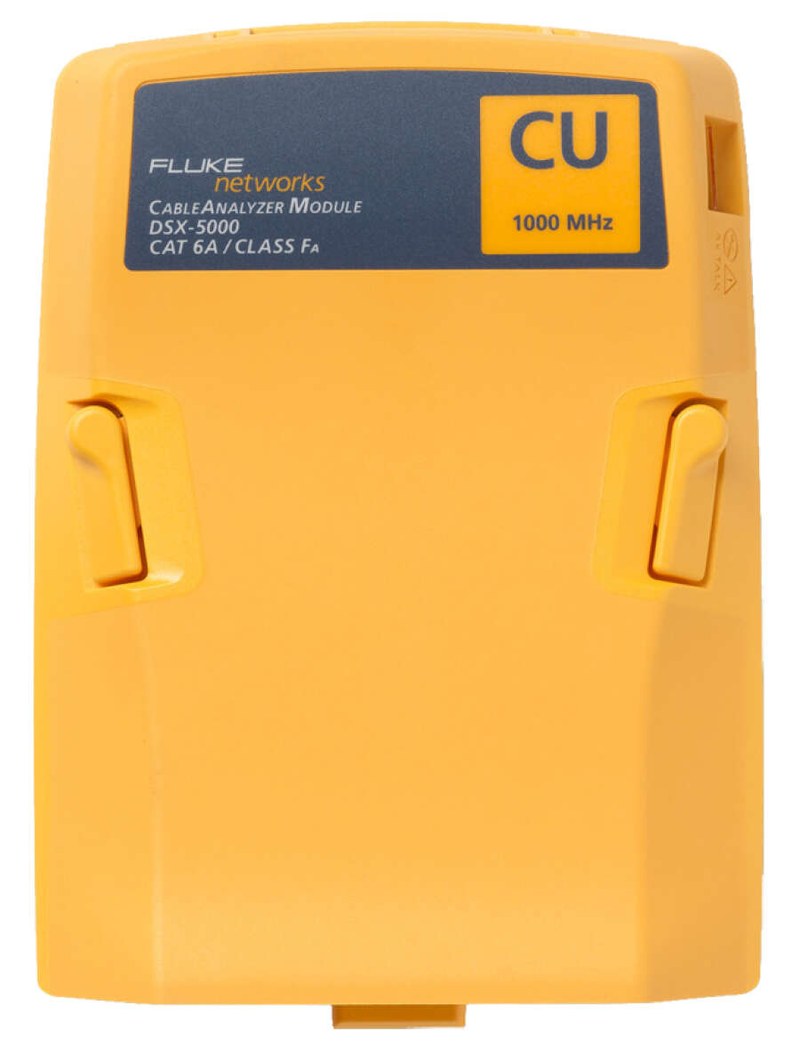

DSX2-5000-NW построен на модульной платформе Versiv. Измерительный DSX-модуль устанавливается в основной блок с сенсорным экраном, а на противоположном конце тестируемой трассы используется удаленный модуль. За счет двусторонней схемы прибор получает характеристики кабеля с обоих направлений в рамках одной автоматической процедуры. При тестировании анализируется значительно больше параметров, чем при простой проверке распиновки. Система определяет затухание, возвратные потери, взаимное влияние пар, задержки передачи, сопротивление и электрический баланс проводников. Полученные результаты автоматически сопоставляются с нормативными пределами выбранной категории. Для поиска причины неуспешного теста используются графические диагностические функции. Они помогают определить участок, где возникает чрезмерный NEXT, Return Loss либо нарушение экрана, поэтому специалист получает не только итог Pass/Fail, но и данные для локализации проблемы. Режим Permanent Link предназначен для проверки стационарной части кабельной системы без пользовательских шнуров, тогда как Channel позволяет оценивать готовый тракт в другой предусмотренной стандартами конфигурации. Для этих режимов применяются соответствующие адаптеры RJ45.
Области применения
Функциональность DSX2-5000-NW рассчитана на профессиональное обслуживание и приемку структурированных кабельных систем. Основными направлениями применения являются:
- сертификация линий Category 5e,
- проверка кабельных систем Category 6,
- сертификация Category 6A,
- испытания Class EA и Class FA,
- контроль Permanent Link,
- тестирование готовых кабельных каналов,
- поиск перекрестных наводок,
- диагностика нарушений экранирования,
- приемка сетей после монтажа,
- подготовка измерительной документации.
Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая Fluke Networks DSX2-5000-NW 4954928. Заказчикам доступны технические консультации по измерительным возможностям, адаптерам и характеристикам конкретного исполнения. Оперативная доставка оборудования осуществляется по России для монтажных организаций, предприятий, дата-центров и сервисных подразделений.
Преимущества
Практические достоинства модели проявляются при серийной проверке большого количества кабельных трасс. Ключевыми преимуществами являются:
- быстрая автоматическая сертификация линий,
- измерительная полоса до 1 ГГц,
- подробный анализ электрических характеристик кабеля,
- графическая локализация обнаруженных дефектов,
- контроль состояния кабельного экрана,
- поддержка нескольких категорий и классов линий,
- большой объем памяти результатов,
- сенсорное управление измерительными проектами,
- продолжительная автономная работа,
- удобное формирование профессиональной отчетности.
Таким образом, Fluke Networks DSX2-5000-NW 4954928 предназначен для точной сертификации медной кабельной инфраструктуры вплоть до Cat 6A и Class FA. Диапазон до 1000 МГц позволяет анализировать высокочастотные свойства линии, а автоматический тест Cat 6A занимает около 10 секунд. Система измеряет широкий комплекс параметров, локализует проблемные участки и сохраняет подробные результаты для последующего документирования. Версия NW подходит для инфраструктуры, где требуется профессиональная функциональность DSX-5000 без встроенного беспроводного интерфейса.
