Повышение точности позиционирования механизмов с SICK DGS80B-TSH408192

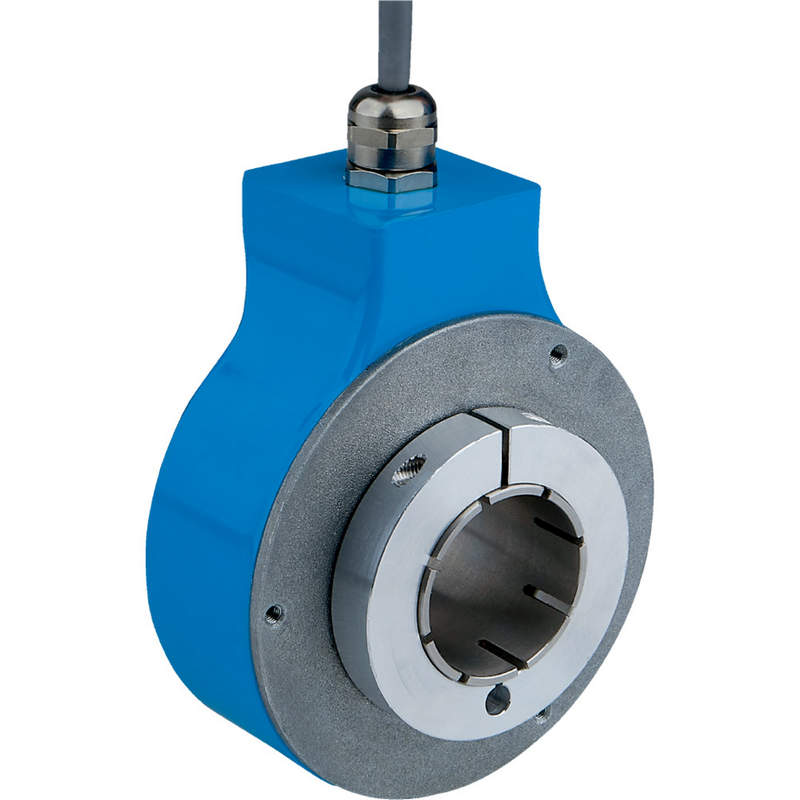

Энкодер модели DGS80B-TSH408192 от компании SICK представляет собой оптическое устройство, предназначенное для точного измерения углового положения, скорости и направления вращения вала. Он широко применяется в промышленной автоматике, где необходим высокий уровень точности и надёжности. Энкодер работает по инкрементальному принципу. На диске, связанном с вращающимся валом, расположены прозрачные и непрозрачные участки, образующие кодовую дорожку. При вращении диска через него проходит свет от оптического источника, фиксируемый фотодетектором. Каждый импульс соответствует определённому углу поворота. Таким образом, контроллер получает информацию о скорости и направлении вращения. Направление вращения определяется благодаря двум сдвинутым на 90 каналам сигнала (A и B), а нулевое положение задаётся отдельным каналом Z. Все сигналы формируются в виде прямоугольных импульсов.

Технические характеристики и параметры

Энкодер DGS80B-TSH408192 обладает рядом параметров, делающих его универсальным решением для систем автоматизации. Ниже перечислены ключевые технические характеристики устройства:

• Тип исполнения: инкрементальный, оптический;
• Диаметр корпуса: 80 мм — прочный алюминиевый корпус цилиндрической формы;
• Разрешение: 8192 импульса на оборот (ppr) — высокая точность для задач позиционирования;
• Тип выхода: Push-Pull (HTL) — универсальная совместимость с большинством ПЛК;
• Напряжение питания: от 4,75 до 30 В DC — широкий диапазон, допускающий работу от различных источников;
• Частота выходных импульсов: до 300 кГц — подходит для высокоскоростных приложений;
• Выходные каналы: A, B, Z и их инверсии (A, B, Z) — для надёжной дифференциальной передачи;
• Электрическое соединение: разъём M23, 12-контактный — промышленный стандарт;
• Диапазон температур эксплуатации: от –20 C до +85 C — устойчивость к суровым условиям;
• Степень защиты: IP65 — защита от пыли и водяных струй;
• Максимальная частота вращения: 6000 об/мин — устойчивость к динамичным нагрузкам;
• Допустимая осевая/радиальная нагрузка на вал: до 40/60 Н — повышенная механическая стойкость.

Особенности конструкции

Инженерное исполнение устройства обеспечивает его надёжную работу в условиях вибрации, пыли и возможных механических ударов. Ниже основные детали конструкции:

• Корпус из анодированного алюминия: не подвержен коррозии, обладает высокой термостойкостью;
• Цельный оптический диск: изготовлен с высокой точностью, исключает погрешности при работе;
• Выходной вал с уплотнением: предотвращает попадание влаги и пыли внутрь корпуса;
• Крепление фланцем: обеспечивает жёсткое фиксирование энкодера в оборудовании;
• Виброустойчивые разъёмы: исключают риск потери сигнала при механических воздействиях.

Режимы работы и использование

Энкодер функционирует в режиме инкрементального считывания. Это значит, что устройство генерирует импульсы при вращении вала, а система управления интерпретирует их как изменение положения. Ниже основные режимы работы:

• Режим счёта импульсов: фиксация количества импульсов между двумя положениями;
• Определение направления: анализ фазы между каналами A и B;
• Режим нулевой метки: канал Z активируется один раз за оборот, используется для синхронизации;
• Режим диагностики: с использованием инверсных каналов можно отследить обрывы или помехи в сигнале.

Устройство интегрируется в системы управления приводами, автоматические линии, позиционирующие устройства, ленточные конвейеры и другие механизмы, где необходимо отслеживать положение и скорость.

Типичные области применения

Благодаря точности и стойкости, энкодер SICK DGS80B-TSH408192 применяется в различных отраслях промышленности. Ниже приведены основные направления использования:

• Станкостроение: контроль положения инструмента и скорости шпинделя;
• Системы упаковки: синхронизация движения лент, дозаторов и метчиков;

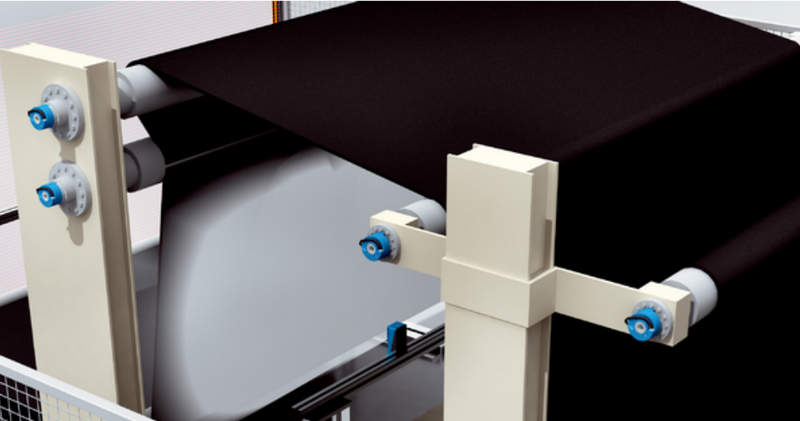

• Конвейерные линии: измерение скорости движения ленты, отслеживание позиций изделий;
• Автоматизированные склады: отслеживание положения подъёмников и тележек;
• Робототехника: точное позиционирование сервоприводов;
• Текстильная промышленность: управление намоткой, подачей и натяжением ткани.

Преимущества использования модели DGS80B-TSH408192

По сравнению с аналогами, энкодер от SICK имеет ряд конкурентных преимуществ, обеспечивающих стабильную и точную работу:

• Высокое разрешение 8192 ppr — позволяет точно отслеживать даже незначительные повороты;
• Надёжный Push-Pull выход — обеспечивает уверенное считывание сигнала на дальнем расстоянии;
• Широкий температурный диапазон — пригоден для применения в холодильных и горячих зонах;
• Прочная конструкция — стойкость к вибрации, влаге, пыли и ударам;
• Стандартные интерфейсы подключения — облегчает монтаж и интеграцию;
• Диагностические возможности — повышают надёжность всей системы за счёт обнаружения сбоев.

Таким образом, энкодер SICK DGS80B-TSH408192 — это надёжное и высокоточное решение для систем автоматизации, где критична точность позиционирования и устойчивость к внешним воздействиям. Благодаря сочетанию высокой частоты импульсов, прочной конструкции и универсального подключения, он успешно используется в различных отраслях промышленности. Комплексная поддержка от компании «Олниса» позволяет быстро внедрить решение в любую систему и обеспечить её стабильную работу.
