Быстрая интеграция оборудования с SICK WTV4FE-21311120ZZZ

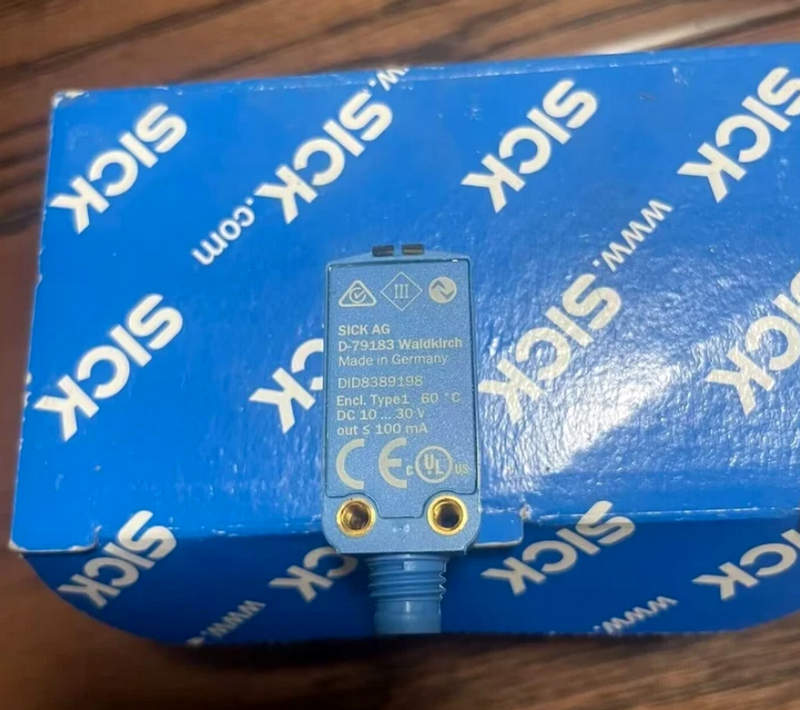

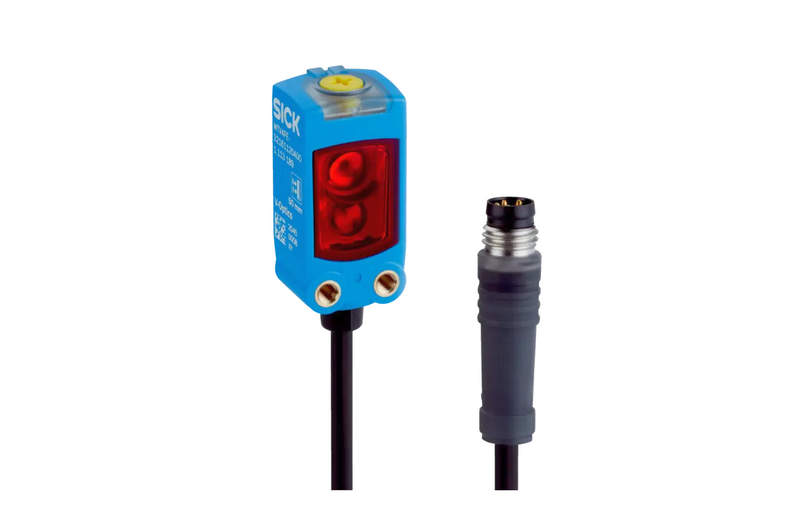

Фотоэлектрические датчики широко используются в системах автоматизации и управления для бесконтактного обнаружения объектов. Одной из надежных и компактных моделей, востребованных на производственных предприятиях, является WTV4FE-21311120ZZZ от компании SICK. Данный сенсор представляет собой отражательный фотоэлектрический датчик в миниатюрном корпусе с высокоточной оптикой, что делает его особенно подходящим для монтажа в условиях ограниченного пространства и для применения на быстроходных линиях.
Основные технические характеристики
Датчик WTV4FE-21311120ZZZ разработан для обеспечения надежного обнаружения объектов в сложных промышленных условиях. Он оснащён встроенной электроникой и работает по принципу отражения от цели (background suppression), что исключает влияние заднего фона на срабатывание. Ключевые параметры включают:
- Принцип действия — фотоэлектрический с подавлением фона (англ. Background suppression);
- Рабочее расстояние — фиксированный диапазон детектирования, как правило, от 15 до 120 мм;
- Источник света — светодиод (обычно красного спектра, видимый луч);
- Время отклика — порядка 1 мс, что позволяет эффективно использовать устройство в динамических процессах;
- Напряжение питания — 10...30 В DC;
- Выходной сигнал — транзисторный, тип PNP или NPN (в зависимости от модификации), с возможностью настройки типа выхода (светлая/тёмная функция);
- Коммутационная нагрузка — до 100 мА;
- Степень защиты корпуса — IP67, обеспечивающая защиту от пыли и кратковременного погружения в воду;
- Материал корпуса — прочный пластик ABS или поликарбонат с устойчивостью к механическим нагрузкам;
- Интерфейс подключения — стандартный M8-разъём с 3 или 4 контактами;
- Рабочая температура — от -25 C до +55 C;
- Индикация состояния — встроенный светодиод (зеленый – питание, жёлтый – состояние выхода).
Конструктивные особенности и режимы работы
WTV4FE-21311120ZZZ построен на основе технологии точной фокусировки светового пучка, что обеспечивает высокую точность обнаружения на малом расстоянии даже при наличии мелких объектов или полупрозрачных поверхностей. Ключевым элементом является фотодетектор, работающий в паре с мощным светодиодом, размещённым в компактном корпусе.
Режимы работы:
- Suppressive mode: в этом режиме устройство обнаруживает объект, находящийся в пределах настроенного расстояния, игнорируя задний фон. Это позволяет устанавливать датчик перед металлическими, зеркальными или белыми поверхностями без ложных срабатываний;
- Функция обучения (teach-in): используется для настройки расстояния срабатывания — датчик "запоминает" расстояние до объекта при установке, и фиксирует отклонения от него;
- Переключаемая логика срабатывания: можно установить работу на «тёмный объект» (т.е. срабатывание при перекрытии луча) или на «светлый объект» (срабатывание при отсутствии преграды);
- Режим стабилизации сигнала: при сильных внешних помехах или загрязнении оптики реализован механизм автоматической компенсации, обеспечивающий стабильную работу.
Датчик устойчив к засветке от внешних источников (солнечного света, ИК-излучения), а благодаря использованию фильтров подавляет нежелательные помехи. Короткое время отклика делает его идеальным выбором для систем, где требуется высокая скорость реакции.
Преимущества конструкции и удобство эксплуатации
Конструкция корпуса WTV4FE-21311120ZZZ обеспечивает удобный монтаж — стандартное крепление через боковые отверстия позволяет устанавливать датчик на кронштейн, DIN-рейку или на корпус оборудования. Разъёмное соединение (M8) ускоряет установку и демонтаж, упрощая техническое обслуживание. Благодаря устойчивости к механическим и климатическим воздействиям, датчик может использоваться в широком диапазоне условий. Индикация состояния позволяет быстро определить наличие питания и текущее состояние выхода, что удобно при пуско-наладке и техническом обслуживании.
Области применения фотоэлектрического датчика
Фотоэлектрический сенсор WTV4FE-21311120ZZZ применяется в разнообразных отраслях промышленности, включая:
- Упаковочное оборудование: определение наличия продукта на конвейере, контроль прохода тары или коробок;
- Обработка материалов: обнаружение заготовок, листов металла, пластиковых элементов;
- Роботизированные комплексы: контроль присутствия объекта перед захватом манипулятором;
- Пищевая промышленность: контроль наличия флаконов, банок, этикеток;
- Автоматизированные склады: определение наличия ячеек, поддонов, коробов;
- Электроника и сборка малых компонентов: обнаружение плат, разъёмов, точное позиционирование.
Высокая точность и надёжность работы даже при отражающих или прозрачных объектах делают этот датчик универсальным решением для многих технологических процессов.
Таким образом, WTV4FE-21311120ZZZ от компании SICK — это эффективное решение для задач автоматизации, где требуется точное и стабильное обнаружение объектов на малом расстоянии. Благодаря своим техническим характеристикам и прочному исполнению, датчик успешно применяется в самых разных отраслях — от машиностроения до пищевой промышленности. Возможность настройки, широкая совместимость с системами управления и наличие технической поддержки делают его востребованным элементом современного производства.
