Счетчик Clack V1-125 — точный контроль потока воды
Счётчики воды и расхода жидкости играют ключевую роль в системах водоподготовки и автоматизации процессов фильтрации. Одним из таких элементов является счётчик CLACK V1-125 — механическое устройство, предназначенное для точного измерения объёма прошедшей жидкости, как правило, воды, в составе умягчительных или фильтрующих установок. Этот счётчик применяется преимущественно в комплексах, основанных на клапанах Clack Corporation, где он служит важным элементом обратной связи в системе управления регенерацией.
Технические характеристики
Чтобы лучше понять, как работает счётчик, необходимо рассмотреть его конструктивные параметры и диапазон допустимых нагрузок. CLACK V1-125 — это импульсный водяной расходомер с механическим колёсиком и герметичным корпусом, предназначенный для установки непосредственно в гидравлическую линию между управляющим клапаном и трубопроводом. Ниже приведены основные характеристики:
- Присоединительный размер: резьба 1,25" (внутренняя резьба BSP);
- Рабочее давление: до 8,6 бар;
- Рабочая температура: от +4 до +43 C;
- Материал корпуса: устойчивая к коррозии инженерная пластмасса (например, Noryl или подобные композиты);
- Диапазон расхода: от 1,5 до 60 л/мин (в зависимости от конфигурации системы и параметров воды);
- Точность измерений: допускается отклонение ±5 % при номинальном расходе;
- Выходной сигнал: геркон с открытым коллектором или аналоговый импульсный выход (1 импульс = определённый объём воды, например, 1 галлон или 10 литров);
- Класс защиты: IP65.
Конструкция и принцип действия

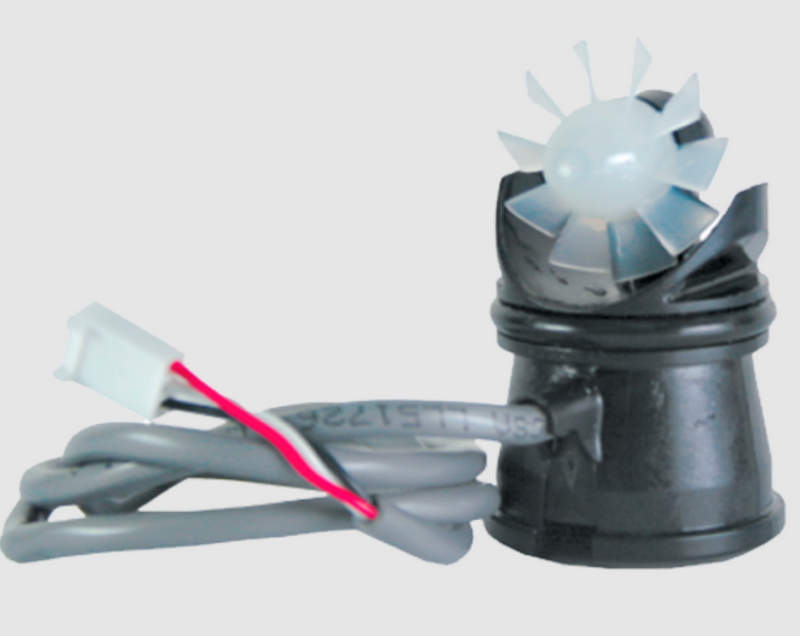

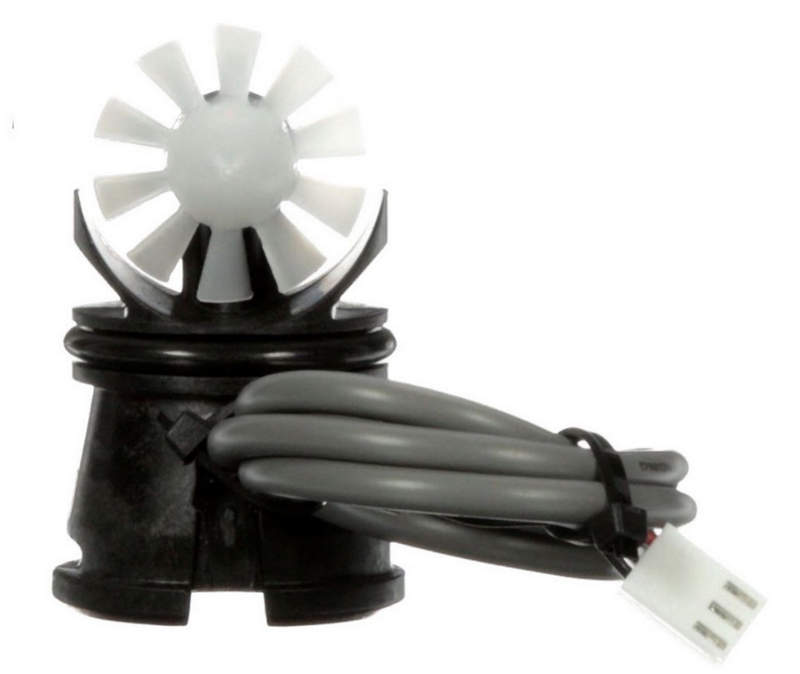

После подключения к клапану или управляющему контроллеру, счётчик CLACK V1-125 начинает выполнять основную задачу — преобразование механического движения воды в электрические импульсы. Это достигается благодаря встроенному крыльчатому механизму, размещённому внутри корпуса. Крыльчатка вращается под воздействием потока воды и приводит в действие магнит, на который реагирует установленный снаружи геркон. Принцип работы можно разбить на несколько этапов:
- Прохождение воды через корпус счётчика — жидкость проходит через лопастную крыльчатку;
- Вращение крыльчатки — частота вращения зависит от расхода воды;
- Генерация импульсов — магнит на оси крыльчатки воздействует на герконовый датчик;
- Передача сигнала на управляющее устройство — контроллер получает импульсы и суммирует их для расчёта объёма.
Такой подход позволяет реализовать надёжную схему без физического контакта между электроникой и жидкостью, что критически важно для надёжности и срока службы.
Режимы работы и взаимодействие с системой автоматизации
Счётчик CLACK V1-125 может функционировать в двух основных режимах в зависимости от настроек системы:
- Непрерывный режим считывания расхода — контроллер обрабатывает каждый импульс в режиме реального времени и отображает текущий расход или суммарное потребление;
- Триггерный режим на объём — контроллер реагирует на достижение заданного количества импульсов (объёма воды) и инициирует регенерацию или переключение режимов (например, фильтрация/промывка).
Важно отметить, что количество импульсов, соответствующее одному литру или галлону, устанавливается в параметрах контроллера — таким образом достигается гибкая адаптация под конкретный расходомер. Также счётчик может быть встроен в системы с протоколами MODBUS, BACnet и прочими средствами промышленной автоматизации, при наличии соответствующих контроллеров с импульсными входами.
Области применения и типовые задачи
CLACK V1-125 применяется преимущественно в составе:
- Фильтров с автоматическим управлением — для контроля остаточного ресурса загрузки;
- Установок умягчения воды — для отслеживания количества обработанной воды и запуска регенерации;
- Промышленных систем водоподготовки — как часть автоматической системы мониторинга;
- Бытовых и коммерческих фильтров — при необходимости привязки времени регенерации к фактическому расходу;
- Систем дозирования реагентов — где важна точная корреляция между объёмом воды и количеством добавляемого вещества.
Дополнительно счётчик может использоваться в аграрных, пищевых, лабораторных и инженерных системах, где необходимо обеспечить контроль расхода без дорогостоящих электронных расходомеров.
Преимущества конструкции и эксплуатации
Среди основных достоинств CLACK V1-125 стоит выделить:
- Надёжность конструкции благодаря отсутствию электроники в зоне контакта с водой;
- Простота монтажа — установка возможна без использования специализированного инструмента;
- Универсальность подключения к различным типам контроллеров;
- Высокая стойкость к загрязнению благодаря гладкой внутренней поверхности;
- Возможность калибровки под конкретный контроллер (параметр импульсов на литр);
- Совместимость с большинством клапанов Clack WS1.25 и других модулей этой линейки.
Таким образом, счётчик CLACK V1-125 — это надёжное, простое в установке и точное устройство, обеспечивающее эффективный контроль расхода воды в автоматизированных системах фильтрации и умягчения. Его прочная конструкция, совместимость с широким спектром оборудования и низкая стоимость эксплуатации делают его оптимальным решением для большинства задач в сфере водоподготовки.
