Стабильная работа вращающихся механизмов благодаря MS3144-FAG

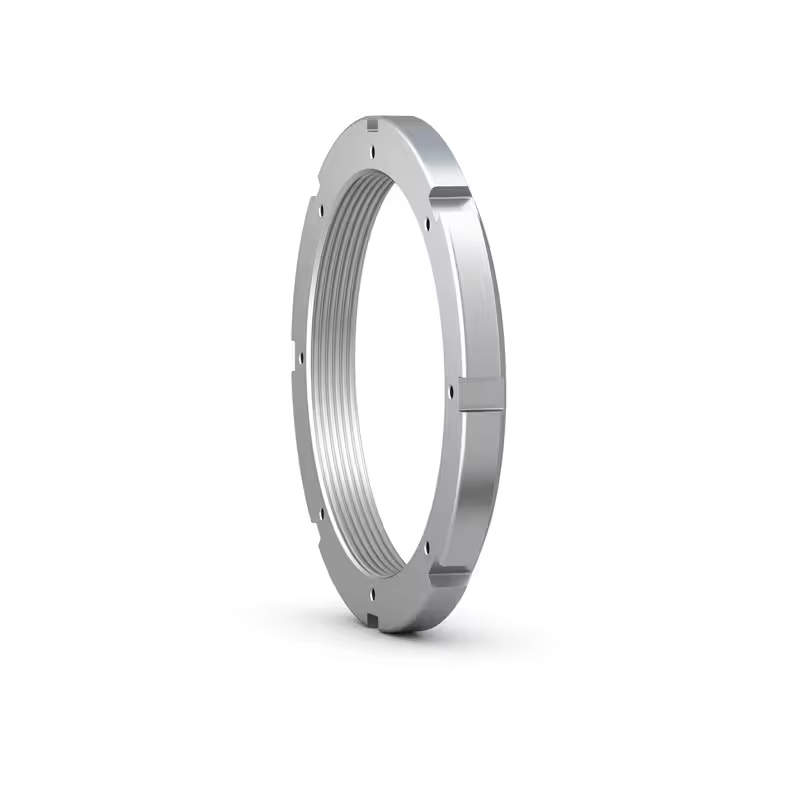

Стопорные бугели серии FAG MS3144-FAG представляют собой специализированные механические элементы, предназначенные для фиксации подшипников на валу или в корпусе, предотвращая их осевое смещение в процессе работы. Данный тип оборудования используется в крупногабаритных механизмах, включая тяжелое промышленное оборудование, прокатные станы, редукторы, генераторы, насосные установки и другое энергоемкое машиностроительное оснащение, где применяются роликовые или шарикоподшипники больших типоразмеров.

Технические характеристики

Стопорный бугель FAG MS3144-FAG относится к серии стандартных элементов для подшипниковых узлов и обладает рядом конструктивных и эксплуатационных параметров, обеспечивающих надежность соединения:

• Назначение: удержание подшипника с наружным кольцом в заданной позиции на корпусе;
• Применяемость: для подшипников типоразмера 3144 (внутренний диаметр 220 мм, наружный диаметр до 370 мм);
• Материал изготовления: высокопрочная углеродистая сталь с повышенной твердостью;
• Теплостойкость: работа при температуре до +120 C без потери геометрических и прочностных характеристик;
• Поверхностная обработка: антикоррозийное фосфатирование либо цинкование, в зависимости от варианта исполнения;
• Крепление: осуществляется с помощью установочных болтов с точным калиброванным шагом;
• Допуски и посадки: соответствие международным нормам ISO/ABMA по посадке стопорных элементов;
• Вес: от 2 до 5 кг в зависимости от комплектации и наличия уплотнительных элементов;
• Габариты: внутренний диаметр кольца — 220 мм; ширина бугеля — до 20 мм; высота посадочного бурта — порядка 10–12 мм.

Эти характеристики обеспечивают уверенную установку элемента в сборочной цепочке, без необходимости применения дополнительных фиксирующих средств, если монтаж выполнен корректно.

Конструктивные особенности

Конструкция стопорного бугеля FAG MS3144-FAG продумана с учетом повышенных требований к прочности, устойчивости к вибрациям и точности позиционирования. Основные особенности включают:

• Жесткое седло подшипника: упорная поверхность тщательно отшлифована, что исключает осевые люфты;
• Наличие шпонки или фиксатора: предотвращает самопроизвольное вращение кольца при наличии вибраций;
• Углубления под болты: обеспечивают утопленную посадку головок болтов и защищают их от повреждений;
• Опциональные пазы под стопорные кольца: позволяют использовать дополнительные элементы фиксации при необходимости;
• Концентричное исполнение: обеспечивает равномерное распределение нагрузки по окружности подшипника;
• Прямоугольная геометрия буртов: исключает перекос подшипника при закручивании крепежа;
• Унифицированные отверстия под крепеж: соответствуют стандартам M8/M10 в зависимости от модификации.

Такая конфигурация делает бугель идеальным выбором для использования в жестких условиях эксплуатации, где важна точность монтажа и повторяемость установок при обслуживании или ремонте.

Принципы работы

Стопорный бугель FAG MS3144-FAG реализует простой, но эффективный принцип удержания подшипника в корпусе. Принцип действия базируется на следующих механических эффектах:

• Осевое упирание: бугель ограничивает движение наружного кольца подшипника вдоль оси, не давая ему сместиться под действием вибрации, нагрузки или температурных деформаций;
• Механическое зажатие: при затягивании болтов создается плотное прилегание упорной поверхности бугеля к телу подшипника;
• Распределение усилий: конструкция обеспечивает равномерную нагрузку на торцевую часть подшипника;
• Предотвращение перекоса: жесткость конструкции исключает перекос и выход подшипника из посадочного места.

Работа бугеля дополняется другими фиксирующими элементами узла, однако сам он является ключевым в общей схеме механической фиксации.

Основные режимы применения

В зависимости от специфики узла и условий эксплуатации, стопорный бугель может работать в следующих режимах:

• Постоянной осевой нагрузки: удержание подшипника при непрерывной нагрузке на вал;
• Частичной реверсивной нагрузке: при чередовании тяговых и тормозных моментов;
• Вибрационном воздействии: в машинах с ударной нагрузкой, например, прессах или дробилках;
• Тепловом расширении: при длительной работе в нагретых условиях сохраняет стабильность положения кольца;
• Разборном режиме: обеспечивает быструю замену подшипника при техническом обслуживании.

Во всех этих сценариях бугель демонстрирует высокую устойчивость к механическим и термическим воздействиям, оставаясь надежной частью узла в течение длительного срока службы.

Применение в промышленности

Стопорный бугель FAG MS3144-FAG нашел широкое применение в различных отраслях промышленности:

• Металлургия: фиксация подшипников в прокатных клетях и валках;
• Горнодобыча: крепление валов конвейерных барабанов и дробильного оборудования;
• Энергетика: установка в генераторах и турбинах;
• Целлюлозно-бумажная промышленность: удержание валов в бумагоделательных машинах;
• Судостроение: обеспечение надежности вала рулевого привода и гребного винта;
• Компрессоростроение: стабилизация роторов в компрессорных агрегатах высокого давления.

В этих сферах бугель выполняет роль ключевого элемента в удержании осевых нагрузок и гарантирует стабильную работу оборудования при интенсивных нагрузках.

Преимущества использования

Стопорный бугель FAG MS3144-FAG обладает рядом очевидных достоинств, выделяющих его среди аналогов:

• Прочная и износостойкая конструкция — рассчитана на многолетнюю эксплуатацию;
• Точная посадка — исключает вибрации и смещения;
• Совместимость с подшипниками FAG — полная интеграция в фирменные системы;
• Быстрый монтаж и демонтаж — экономия времени при техническом обслуживании;
• Унификация под крепеж — не требует нестандартных элементов;
• Стойкость к коррозии и термодеформациям — подходит для внешней установки;
• Поддержка от проверенного поставщика — Олниса.

Эти факторы делают бугель оптимальным выбором для ответственных механизмов с высокими эксплуатационными требованиями.

Таким образом, стопорный бугель FAG MS3144-FAG — это не просто механический элемент, а важный компонент общей надежности подшипникового узла. Его продуманная геометрия, прочные материалы и точность изготовления обеспечивают эффективную и долгосрочную фиксацию подшипников в тяжелых условиях эксплуатации. Правильный выбор бугеля и профессиональная поставка от Олниса— ключ к стабильной работе всей системы.
