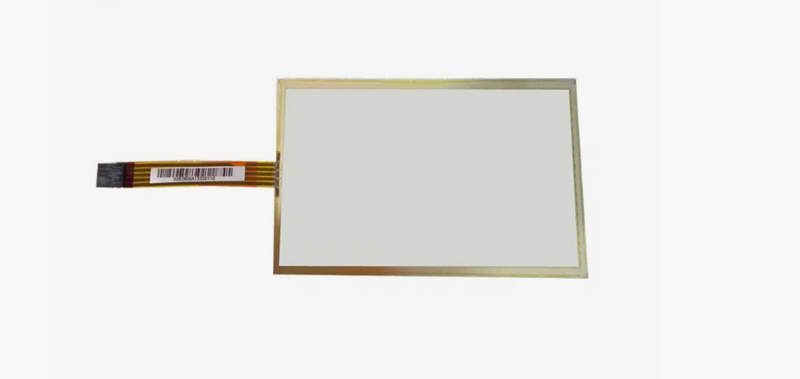

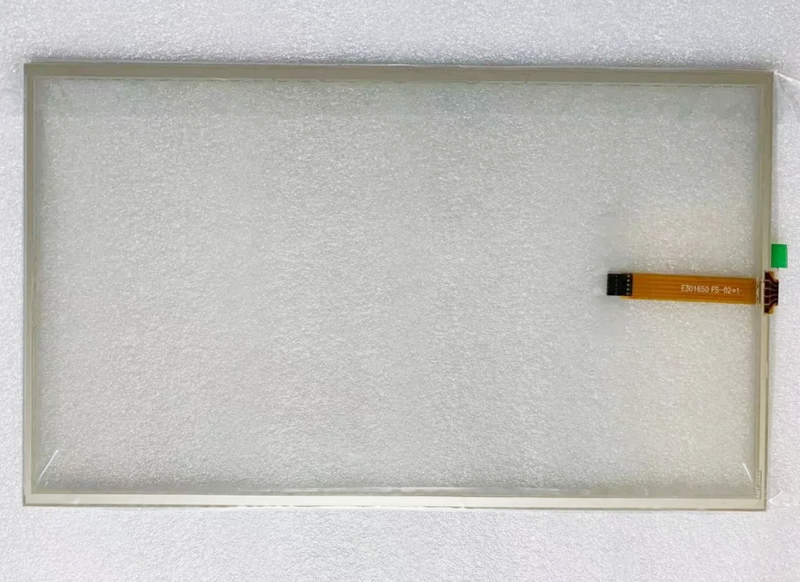

Промышленный тачскрин AMT 2523 — чёткое позиционирование касания

Сенсорные панели занимают центральное место в современном интерфейсе человек-машина (HMI), и модель AMT 2523 представляет собой яркий пример удачного сочетания надежности, точности и совместимости. Данное сенсорное стекло формата 18.54 дюйма с 5-контактным интерфейсом подходит для широкого спектра применений — от промышленной автоматизации до медицинского оборудования и терминалов самообслуживания.

Форм-фактор и конструктивные особенности

Модель AMT 2523 спроектирована с учетом требований к эксплуатации в условиях повышенной нагрузки и предполагает:

• диагональ экрана 18.54 дюйма (около 470 мм), что делает устройство совместимым с большинством промышленных панелей;
• резистивную 5-проводную архитектуру — сенсор регистрирует прикосновения даже в перчатках и при воздействии влаги;
• стандартную прямоугольную активную зону с оптимизированными пропорциями 16:9;
• наличие монтажной рамки по периметру (bezel) для простого крепления в корпус панели или на лицевую панель шкафа управления;
• антирефлексное покрытие стекла, улучшающее читаемость при ярком внешнем освещении.

Панель выполнена на базе пластика и стекла, слои соединены с применением устойчивого оптического клея. Контактная поверхность легко очищается от загрязнений и устойчива к истиранию.

Принцип работы резистивного сенсора

Принцип действия основан на измерении изменения сопротивления при нажатии:

• экран состоит из двух прозрачных слоев с нанесёнными электропроводящими покрытиями (обычно ITO — оксид индия и олова), разделенных микроскопическим зазором;
• верхний гибкий слой при нажатии соприкасается с нижним, в результате чего контроллер определяет координаты точки касания;
• в 5-проводной схеме четыре провода соединены с углами нижнего слоя, а пятый — с центральной частью верхнего;
• благодаря такому расположению электродов обеспечивается высокая точность позиционирования и равномерность отклика по всей площади панели.

Этот тип сенсора не требует емкостной проводимости тела человека и одинаково хорошо реагирует на касание стилусом, рукой в перчатке, ногтем, металлическим предметом.

Электрические характеристики и интерфейс подключения

Для корректной работы сенсорное стекло AMT 2523 требует подключения к контроллеру, способному интерпретировать аналоговые сигналы касания. Важные параметры подключения:

• тип разъема: 5-pin FFC/FPC (гибкий шлейф);
• шаг контактов: 1.0 мм или 1.25 мм в зависимости от исполнения;
• номинальное напряжение: 5 В постоянного тока;
• сопротивление по оси X и Y — от 100 до 900 Ом;
• линейность — не хуже ±1.5 % по активной зоне;
• минимальное количество касаний: 35 млн в одной точке (гарантированная долговечность);
• сила нажатия: от 30 до 80 г (в зависимости от зоны и материала стилуса).

Контроллер (обычно внешний модуль на базе микроконтроллера) обеспечивает преобразование аналоговых координат в цифровой формат, совместимый с USB, RS-232 или I2C.

Режимы эксплуатации и температурная устойчивость

Панель рассчитана на работу в широком температурном диапазоне и выдерживает агрессивные условия:

• рабочий температурный диапазон: от -20 до +70 C;
• температурное хранение: от -40 до +80 C;
• относительная влажность: до 90 % без конденсации;
• устойчивость к УФ-облучению и воздействию солнечного света;
• повышенная устойчивость к царапинам и случайным ударам (без гарантии полной защиты от вандализма).

Надежная работа сенсора обеспечивается даже при кратковременных перепадах температуры и влажности, что делает его пригодным для промышленного и транспортного использования.

Типичные области применения

Модель AMT 2523 находит применение в самых различных отраслях, где требуется надежный сенсор с большой диагональю. Примеры:

• промышленная автоматизация: панели управления станками, ЧПУ, ПЛК-интерфейсы;
• медицинское оборудование: УЗИ-аппараты, лабораторные анализаторы, диагностические панели;
• торговые терминалы: POS-системы, терминалы самообслуживания, информационные киоски;
• транспорт: управление дисплеями в поездах, автобусах, морских судах;
• ЖКХ и энергетика: диспетчерские пульты, контроль инженерных систем.

Благодаря высокой универсальности и адаптивности к условиям эксплуатации, данное сенсорное стекло легко интегрируется в любые HMI-системы, не требуя модификации прошивки или аппаратной части.

Таким образом, Сенсорное стекло AMT 2523 — это сбалансированное решение для задач, где важны устойчивость, совместимость и точность. Его 5-проводная технология делает его универсальным выбором для harsh-сред, а большой экран подходит для сложных визуальных интерфейсов. Такое стекло — это не просто комплектующая, а надежный элемент управления, обеспечивающий бесперебойную работу интерфейса даже в самых требовательных системах.
