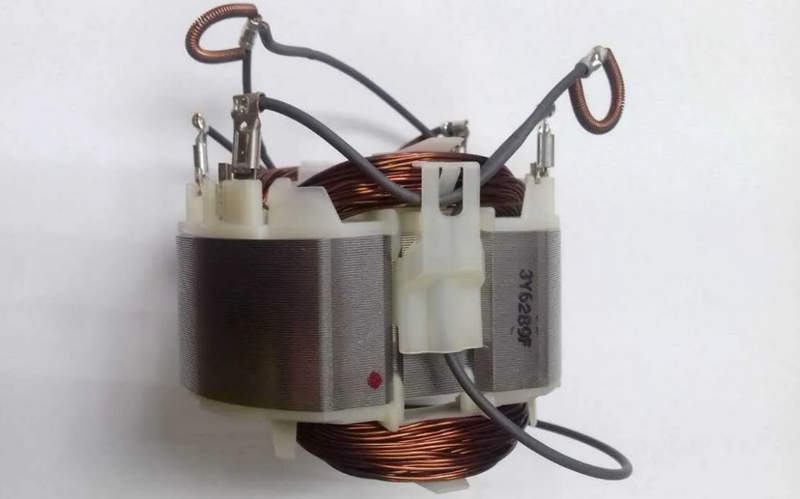

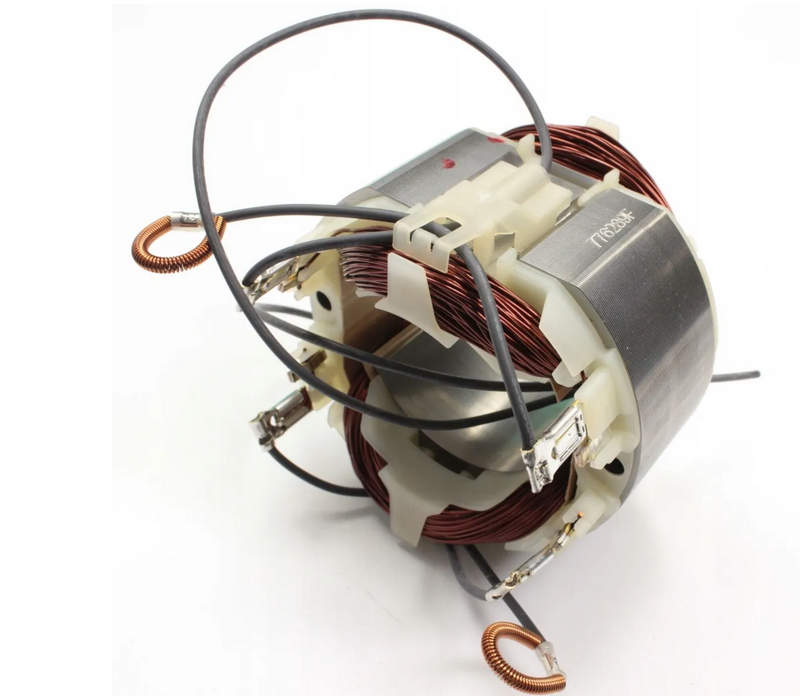

Эффективная работа под нагрузкой с обмоткой Makita 636113-7

В электродвигателях коллекторного типа статор играет ключевую роль — он формирует магнитное поле, взаимодействующее с якорем (ротором) для генерации крутящего момента. Одним из известных и широко используемых решений в этом классе является статор Makita с артикулом 636113-7. Его можно встретить в ряде моделей профессионального электроинструмента бренда — от угловых шлифмашин до перфораторов.

Общие технические характеристики

Данный статор является сменной запасной частью, предназначенной для установки в компактные электродвигатели переменного тока, использующиеся в ручных электроинструментах. Он отличается сбалансированными характеристиками и оптимальной тепловой стабильностью, что позволяет использовать его в интенсивных циклах работы. Основные параметры:

• Тип компонента: электромагнитный статор для щеточного электродвигателя переменного тока;
• Номинальное напряжение: 220–240 В;
• Рабочая частота: 50–60 Гц;
• Материал обмотки: медь с высокотемпературным лаковым покрытием (термокласс минимум F — до 155 C);
• Количество пазов: как правило, 2 пары (в зависимости от корпуса инструмента);
• Форма обмотки: концентрическая, вручную или машинной намоткой;
• Изоляция обмотки: стекловолоконная лента + компаунд/лаковое покрытие;
• Вес в сборе: ориентировочно 200–350 граммов (в зависимости от модели);
• Совместимость: может применяться, например, в моделях Makita GA5030, 9557HN, 9555HN (уточняется по каталогу).

Конструкция и материалы исполнения

Конструкция статора включает в себя следующие элементы:

• Сердечник из листовой электротехнической стали — формирует замкнутый магнитопровод и снижает потери на вихревые токи;
• Медная обмотка статора — выполнена из эмалированного провода диаметром от 0,6 до 1 мм;
• Элементы изоляции — термостойкие прокладки и втулки предотвращают межвитковое замыкание;
• Крепежные элементы и посадочные пазы — для точной установки в корпусе электроинструмента;
• Контактные выводы — медные или луженые провода для подключения к кнопке и щеткодержателям.

Наличие компаунда или термостойкого лака обеспечивает дополнительную фиксацию витков, защиту от вибраций и теплового старения, а также повышает устойчивость к пыли и влаге.

Принцип работы и взаимодействие с другими элементами

Функционирование статора основывается на принципе электромагнитной индукции. Ниже пошагово рассмотрим, как происходит генерация вращающего момента:

• Подача переменного напряжения на обмотки статора вызывает чередующееся магнитное поле;
• Это поле взаимодействует с током, протекающим в якоре (через коллектор и щетки), создавая силу Лоренца;

• Взаимодействие магнитных полей статора и якоря вызывает крутящий момент, и якорь начинает вращаться;

Во время вращения энергия преобразуется в механическую, обеспечивая работу шлифовального круга, сверла или другого исполнительного органа. Работа статора напрямую зависит от состояния изоляции, сопротивления обмоток и плотности намотки. При повреждении даже одного витка может наблюдаться перегрев, снижение мощности или срабатывание защиты электроинструмента.

Возможные режимы эксплуатации и рабочие особенности

Статор рассчитан на работу в сложных условиях — высокая запыленность, вибрации, частые включения и перегрузки. Поэтому его эксплуатационные режимы включают:

• Кратковременные пиковые нагрузки при запуске — ток кратно превышает номинальный;
• Нормальный режим — при стабильной подаче напряжения и умеренной температуре корпуса;
• Повышенная влажность или пыльность — корпус инструмента должен обеспечивать достаточную степень IP-защиты;
• Тепловой режим — температура обмоток может достигать 120–140 C при длительной работе без вентиляции;
• Аварийный режим — перегрев, межвитковое замыкание, разрушение изоляции (требуется замена).

Области применения и совместимые модели

Makita 636113-7 широко используется в электродвигателях ручных инструментов, предназначенных для резки, шлифовки, сверления и зачистки. Статор подходит для:

• Угловых шлифовальных машин (болгарок);
• Дрелей и перфораторов малой и средней мощности;
• Фрезеров, лобзиков и других универсальных машин.

Перед заменой компонента важно убедиться в его совместимости с конкретной моделью — как по посадочным размерам, так и по электрическим характеристикам. Установка неподходящего статора может привести к нестабильной работе или повреждению двигателя.

Рекомендации по установке и обслуживанию

Чтобы обеспечить долгий срок службы и надёжность после замены статора, необходимо соблюдать ряд правил:

• Проверить обмотки мультиметром — сопротивление должно быть в пределах нормы (обычно 5–15 Ом);
• Убедиться в целостности изоляции — отсутствие следов обугливания, вздутия лака или запаха гари;
• Очистить посадочное место от пыли, металлической стружки и остатков старого компаунда;
• Надёжно зафиксировать обмотку в корпусе с минимальными люфтами;
• Проверить работу вентиляции (крестовины якоря, решётки, отверстия корпуса);
• Обязательно заменить щетки, если они изношены более чем на 50%.

В целом, Makita 636113-7 — это качественный статор, рассчитанный на высокие нагрузки и долговременную эксплуатацию в электродвигателях переменного тока. Его применение обеспечивает стабильную работу инструмента, эффективное охлаждение и устойчивость к перегрузкам. Важно соблюдать технические параметры при установке и не допускать эксплуатации при признаках перегрева.
