Ультразвуковой датчик SICK UM12-1172261 для точного измерения расстояния

Ультразвуковые датчики находят широкое применение в автоматизированных системах благодаря своей способности точно определять расстояние до объектов вне зависимости от их цвета, прозрачности или текстуры. Одной из популярных моделей в этой категории является ультразвуковой датчик SICK UM12-1172261, который сочетает компактные размеры, высокую точность и надёжную работу в сложных условиях.

Технические характеристики

SICK UM12-1172261 относится к цилиндрическим ультразвуковым датчикам с диаметром корпуса 12 мм, что делает его удобным для встраивания в ограниченное пространство. Основные технические параметры включают:

• Рабочий диапазон измерения: от 20 до 250 мм;
• Разрешение измерения: до 0,1 мм в зависимости от условий установки;
• Тип выхода: PNP или NPN, переключающий (в зависимости от модификации);
• Источник питания: постоянный ток 10–30 В DC;

• Частота обновления сигнала: до 10 Гц;
• Сигнальные порты: один дискретный выход;
• Подключение: стандартный M12-разъём или кабель (в зависимости от варианта);
• Степень защиты корпуса: IP67 – защита от пыли и кратковременного погружения в воду;
• Материал корпуса: никелированная латунь или нержавеющая сталь (вариативно);
• Температурный диапазон эксплуатации: от –25C до +70C;
• Индикация: встроенный светодиод для отображения состояний работы.

Эти параметры позволяют использовать датчик в условиях производств с различными климатическими, механическими и технологическими нагрузками.

Принцип действия

Ультразвуковой датчик SICK UM12-1172261 работает по принципу эхолокации: устройство испускает короткий ультразвуковой импульс, который отражается от поверхности объекта и возвращается к приёмнику. Зная скорость распространения звука в воздухе и время между излучением и приёмом сигнала, датчик рассчитывает расстояние до объекта. Принципиально важной особенностью ультразвуковых датчиков является их независимость от оптических свойств целевого объекта. Это означает, что датчик одинаково эффективно обнаруживает:

• чёрные, блестящие или прозрачные предметы;
• объекты с неровной или шероховатой поверхностью;
• жидкости и гранулированные материалы (в определённых условиях);
• быстро движущиеся объекты (при корректной настройке задержки).

Также UM12-1172261 поддерживает режим NO или NC (нормально-открытый или нормально-закрытый) в зависимости от нужд пользователя.

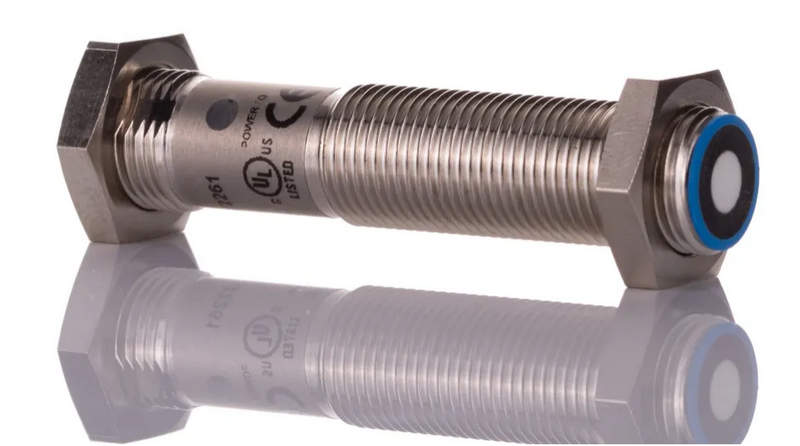

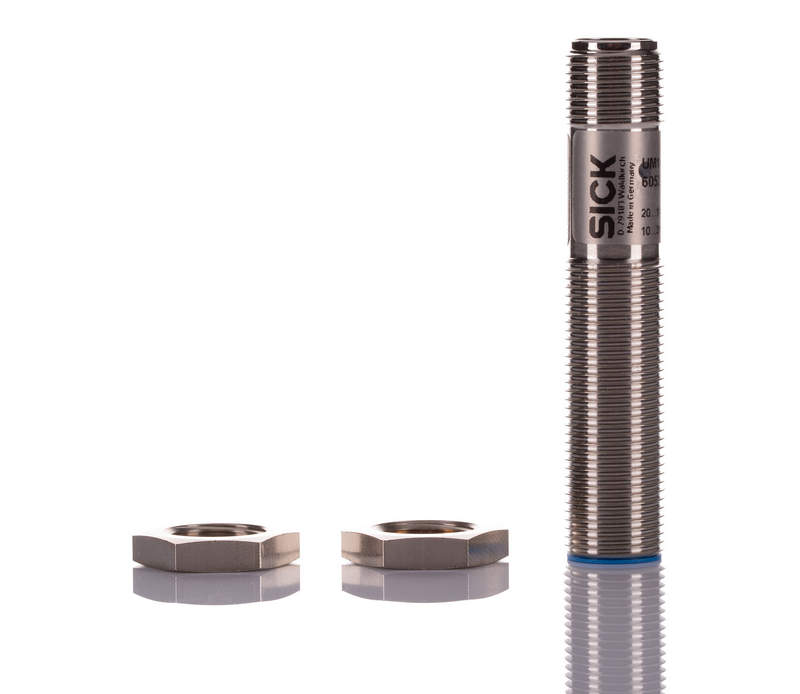

Конструктивные особенности: компактность и надёжность

Корпус устройства имеет форму цилиндра диаметром 12 мм, что делает его совместимым со стандартными крепёжными элементами, например, с зажимными держателями или монтажными скобами. Варианты подключения позволяют использовать как кабельные решения с литой герметизацией, так и удобные быстросъёмные разъёмы M12.

Конструкция предусматривает:

• надёжную герметизацию электронных компонентов, исключающую попадание пыли и влаги;
• антивибрационную устойчивость, за счёт цельнометаллической оболочки и герметичной внутренней заливки;
• встроенный индикатор, обеспечивающий визуальный контроль состояния (например, обнаружение объекта, работа в норме, сбой);
• простую интеграцию в существующие системы управления благодаря совместимости с типовыми напряжениями и стандартами.

Благодаря совокупности этих решений датчик может использоваться как в промышленных линиях, так и в автоматизированных системах нестандартного назначения.

Режимы работы и функции

Датчик SICK UM12-1172261 поддерживает базовые режимы работы:

• Дискретное обнаружение — определение присутствия объекта в заданной зоне (при приближении к установленному порогу расстояния срабатывает выходной сигнал);
• Регулировка порога — возможность адаптировать зону срабатывания вручную или при помощи конфигуратора (в зависимости от варианта);
• Фильтрация ложных срабатываний — встроенные алгоритмы подавления шумов и случайных отражений;
• Индикация состояний — светодиодное отображение срабатывания, сбоя или готовности к работе;
• Гистерезис — программируемый запас по расстоянию для предотвращения дрожания выходного сигнала.

Некоторые версии допускают обучение (teach-in) на целевой объект при помощи подачи команды с управляющего контроллера или замыкания соответствующего входа.

Сферы применения

Ультразвуковой датчик UM12-1172261 применяется в различных отраслях, где требуется надёжное определение объектов независимо от их цвета, формы и отражающей способности:

• автоматизированные сборочные линии;
• конвейерные системы упаковки и сортировки;
• контроль заполнения ёмкостей (до заданного уровня);
• роботизированные захваты и системы позиционирования;
• пищевые и фармацевтические производства (при условии использования гигиенического варианта корпуса);
• деревообработка и стекольное производство;
• складские комплексы и системы логистики.

Компактность, высокая степень защиты и стабильная работа в условиях запылённости и влаги делают его универсальным решением.

Таким образом, ультразвуковой датчик SICK UM12-1172261 представляет собой оптимальное сочетание компактности, надёжности и универсальности, что делает его идеальным выбором для задач, где оптические сенсоры теряют точность. Он обеспечивает устойчивое обнаружение объектов независимо от их материала, цвета и формы, успешно функционирует в условиях пыли, влаги и механических вибраций.
