Промышленный контроль вращения валов с энкодером SICK DFS60B-BAHA10000

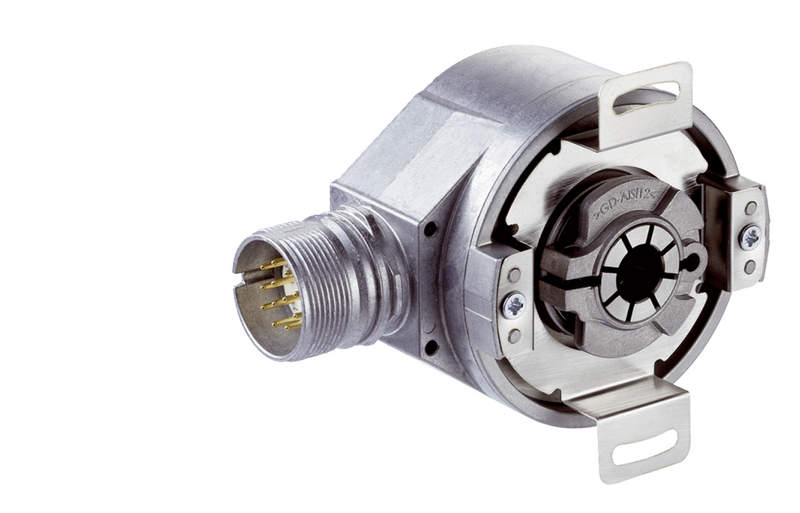

Энкодеры являются одними из ключевых компонентов в современной автоматизации, где важны точное определение положения, скорости и направления вращения. Среди множества моделей на рынке выделяется энкодер SICK DFS60B-BAHA10000 — универсальное решение для промышленных задач, где требуется высокая разрешающая способность и стабильность сигнала. Это инкрементальный вращающийся энкодер, способный работать в широком диапазоне условий и обеспечивать точную обратную связь в системах управления.

Технические характеристики

Энкодер SICK DFS60B-BAHA10000 спроектирован с учетом требований к точности, совместимости и устойчивости. Он обладает следующими техническими параметрами:

• Тип энкодера: инкрементальный, оптический;
• Разрешающая способность: 10 000 импульсов на оборот (PPR), что позволяет применять его в задачах с высокими требованиями к точности позиционирования;
• Выходной сигнал: сигнал в форме импульсов квадратной волны, выходной тип — push-pull (HTL), что обеспечивает устойчивую передачу даже при больших длинах кабеля;
• Напряжение питания: от 4,5 до 32 В DC, благодаря чему устройство совместимо с широким спектром промышленных контроллеров;

• Максимальная частота выходного сигнала: до 300 кГц — высокая скорость передачи данных позволяет отслеживать вращение с минимальными задержками;
• Температурный диапазон эксплуатации: от -40 до +100 C — пригоден для эксплуатации в суровых условиях;
• Класс защиты: IP65/IP67 — высокая пыле- и влагозащита гарантирует стабильную работу в сложной производственной среде;
• Максимальная допустимая скорость вращения: до 6000 об/мин при стандартной установке;
• Механическое соединение: сплошной вал диаметром 10 мм, стандартный фланец, упрощённая установка на вал привода;
• Корпус: алюминиевый, анодированный, обеспечивает прочность и устойчивость к коррозии;
• Подключение: с помощью кабельного вывода или разъема M23 — гибкость при монтаже.

Принцип работы энкодера

Принцип действия инкрементального энкодера основывается на генерации импульсов при вращении вала. Оптический диск с равномерно нанесёнными прозрачными и непрозрачными секторами вращается вместе с валом, а неподвижная считывающая головка (с фотодиодами и источником света) регистрирует изменение светового потока:

• При прохождении каждого сектора формируется электрический импульс;
• На выходе формируется два сигнала: A и B — сдвинутые по фазе на 90, что позволяет определить направление вращения;
• Дополнительно возможен сигнал Z (нулевой импульс) — один импульс на оборот, используемый для синхронизации;
• Счётчик импульсов контроллера преобразует эти сигналы в информацию о положении, скорости и направлении.

Эта схема обеспечивает стабильную и точную работу при любых допустимых скоростях вращения.

Режимы работы

Энкодер SICK DFS60B-BAHA10000 работает в стандартных режимах, характерных для инкрементальных устройств. Вот основные из них:

• Измерение скорости вращения: за счёт подсчёта количества импульсов за заданный временной интервал;
• Позиционирование: каждая пара импульсов A/B соответствует определённому углу поворота;
• Определение направления: сравнение сдвига фаз между A и B определяет направление (по или против часовой стрелки);
• Сброс нуля (если используется сигнал Z): используется для привязки текущей позиции к нулевому положению;
• Совместная работа с преобразователями частоты и сервосистемами: энкодер обеспечивает обратную связь для точного регулирования.

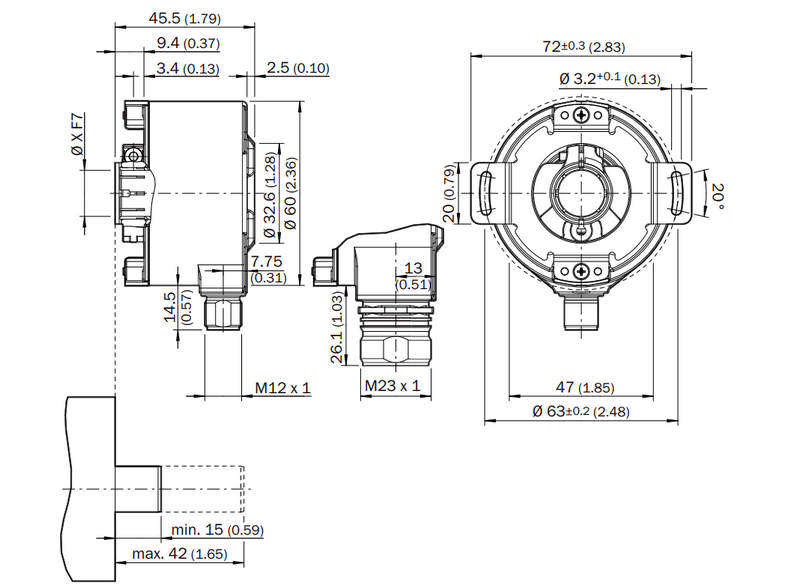

Конструктивные особенности

Энкодер отличается проработанным исполнением:

• Компактный корпус — упрощает установку в ограниченном пространстве;
• Механическая прочность — устойчивость к вибрациям и ударам делает устройство надёжным в тяжёлых условиях эксплуатации;
• Долговечный вал — сплошной, без подшипникового люфта, из нержавеющей стали;
• Герметичность корпуса — двойная система уплотнений защищает от попадания пыли и влаги;
• Устойчивость к электромагнитным помехам — надёжная экранировка кабеля и цепей питания.

Области применения

SICK DFS60B-BAHA10000 применяется в самых разных отраслях, где необходим контроль угла поворота, скорости и положения:

• Автоматизированные производственные линии: управление перемещением, контроль позиционирования;
• Робототехника: обратная связь по осевому положению манипуляторов и приводов;
• Печатное оборудование: синхронизация подачи бумаги и движения печатающих головок;
• Пищевая промышленность: управление конвейерами, фасовочными машинами;
• Промышленные приводы: использование с сервоприводами и частотными преобразователями для обратной связи;
• Подъёмно-транспортное оборудование: отслеживание положения кареток, крюков, платформ.

Почему «Олниса» — ваш надёжный поставщик

Компания «Олниса» предлагает комплексный подход к поставке оборудования, включая энкодеры SICK. Среди преимуществ сотрудничества:

• Быстрая отгрузка и доставка в любой регион страны;
• Работа с оригинальной продукцией ведущих мировых производителей.

Сотрудничество с «Олниса» — это уверенность в поддержке и поставках без задержек.

Таким образом, энкодер SICK DFS60B-BAHA10000 — это высокоточный и надёжный компонент для автоматизированных систем, требующих точного отслеживания параметров вращения. Его высокая разрешающая способность, надёжность и широкий температурный диапазон делают его универсальным выбором для многих отраслей промышленности.
