Оптимизация линий сортировки и упаковки с фотоэлектрическим датчиком SICK WTV4FE-8416A120A00

Фотоэлектрические датчики широко применяются в автоматизации производственных процессов для бесконтактного обнаружения объектов. В ряду решений компании SICK — одного из лидеров рынка сенсорной техники — модель WTV4FE-8416A120A00 занимает особое место благодаря сочетанию компактного корпуса, высокой надёжности срабатывания и расширенного функционала. Датчик предназначен для использования в условиях, где важны точность позиционирования, стабильность отклика и устойчивость к загрязнению.

Технические характеристики

Фотоэлектрический датчик SICK WTV4FE-8416A120A00 обладает рядом параметров, которые делают его универсальным решением для задач промышленной автоматизации:

• Тип работы: диффузионный с подавлением заднего фона (англ. background suppression);
• Дальность обнаружения объекта: от 20 до 120 мм;
• Минимальный размер обнаруживаемого объекта: до 0,3 мм (в зависимости от контраста и фона);
• Источник излучения: светодиод, длина волны 650 нм (красный видимый свет);
• Тип выхода: PNP, переключающий, с возможностью настройки светового/тёмного срабатывания;
• Напряжение питания: 10...30 В DC;
• Выходной ток: до 100 мА;
• Частота переключения: до 1000 Гц;
• Индикация состояния: светодиоды жёлтого и зелёного цвета на корпусе;
• Электрическое подключение: M8 разъём, 4 контакта;
• Корпус: пластиковый, исполнение VISTAL, высокая стойкость к вибрации и механическим повреждениям;
• Степень защиты: IP67/IP69K — пригоден для работы в условиях влажной и запылённой среды;
• Диапазон рабочих температур: от –40 до +60 C;
• Габариты: 21 × 14,6 × 8 мм — ультракомпактный корпус форм-фактора V4.

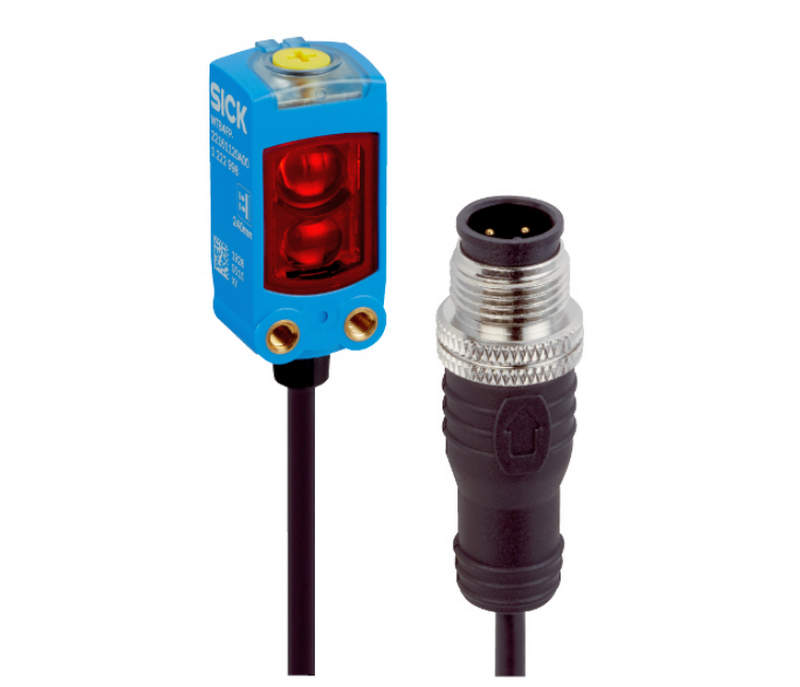

Конструкция и исполнение

Отличительной чертой данной модели является сверхкомпактный корпус и высокоэффективная оптическая система. В состав конструкции входят:

• Оптическая линза, формирующая сконцентрированный пучок видимого красного света;
• Плоский фронтальный экран, защищённый от запотевания и загрязнений;
• Крепёжные отверстия под стандартное крепление на DIN-рейку или кронштейн;
• Корпус из VISTAL-пластика, устойчивый к химическим веществам, УФ-излучению и коррозии;
• Разъём M8 (4-pin) на торце для быстрого подключения без пайки.

Компактное исполнение делает возможным установку в ограниченных пространствах, включая зоны с плотной компоновкой оборудования.

Принцип действия

Датчик работает по принципу диффузного отражения с функцией подавления заднего фона. Это значит, что он:

• Испускает луч света на объект;
• Принимает отражённый свет обратно на приёмник;
• Анализирует расстояние до объекта по интенсивности и углу отражения;
• Блокирует срабатывание, если объект расположен за пределами заданной зоны (например, на фоне бликов от металлоконструкций).

Такой подход исключает ложные срабатывания и позволяет точно распознавать объекты даже на сложных фонах.

Режимы работы и настройки

Фотоэлектрический датчик SICK WTV4FE-8416A120A00 поддерживает гибкую настройку. Основные режимы и параметры:

• Выбор режима светлого/тёмного срабатывания: переключение осуществляется через провод настройки или обучение кнопкой;
• Регулировка зоны чувствительности: посредством teach-in функции на заданную дистанцию (обычно — кнопочное или проводное обучение);
• Индикация: зелёный светодиод — индикация питания; жёлтый светодиод — наличие объекта в зоне обнаружения;
• Работа с прозрачными или полупрозрачными объектами: возможно при правильной установке и обучении фону;
• Иммунитет к внешним источникам света: встроенные алгоритмы подавления помех от освещения, ИК-излучения и сварки.

Применение в промышленности

Благодаря своей универсальности и компактности датчик используется в самых разных отраслях. Ниже приведены примеры:

• Сборочные линии: контроль наличия деталей, обнаружение мелких компонентов;
• Упаковочные машины: контроль положения тары, верификация упаковки;
• Конвейерные системы: определение наличия/отсутствия товара, отслеживание позиций;
• Электроника и микроавтоматика: работа в узких пространствах и с миниатюрными компонентами;
• Пищевая промышленность: определение уровня наполнения, контроль крышек/этикеток, благодаря IP69K;
• Робототехника: интеграция в манипуляторы и энд-эффекторы.

Устойчивость к влаге и агрессивным средам позволяет применять датчик в условиях CIP-мойки и санитарной обработки.

Преимущества и конкурентные особенности

Датчик WTV4FE-8416A120A00 обладает рядом ключевых преимуществ:

• Компактный корпус, не требующий много места при монтаже;
• Надёжность в условиях пыли и влаги, включая высокотемпературные среды;
• Высокая скорость отклика — идеален для динамических процессов;
• Простота в обучении — функция teach-in и световая индикация;
• Низкое энергопотребление, совместимость с ПЛК и другими контроллерами;
• Стабильность работы с объектами разной формы и цвета — благодаря подавлению фона;
• Универсальность подключения — стандартный разъём и совместимость с большинством шин.

Таким образом, фотоэлектрический датчик SICK WTV4FE-8416A120A00 — это надёжный элемент систем автоматизации, обеспечивающий точное обнаружение объектов при минимальных габаритах. Его прочный корпус, высокая степень защиты и гибкие настройки делают его универсальным решением для современного производства.
