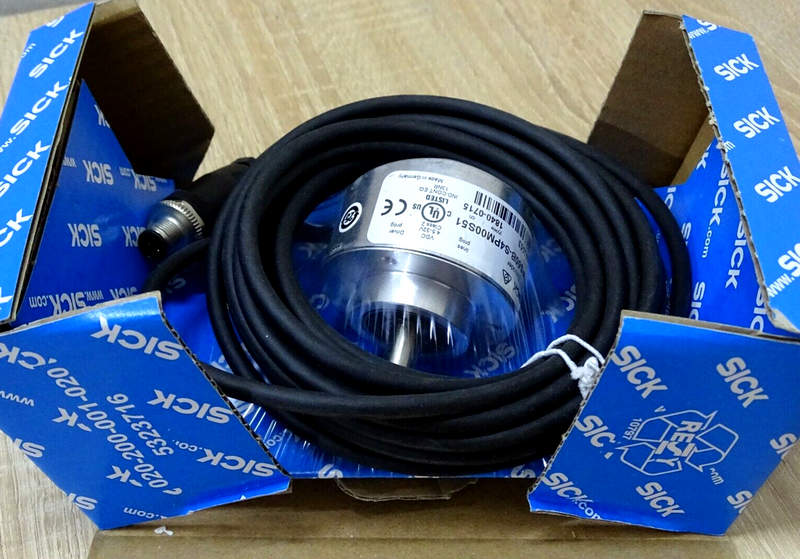

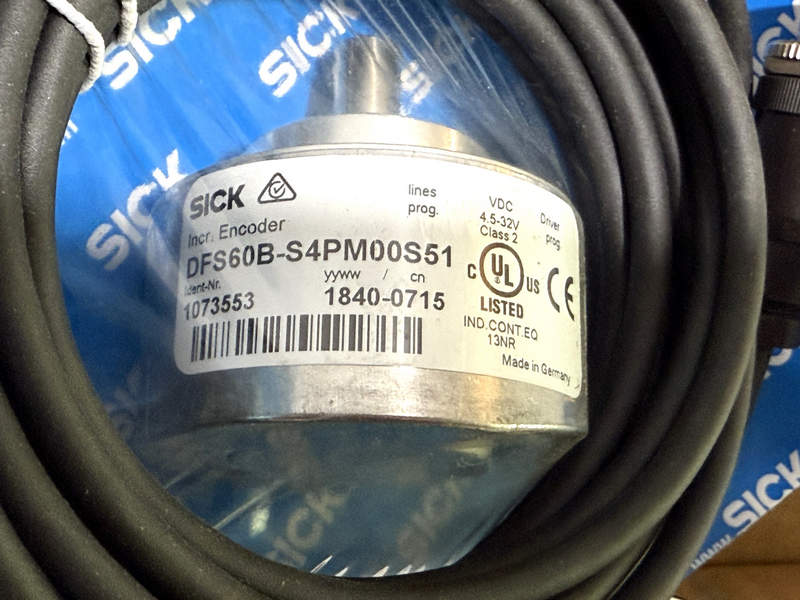

Повышение точности позиционирования оборудования с энкодером SICK DFS60B-S4PM00S51

В системах автоматизации, где требуется высокая точность позиционирования и надёжная обратная связь, абсолютные и инкрементальные энкодеры играют ключевую роль. Одним из представителей надёжных промышленных решений является энкодер SICK DFS60B-S4PM00S51 — универсальное устройство с широкими возможностями настройки, адаптированное под требования машиностроения, робототехники, упаковочного и текстильного оборудования.

Технические характеристики

Устройство разработано как инкрементальный поворотный энкодер с рядом параметров, обеспечивающих точность и гибкость работы в промышленной среде:

• Разрешение: 5000 импульсов на оборот, что позволяет достигать высокой точности определения угла;
• Тип выхода: Push-pull (симметричный), обеспечивающий надёжную передачу сигнала по длинным линиям с высокой устойчивостью к электромагнитным помехам;
• Напряжение питания: 4,5...32 В DC — широкий диапазон, позволяющий интеграцию в различные схемы управления;
• Максимальная частота отклика: до 300 кГц, что важно для применения в высокоскоростных системах;
• Выходной сигнал: A, B, Z с инверсными сигналами /A, /B, /Z;
• Электрическое соединение: разъём M12, 8-контактный, упрощающий монтаж и обслуживание;
• Материал корпуса: алюминиевый сплав, обеспечивающий стойкость к вибрациям и механическим нагрузкам;
• Диаметр вала: 10 мм, исполнение с полным валом;
• Диапазон рабочих температур: от –20 до +85 C — подходит для эксплуатации в тяжёлых условиях;
• Класс защиты: IP65, надёжная защита от пыли и водяных струй под давлением.

Конструктивные особенности

Энкодер DFS60B-S4PM00S51 спроектирован с учётом требований к надёжности и простоте монтажа. Ниже перечислены основные конструктивные решения:

• Компактный корпус диаметром 60 мм облегчает интеграцию в ограниченное пространство;
• Прочный алюминиевый фланец обеспечивает жёсткость крепления и устойчивость к вибрационным нагрузкам;
• Подшипниковая опора с двойной фиксацией минимизирует люфт вала и повышает механическую надёжность;
• Широкий выбор механических интерфейсов (в том числе различные фланцы и крепёжные отверстия) — позволяет использовать энкодер с различными приводами и редукторами;
• Модульная конструкция облегчает замену при необходимости сервисного обслуживания.

Принцип работы

Энкодер DFS60B-S4PM00S51 относится к инкрементальному типу, его принцип действия основан на преобразовании механического вращения в последовательность электрических импульсов. Основные положения работы:

• Фотодисковая технология: внутри корпуса расположен прозрачный диск с нанесёнными штрихами. Диск вращается вместе с валом;
• Оптодатчики (светодиод + фотоприёмник): считывают количество проходящих штрихов, формируя сигналы A и B, смещённые по фазе;
• Сигнал Z: образуется один раз за оборот и используется как референсный импульс (точка нуля);
• Push-pull логика: обеспечивает формирование симметричных сигналов, снижающих уровень помех и повышающих помехоустойчивость.

Инкрементальный энкодер не содержит встроенной логики запоминания положения, однако за счёт высокого разрешения и сигнала Z обеспечивается точный отсчёт при наличии нулевой метки.

Режимы работы и подключение

Энкодер поддерживает несколько типовых режимов работы, зависящих от схемы подключения и обработки сигналов:

• Режим позиционирования: используется для определения текущего положения вала относительно нулевой точки;
• Счётный режим: подсчёт количества импульсов с использованием сигнала Z для синхронизации;
• Режим направления вращения: определение направления движения по фазовому сдвигу сигналов A и B;
• Работа с внешним контроллером: интерфейс push-pull совместим с большинством ПЛК и ЧПУ-систем;
• Гальваническая развязка выходов: улучшает надёжность при интеграции в системы с различными уровнями потенциалов.

Монтаж производится с учётом требований к заземлению, экранированию кабеля и длине линии. Благодаря стандартному разъёму M12 и широкому диапазону напряжений подключение осуществляется быстро и безопасно.

Применение в промышленности

Энкодер DFS60B-S4PM00S51 применяется в различных отраслях промышленности, особенно там, где требуется надёжное позиционирование и высокая динамика:

• Машиностроение: точный контроль положения подвижных узлов, направляющих и осей приводов;
• Станкостроение: интеграция в системы ЧПУ для обеспечения высокоточной обратной связи по положению;
• Логистика и конвейерные линии: отслеживание положения груза, управление приводами лент и роликов;
• Упаковочное оборудование: синхронизация движений захватов, ножей, печатных головок;
• Текстильная промышленность: координация вращения валов и натяжения ткани при высокой скорости работы;
• Робототехника: установка на оси манипуляторов для точного позиционирования при перемещении по координатам.

В целом, энкодер SICK DFS60B-S4PM00S51 представляет собой сбалансированное решение для задач, где требуется высокая точность, механическая надёжность и универсальность подключения. Благодаря продуманной конструкции, стандартному интерфейсу и широкому спектру применения он уверенно занимает место в современных системах автоматизации. При выборе и заказе энкодеров важно учитывать все параметры — от механического исполнения до логики выходного сигнала, а для этого всегда можно обратиться к специалистам компании «Олниса», получив помощь и быструю поставку нужного оборудования.
